無論是電腦主板、通信設備，還是智能手表，都離不開晶振的精準頻率。無論多么精密的晶振，都會隨時間發生“頻率漂移”。這種隨時間推移產生的不可逆頻率變化，被稱為年老化率。

晶振年老化率概述

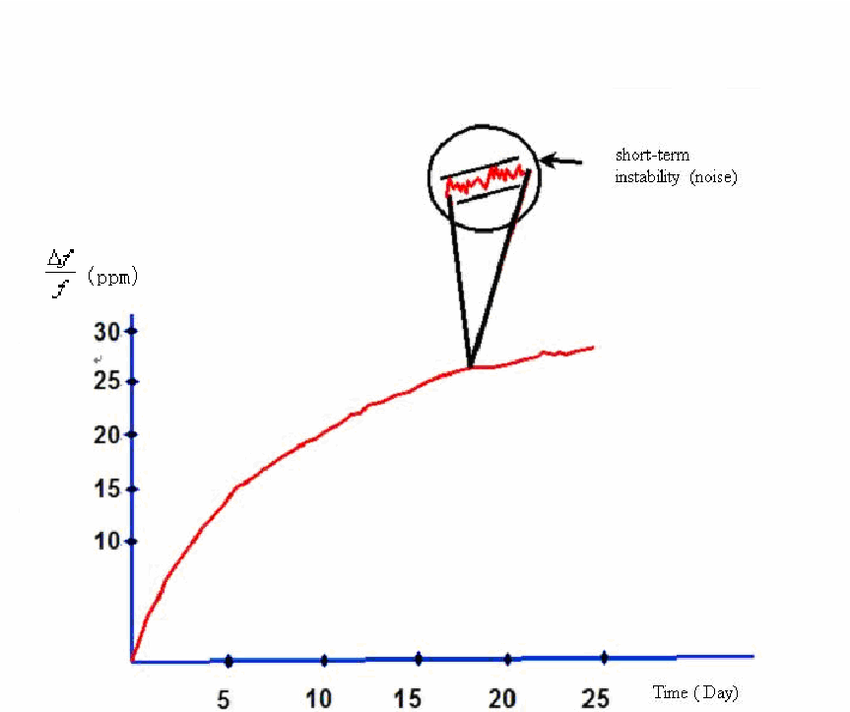

晶振的年老化率指在恒定環境(溫度、負載、電源)下，頻率每年發生的長期漂移量。常用單位是ppm/年。

假設一顆10MHz的晶振的老化率為±3ppm/年，一年后的頻率可能偏移 ±30Hz。

老化率的原因主要有：

晶體材料中的應力逐漸釋放;

封裝內雜質、氣體或水汽影響;

電極老化或遷移;

長期工作下的能量沖擊和驅動功率累積效應。

為什么老化率很重要?

對于普通消費電子產品，幾ppm的年老化率往往影響不大。但在以下領域，老化率卻是關鍵指標：

通信系統：基站、衛星通信需要長期保持同步;

導航定位：GPS接收機需要穩定時鐘保證精度;

高精度儀器：如頻率計、光通信設備，要求長期頻率穩定;

物聯網設備：低功耗設備無法頻繁校時，必須依賴自身晶振的穩定性。

年老化率的測試方法

通過長時間記錄晶振頻率變化，并與高精度參考源對比，得到漂移速率。

1參考源對比法

設備：GPS 授時標準源、銣鐘、或高穩恒溫晶振OCXO作為參考。

步驟：

將晶振輸出接入頻率計，參考輸入接入高精度時鐘;

在恒溫條件下，定時采集數據(如每10分鐘一次，持續數周或數月);

對頻率隨時間的變化做線性回歸，得到年化老化率。

2加速老化測試

在高溫高濕環境下放置，模擬長期使用?？焖俦┞稘撛诶匣瘑栴}，結果用于對比，不直接等同于實用老化率。

根據計算與測試結果，KOAN 晶振(涵蓋諧振器至恒溫晶振)均具備至少 15 年的可靠工作壽命。老化試驗溫度：105±5℃和85±5℃，每個溫度時間：250±12小時，實驗結束后24±2小時內進行電性能測試。

晶體諧振器: 1年老化-1ppm左右(2max)

晶體振蕩器: 1年老化-1.5ppm左右(3max)

降低晶振年老化率的參數與方法

為了獲得更低的老化率，可從晶振本身、封裝工藝、電路設計和工作環境進行優化：

1晶體參數

切型：SC切晶體比AT切晶體更穩定，應力更。

頻率高低：低頻晶體通常比高頻晶體更穩定。

驅動功率：過高的驅動功率會加速電極遷移。

2封裝與制造工藝

密封質量：金屬封裝、氣密性好可減少濕氣和污染對老化的影響。

真空或惰性氣體封裝：減少內部污染，提高長期穩定性。

電極材料：穩定的金或鉬/金復合電極更抗遷移。

3電路與工作條件

恒溫控制：可有效降低溫度應力引起的頻率漂移。

供電穩定度：避免電源波動引起頻率變化。

負載電容穩定性：保持無源晶體的負載電容恒定。

4環境與應用條件

溫度波動：恒溫環境降低應力釋放導致的漂移。

濕度：低濕環境和穩定封裝防止電極腐蝕。

機械應力：減少長期振動或沖擊，降低老化率。
