某家具制造企業需在木板上實現上下孔洞精準連通（如柜體背板與側板連接孔），傳統方案依賴機械限位或人工校準，存在以下痛點：

1、定位誤差大：木板厚度差異、輸送振動導致孔位偏移；

2、粉塵干擾：鉆頭鉆孔，粉塵飛揚傳統光電易誤判；

3、效率低下：人工調整耗時，無法滿足高速生產需求；

4、廢品率高：孔位錯位導致產品報廢。

為解決上述問題，明治推薦使用激光傳感器ELE-B35，通過雙傳感器協同實現木板到位檢測與孔洞位置定位，確保鉆頭在側面精準完成與上方孔洞的連通。

傳感器選型

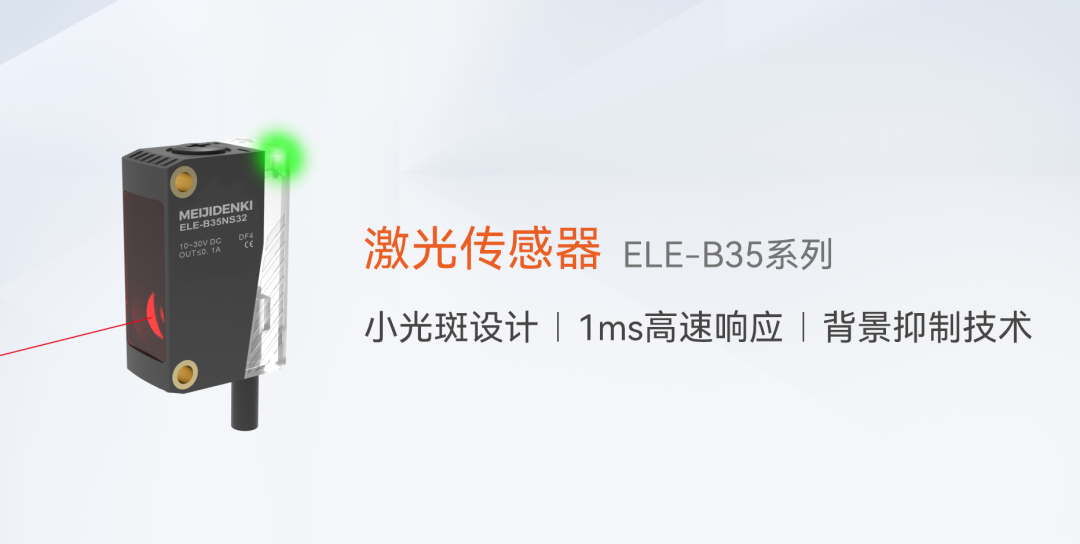

推薦選用明治激光傳感器ELE-B35并排安裝在上料口

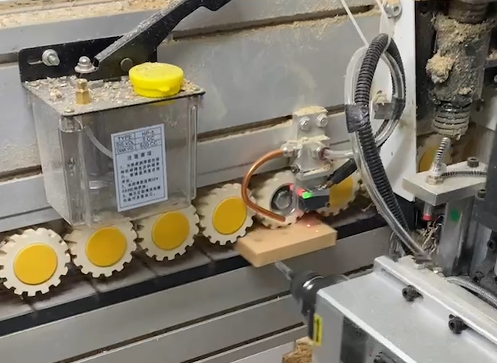

傳感器1（到位檢測）：安裝于木板輸送線入口，檢測木板是否到達鉆孔工位；

傳感器2（孔洞定位）：安裝于鉆頭側面，通過檢測上方已鉆孔的反射信號，定位側面鉆孔位置。

核心參數：

光斑尺寸：Φ3.5mm/350mm（小光斑適應高精度檢測）；

開關頻率：≤500Hz（滿足高速移動場景需求）；

檢測方式：漫反射-背景抑制（抗環境光干擾，適應木板表面反光差異）；

防護等級：IP67（防塵防水，適應車間環境）；

響應時間：≤1ms（快速觸發，減少延遲誤差）

1、精度提升：

孔位偏差從±1.2mm降至±0.3mm，滿足家具行業≤0.5mm的公差要求；連通孔合格率從82%提升至99.5%。

2、效率優化：

單件鉆孔時間從12秒縮短至4秒，產能提升200%；

人工校準環節完全消除，節省2名操作工。

3、穩定性驗證：

連續運行72小時無故障，傳感器抗振動性能（10-50Hz, 1.5mm雙振幅）通過實際工況測試；

環境光干擾測試（白熾燈1000Lux/太陽光20000Lux）下，傳感器誤觸發率為0。

明治激光傳感器ELE-B35通過小光斑設計、高速響應與背景抑制技術，成功解決了木板鉆孔機的高精度定位難題。雙傳感器協同方案不僅提升了生產效率，更通過動態補償機制保障了孔位精度，為家具制造行業提供了可復制的智能化升級路徑。
