什么是PON？一句話讀懂光纖接入新方式

PON（無源光網絡），是一種“去電源、靠光分”的接入架構。它僅憑分光器，就能實現一根光纖服務多個用戶，同時支持雙向數據傳輸，帶寬高、運維省、擴展強，是目前企業、園區、樓宇全光組網的首選技術。

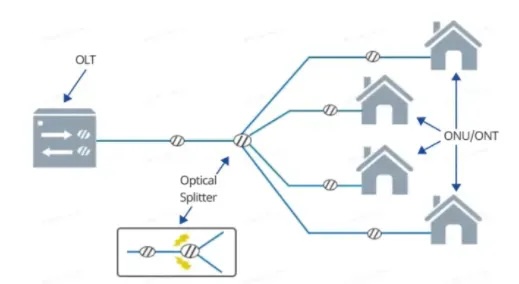

根據無源光網絡帶寬速率和對稱性的不同，目前分為EPON、GPON、XG-PON、XGS-PON幾大技術分類。無論是千兆還是萬兆系統，一個典型的 PON 網絡結構都包括以下幾部分：

• OLT（Optical Line Terminal，光線路終端）：執行帶寬管理、信號傳輸和網絡控制功能，一方面將來自下行信號轉換為光信號，以便通過光纖傳輸，一方面接收上行流量并將其轉換回電信號繼續傳輸
• ODN（Optical Distribution Network，分光網絡）：連接 OLT和 AP 的無源分光器高效且低功耗地將信號分配給多個 ONT
• ONT/ONU（Optical Network Terminal/Unit，光網絡終端/單元）

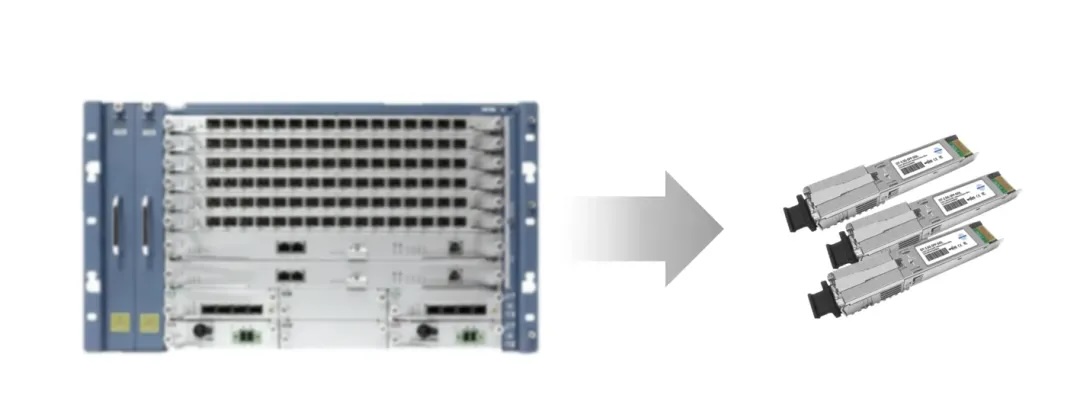

OLT Stick：把一整臺OLT，裝進一個光模塊里

GPON OLT Stick 是近期光傳輸領域的新品。

簡言之，它將整臺OLT設備濃縮到單只SFP封裝光模塊當中，使之具備了必要的 OLT 功能（例如協議處理和帶寬管理），可以直接插入標準以太網交換機的 SFP 端口，即插即用。OLT Stick 不但在功能上可以完全替代 獨立的OLT 設備，還將單端口的功耗降至原有的五分之一。

云化全光方案

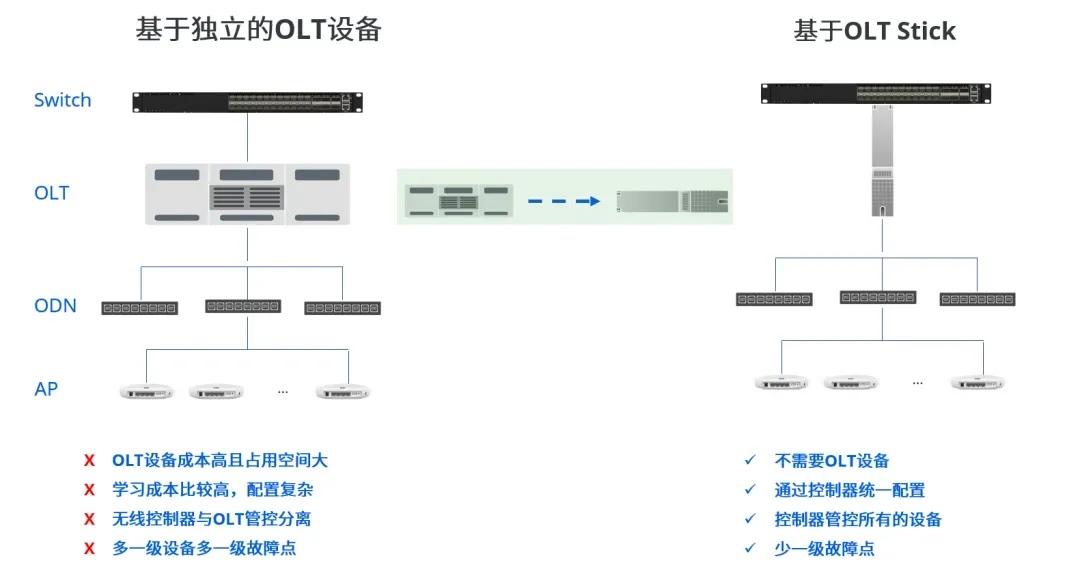

新一代云化園區全光方案正是采用了 OLT Stick 替代獨立的 OLT 設備，通過與我們已有的園區以太網交換機（CX-M系列）和無源分光器靈活組網，為用戶提供了一個搭建全光接入的高性能云化園區網的性價比之選。

以下用單臺星融元CX206P-24S-M （ 24 個 10G 單光口）設備舉例計算可得：

• 每個端口通過 ODN 分光成 8 路，總共可支持最多 （8*24）192 個 AP
• 每個單光口通過 ODN 分光成 16 路，總共可支持最多（16*24） 384 個 AP
• 每個單光口通過 ODN 分光成 32 路，總共可支持最多（32*24） 768 個 AP

中小型組網場景

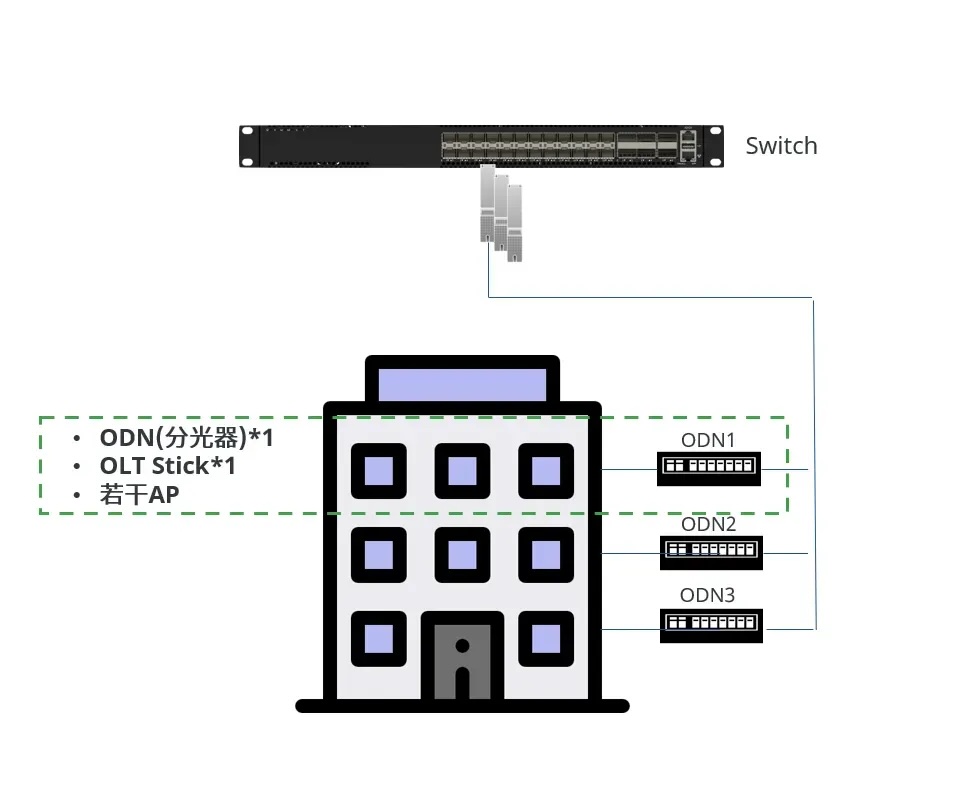

以一棟三層樓房的全光接入網部署為例，每層所需AP的數量不超過單臺交換機的接入能力。

采用光方案只需一臺交換機、3個OLT stick 和3臺ODN（無源分光器），相較于傳統方案部署和運營費用可節省 30% 以上。

更大規模的組網需求？

以一個8棟樓，每棟10層的中大型辦公園區為例，我們擴展了一對交換機（作為Spine）與8棟樓的交換機（每棟1臺，作為Leaf）進行全連接組網。

假設每層樓部署20個AP，每個AP接入30個終端，終端數量約為8 * 10 * 20 * 30 = 48000；Leaf層設備選型考慮到上行鏈路異常情況下需路由表項充足，推薦使用CX206P-24S-M（支持64K大路由表)，Spine設備規格為32*100G，提供充足帶寬和擴展能力。

采用兩種不同接入方案所需網絡設備清單對比如下，兩者各有其適用場景:

• 全光接入（側重南北向流量）：Spine設備2臺，Leaf交換機8臺，分光器+OLT stick各80個，AP*1600
• PoE接入（側重東西向流量）：Spine設備2臺，匯聚層設備8臺，Leaf交換機80臺，共90臺交換機，AP*1600

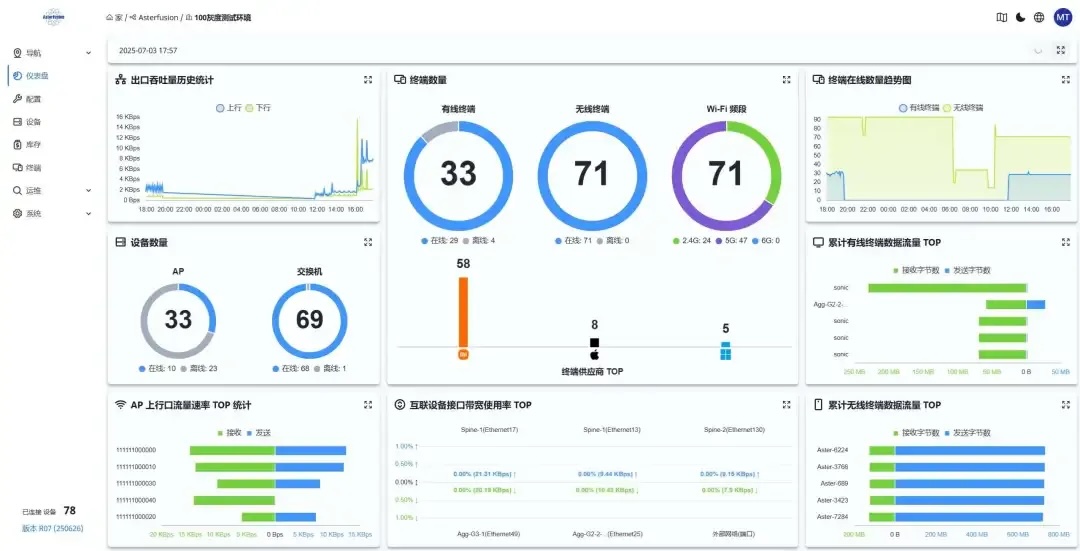

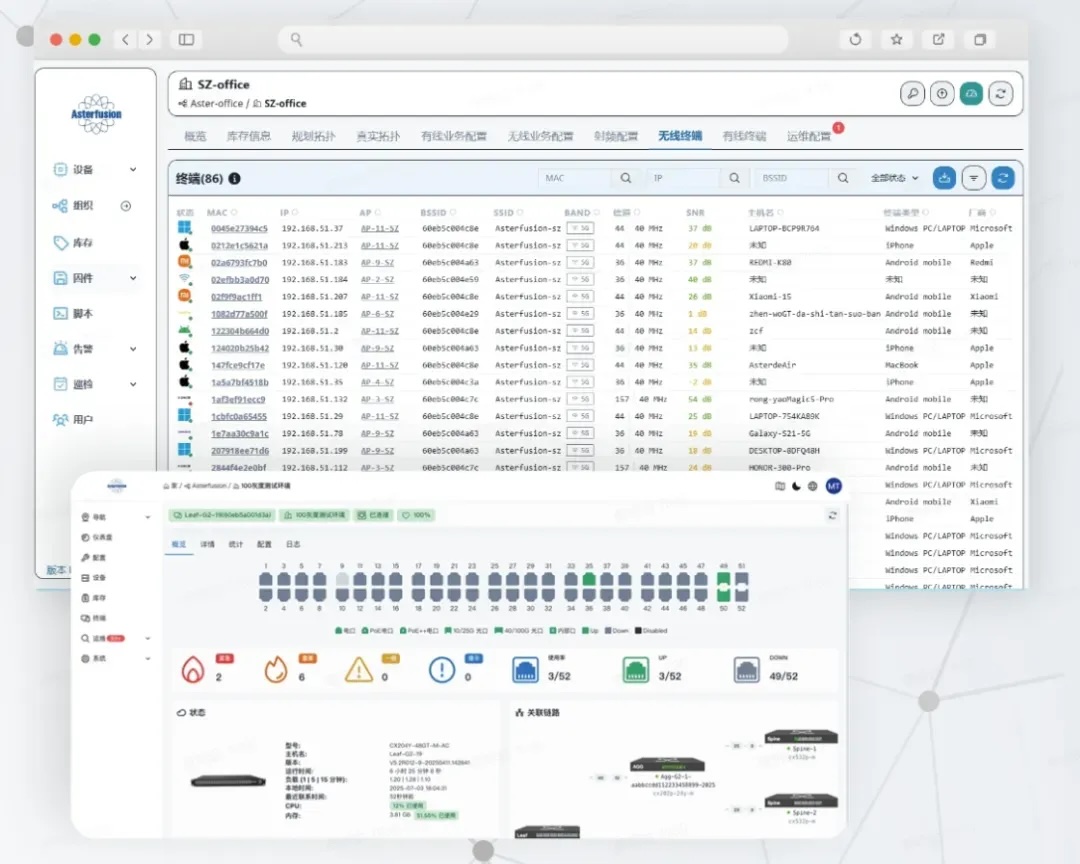

全光接入方案與星融元的標準云化園區方案相比，僅僅改變了Leaf層交換機之下的接入網絡類型（從標準的1G/2.5G/10G以太網接入改造為無源光纖網絡），保留了精簡高效的底層網絡設計和云化后的超大規模無線漫游能力，并且依舊可以通過ACC控制器實現自動化部署、有線無線統一管理等實用運維功能。
