在電力系統中，漏電是威脅人員安全與設備穩定的重大隱患。理想電路中，進線與出線電流大小相等、方向相反，其矢量和為零。一旦發生漏電，部分電流經非預期路徑（如大地）流失，導致電流矢量和不再為零，產生危險的漏電流。利用零序互感器監測這一電流矢量平衡狀態，成為實現漏電監測的核心原理。高效的漏電監測能毫秒級切斷電源，顯著降低觸電傷亡風險；實時捕捉漏電引發的異常溫升或火花，有效預防電氣火災；同時保障設備免受電流異常損耗損害，確保關鍵場所如數據中心、工業產線的持續穩定運行。

上海貝嶺深耕物聯網能效管理領域，其能效管理系列芯片廣泛應用于智能家居、充電樁及數據中心。在至關重要的用電安全方向，貝嶺提供兩種實現漏電監測的應用方案：一種采用專用漏電保護芯片，另一種則采用計量芯片附帶的漏電監測功能來實現。今天南山電子給大家介紹上海貝嶺BL0945與BL0939兩款能效管理芯片，為不同需求場景提供安全解決方案。

強制達標之選：BL0945專用漏電保護芯片方案：

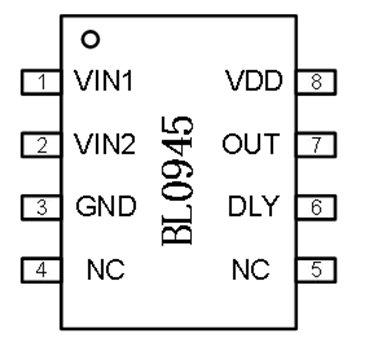

針對產品漏電監測需強制符合國家相關標準的場景，上海貝嶺推出以BL0945為核心的專用漏電保護方案。BL0945是高性能AC型漏電保護專用集成電路，內部集成穩壓電源、放大電路、比較電路、延遲電路、跳閘控制電路及SCR驅動電路，只需配合外圍零序互感器采樣電路與脫鉤線圈、電源電路，即可快速搭建AC型漏電保護器。芯片管腳圖如下：

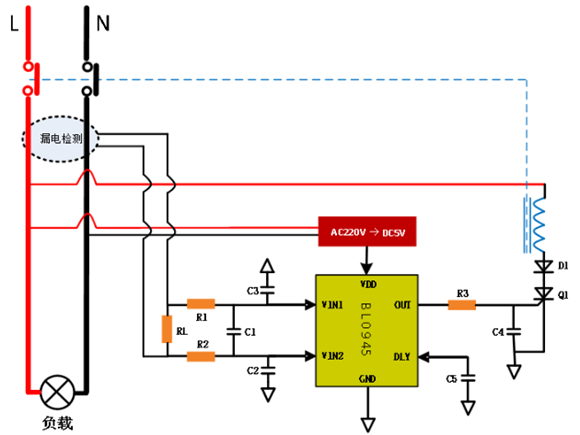

該方案的核心優勢在于漏電響應速度快，典型內部延時僅6ms，能第一時間觸發保護；同時應用電路簡單，除必要電源與驅動電路外，僅需少量片阻片容即可實現功能。此外，BL0945還具備漏電信號檢測靈敏度高、監測閾值一致性好、低靜態工作電流、寬工作電壓范圍及優秀抗電磁干擾能力等特點，且管腳布局兼容市面主流AC型漏電保護專用芯片，可直接替換使用，降低客戶設計與替換成本。應用方案簡易示意圖如下：

智能靈活之選：BL0939計量芯片集成漏電監測方案

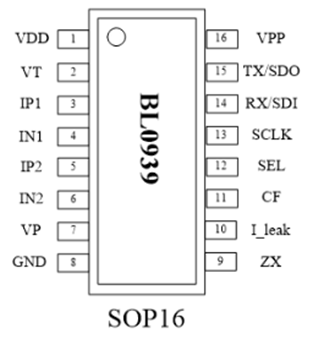

在智能家居、工控產品等場景中，若客戶需同時實現電參數監控統計與漏電監測，且對漏電響應時間要求不高，但需靈活調整閾值、報警方式與檢測精度，上海貝嶺則推薦BL0945之外的另一選擇——BL0939免校準能效監測芯片。這款芯片集成三路獨立Sigma-DeltaADC，可同時測量1路電壓與2路電流，其兩路電流通道均具備漏電/過流監控功能，監控閾值及響應時間可靈活設置，其中B通道配備專用報警指示輸出管腳，無需額外配置，報警輸出最快響應時間為20ms。芯片管腳圖如下：

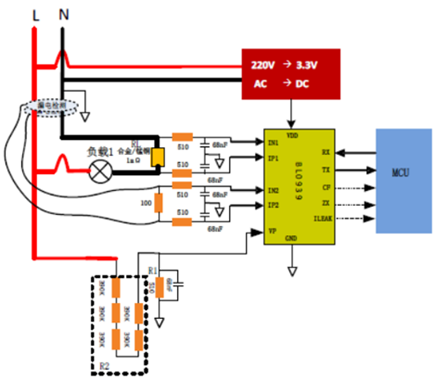

在實際應用中，BL0939能在完成能效監測的同時，快速識別漏電、過流等異常用電情況；配合主控芯片搭建完整監測系統后，可實現寬范圍自定義漏電動作閾值，適配不同回路與負載的防護需求；還能利用芯片輸出信號實現本地聲光報警或遠程信號上傳，且漏電監測按周波刷新對比，滿足工控系統動態實時監控與快速保護的要求。值得一提的是，BL0939出廠前已完成增益修正，采樣通道增益誤差小于 1%，在外圍元件符合要求的情況下可實現整機免校準，進一步簡化客戶生產流程。應用方案簡易示意圖如下：

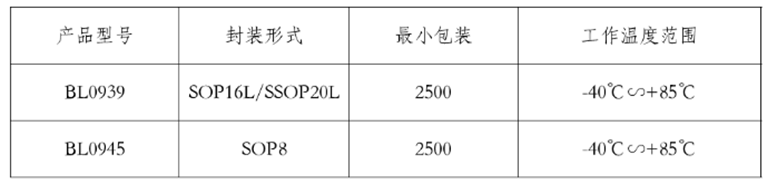

產品信息：

從符合國標要求的高速專用保護，到兼顧能效監測與靈活適配的多功能方案，上海貝嶺通過BL0945與BL0939兩款能效管理芯片，構建起覆蓋不同場景的漏電監測體系，為物聯網時代的用電安全提供堅實技術支撐，助力實現安全可控的高效用電體驗。
