在高度自動化的3C電子產品生產線中，工業網絡協議的兼容性與集成能力直接關系到生產效率和系統穩定性。以智能手機、平板電腦的生產為例，產線通常需集成多品牌、多協議的設備，如機械臂、PLC、視覺傳感器等。其中，機械臂常采用DEVICENET協議作為底層通信方式，而現代PLC控制系統（如西門子S7-1200/1500系列）則普遍支持PROFINET協議。如何實現兩類設備的高效協同，成為提升整線性能的關鍵。---

一、技術背景與挑戰

在典型的電路板焊接或屏幕安裝工序中，機械臂需要實現高精度、高重復定位（通常要求精度達到±0.05mm）和高速運動（每秒完成多次拾放操作）。這類機械臂通常采用DEVICENET作為現場總線協議，其特點是實時性強、抗干擾能力佳，但協議封閉，難以直接接入基于PROFINET的PLC主控系統。

傳統做法是通過額外部署DEVICENET主站卡件或更換機械臂控制器，但這種方式成本高、周期長，且會增加系統復雜性。而通過DEVICENET主站轉PROFINET從站網關，可在不改動現有機械臂硬件的前提下，實現協議的無縫轉換，將DEVICENET設備直接映射到PROFINET網絡中。

二、解決方案：網關技術的核心作用

這類網關（如疆鴻智能JH-SPN-MDVN）在硬件上提供DEVICENET主站接口和PROFINET從站接口，在軟件上通過GSDML文件導入PLC配置工具（如TIA Portal），使機械臂在PROFINET網絡中表現為一個標準從站設備。

例如，在某深圳電子企業的屏幕組裝線中，舊版安川機械臂（DEVICENET接口）需接入西門子S7-1500 PLC系統。通過部署一款PROFINET轉DEVICENET網關，工程師在TIA Portal中配置機械臂的I/O點位（如夾爪狀態、運動反饋、故障代碼等），實現了：

• 實時數據交換：機械臂的運動狀態和報警信息以≤2ms的周期傳輸至PLC；
• 精度控制：通過PROFINET的等時同步機制，確保了機械臂動作與PLC邏輯的嚴格同步；
• 簡化布線：省去獨立的DEVICENET主站模塊，減少控制柜空間和布線成本。

三、案例效果與行業價值

該企業改造后，生產線實現了以下提升：

1. 生產效率提升：機械臂運動指令響應延遲降低至毫秒級，整體節拍時間縮短12%；
2. 維護成本下降：無需維護多套網絡系統，故障診斷可通過PROFINET網絡直接讀取機械臂狀態數據；
3. 擴展靈活性增強：后續新增的PROFINET設備（如視覺傳感器）可直接接入同一網絡。

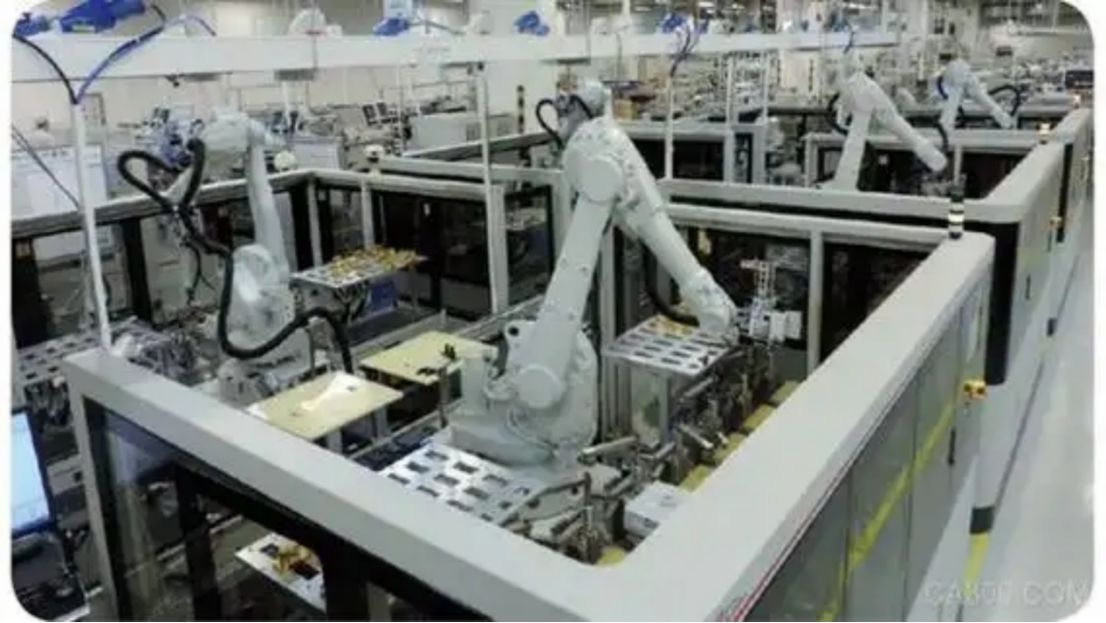

類似方案也應用于滬蘇一帶的PCBA（印刷電路板組裝）產線，其中機械臂負責精密貼片與焊接。通過協議網關，企業既保留原有DEVICENET設備的投資，又融入了更開放的PROFINET生態，為未來數字化升級（如數據采集與MES集成）奠定基礎。

---

四、結語

在電子制造領域，多協議共存是常態而非例外。DEVICENET轉PROFINET網關不僅是一種技術適配工具，更是企業實現“漸進式智能化升級”的戰略選擇。它平衡了設備兼容性、性能要求與改造成本，尤其適合3C行業對精度、速度與柔性生產并重的場景。隨著工業互聯網架構的普及，這類協議轉換技術將繼續發揮關鍵作用，幫助制造企業打破數據孤島，邁向更高水平的集成自動化。

電器參數

電源: 直流24V/200mA (18V~ 30V可用) 使用中建議接好保護地PE

工作環境: -40 ~85°C，濕度≤95%

防護等級: IP20

安裝方式: DIN-35mm導軌
