引言:
隨著能源價格的不斷上漲,企業的用電成本逐年攀升,給企業的經營帶來了較大壓力。以 2020 年為例,企業的年度電費支出達到了 1000 萬元,占企業運營成本的 10% 左右。同時,為響應國家 “雙碳” 政策,企業迫切需要降低自身的碳排放,提升企業的綠色形象和競爭力。然而,企業現有的能源管理方式較為粗放,缺乏對能源數據的實時監測和深入分析,無法有效實現能源成本控制和碳排放管理。
為解決上述問題,企業決定引入安科瑞 AcrelEMS 企業微電網能效管理平臺。企業期望通過該平臺實現以下能源管理目標:實時準確地監測能源數據,包括電力、水、天然氣等各類能源的消耗情況,以及分布式電源的發電數據,為能源管理決策提供可靠依據;實現源荷互動智能化,根據實時能源數據和生產需求,優化能源調度策略,降低用電成本;通過可視化界面,直觀展示微電網的運行狀態,包括設備的運行參數、能源流向等,幫助企業管理者快速了解能源系統的運行情況,及時做出決策;實現能源成本的有效控制和碳排放的降低,通過優化能源利用效率、提高可再生能源的消納比例等措施。
平臺架構與功能模塊
1 分層分布式網絡結構
安科瑞 AcrelEMS 企業微電網能效管理平臺采用分層分布式網絡結構,由設備層、傳輸層、數據層和應用層組成,各層之間分工明確、協同工作,確保平臺的高效穩定運行。
設備層:
作為平臺的基礎,負責數據采集與設備控制。該層部署了各類智能設備,如多功能電力儀表、充電樁、綜合保護裝置、馬達保護控制器、無功補償 / 有源濾波裝置、智能照明控制裝置、測溫傳感器、電氣消防監控設備等,這些設備分布在微電網的各個關鍵節點,能夠?qū)崟r采集電力參數、設備狀態、環境參數等數據,如電壓、電流、功率、功率因數、溫度、濕度等,并將采集到的數據上傳至傳輸層。同時,設備層還接收來自應用層的控制指令,實現對設備的遠程控制和調節,如開關控制、參數調整等,確保微電網設備的正常運行。
傳輸層:
是數據傳輸?shù)臉蛄?,主要負?zé)將設備層采集到的數據安全、可靠、快速地傳輸?shù)綌?shù)據層。傳輸層的數據融合終端采用嵌入式系統,具備串口、網口、LoRa等多種數據通信接口,可適應不同的通信環境和設備連接需求。同時,該終端支持 ModBus - RTU、DLT645 - 1997/2007、TCP/IP 等多種通信協議,能夠與設備層的各類智能設備進行通信,實現數據的無縫對接和傳輸。傳輸層還具備本地存儲、斷點續傳、失電報警等功能,采集數據后經過壓縮、加密后上傳平臺,有效保證了數據傳輸?shù)姆€(wěn)定、安全、可靠,避免數據丟失或泄露。
數據層:
是平臺的數據中心,負責存儲和管理平臺運行過程中產生的各類數據,包括實時數據、歷史數據、報警信息、業務數據、操作日志等。數據層具備強大的數據接收、處理、展示、存儲和訪問能力,能夠?qū)A繑?shù)據進行高效處理和分析,為應用層提供準確、及時的數據支持。數據層還對外提供數據訪問接口,供第三方系統使用,實現數據的共享和交互,便于企業將微電網能效管理平臺與其他業務系統進行集成,實現企業信息化管理的一體化。
服務層:
是平臺與用戶交互的界面,為用戶提供了豐富的功能模塊和便捷的操作方式。用戶可以通過 PC、PAD、手機等各類終端設備訪問應用層,實現對微電網的實時監控、智能預測、動態調配、策略優化、能源分析等功能。應用層還具備權限管理功能,根據用戶的角色和職責,為不同用戶分配不同的操作權限,確保平臺的操作安全和數據安全。

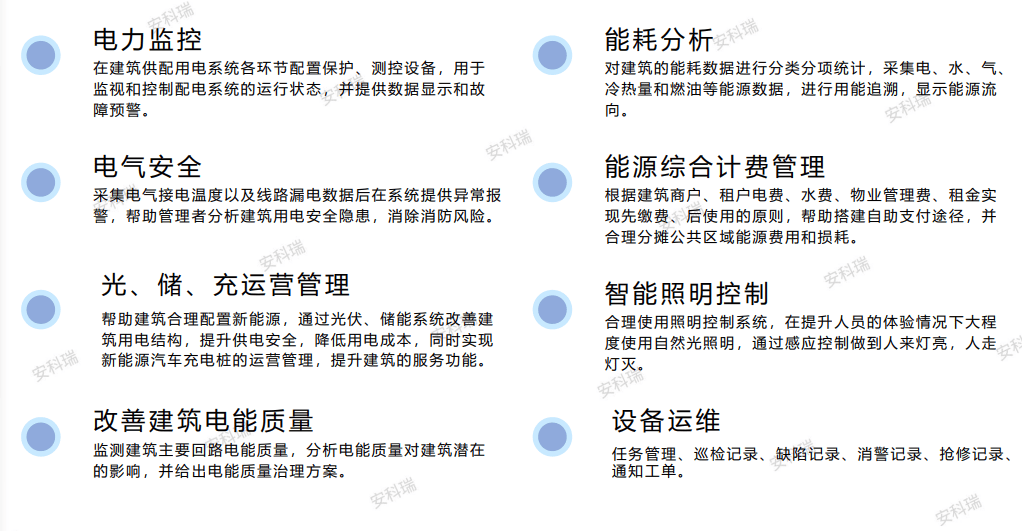

核心功能模塊

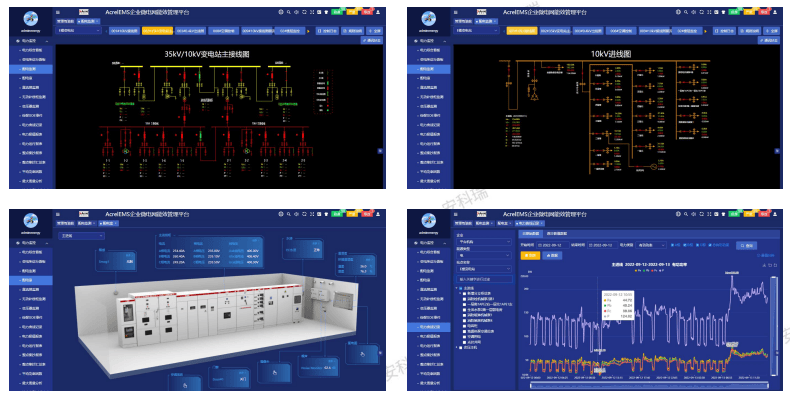

電力監控:對企業高低壓變配電系統的變壓器、斷路器、直流屏、母排、無功補償柜及電纜等配電相關設備的電氣參數、運行狀態、接點溫度進行實時監測和控制。通過實時采集電壓、電流、功率、功率因數等電力參數,平臺能夠?qū)崟r掌握配電系統的運行狀況,及時發現設備故障和異常情況,如過壓、欠壓、過流、過載、漏電等,并發出告警信息,提醒運維人員及時處理,保障企業供電的可靠性和穩定性。同時,平臺還支持對設備的遠程控制,如開關操作、參數調整等,方便運維人員進行設備管理和維護。更多資料請聯系安科瑞陳芳芳136/1196/5514從能耗監控到低碳運營:安科瑞 EMS 系統在園區的核心作用
電能統計:對企業微電網內的電能消耗進行全面統計和分析,包括不同時間段、不同區域、不同設備的用電量統計,以及有功電量、無功電量、視在電量的計算和分析。通過電能統計功能,企業可以清晰了解自身的用電情況,找出用電高峰和低谷時段,分析各部門、各設備的用電占比和能耗趨勢,為制定合理的能源管理策略提供數據依據。例如,通過對比不同月份的用電量,發現夏季空調用電占比較高,企業可以采取優化空調運行策略、提高空調能效等措施,降低夏季用電成本。
電氣安全:實時監測電氣安全狀態,對高低壓配電回路、電纜接頭溫度、漏電電流等進行監控,及時發現并處理電氣安全隱患。平臺通過安裝電氣火災監控探測器、剩余電流互感器、溫度傳感器等設備,對電氣設備的運行狀態進行全方位監測。當檢測到電纜接頭溫度過高、漏電電流超過設定閾值等異常情況時,平臺立即發出告警信號,并通過手機 APP、短信等方式即時通知運維人員,以便及時采取措施,避免電氣火災等安全事故的發生。
電能質量分析及治理:對企業微電網主要回路的電能質量進行監測和分析,如諧波畸變、電壓波動、閃變等,并根據分析結果采取相應的治理措施。平臺通過電能質量監測裝置采集電能質量數據,利用專業的分析算法對數據進行處理和分析,評估電能質量狀況。當發現電能質量問題時,平臺可以聯動無功補償裝置、有源濾波器等設備進行治理,改善電能質量,確保微電網內的電氣設備正常運行,減少因電能質量問題導致的設備損壞和生產中斷。
分布式光伏監控:對分布式光伏發電系統的運行狀態進行實時監測和分析,包括光伏板的發電功率、發電量、溫度、輻照度等參數的采集和監測,以及逆變器的工作狀態、效率等指標的監測。平臺通過與光伏逆變器通信,獲取光伏發電系統的實時數據,并對數據進行分析和處理,實現對光伏發電系統的遠程監控和管理。同時,平臺還支持光伏發電功率預測功能,結合天氣數據和歷史負荷數據,實現短時和超短時功率預測,提前做好能源調度準備,提高新能源消納比例。
儲能管理:對儲能系統的運行狀態進行實時監測和控制,包括儲能電池的電量、電壓、電流、溫度等參數的監測,以及充放電策略的制定和執行。平臺根據電網價格、用電負荷和調度指令,靈活調整儲能系統的運行策略,實現削峰填谷、需量管理、應急備用等功能,降低企業用電成本,提高微電網的穩定性和可靠性。例如,在低谷電價時段,平臺控制儲能系統充電;在高峰電價時段,控制儲能系統放電,實現峰谷套利,降低企業用電成本。
充電樁運營管理:對電動汽車充電樁的運行狀態、充電數據、用戶信息等進行管理和監控,支持接入交直流充電樁,并根據企業負荷和變壓器容量,與變壓器負荷率進行聯動控制,引導用戶有序充電,保障企業微電網運行安全。平臺可以實時監測充電樁的工作狀態,如充電功率、充電電流、充電時間等,統計充電樁的使用情況和收益情況。同時,平臺還支持用戶管理功能,包括用戶注冊、登錄、充值、查詢充電記錄等,為用戶提供便捷的充電服務。
智能照明控制:通過智能照明控制模塊,實現對照明設備的集中控制和管理。系統支持定時控制、光照感應控制、場景控制等多種控制方式,根據不同的場景和需求,自動調節照明亮度,達到節能的目的。例如,在白天光照充足時,自動降低照明亮度或關閉部分照明設備;在人員離開區域后,自動關閉照明設備,避免能源浪費。同時,平臺還可以實時監測照明設備的運行狀態,及時發現故障并進行維修。
動態調配與策略優化:根據實時數據和預測結果,動態調整能源分配方式,優化能源管理策略。平臺通過智能算法,對分布式電源、儲能系統、負荷等進行協調控制,實現能源的最優分配和利用。在滿足企業用電需求的前提下,最大限度地利用可再生能源,減少對傳統能源的依賴,降低能源成本和碳排放。例如,當分布式電源發電過剩時,平臺自動控制儲能系統充電,將多余的電能儲存起來;當分布式電源發電不足或負荷高峰時,平臺控制儲能系統放電,并合理調配其他能源,確保電力的穩定供應。
運維管理:為企業設備建立電子檔案,記錄設備的規格型號、生產廠家、投運日期、維護保養周期等信息。系統根據設備的運行數據和維護保養周期,自動生成維護計劃和預警信息,提醒運維人員及時進行設備維護。同時,平臺還支持任務管理、巡檢 / 缺陷 / 消警 / 搶修記錄以及通知工單管理,并通過北斗定位跟蹤運維人員軌跡,實現運維流程閉環管理。通過運維管理功能,提高設備的可靠性和使用壽命,降低設備故障率,保障微電網的穩定運行。
平臺特點與優勢
安科瑞 AcrelEMS 企業微電網能效管理平臺實現了對微電網各環節的一體化管理,從分布式電源的發電監控,到市政電源的接入管理,再到儲能系統的充放電控制、充電設施的運營管理以及各類交直流負荷的監測與調配,平臺通過一套系統對整個微電網進行全面的監控和管理,打破了傳統能源管理系統中各環節獨立運行、信息孤島的局面。這種一體化管理模式使得微電網的各個組成部分能夠緊密協同工作,提高了能源利用效率和系統的穩定性。在某工業園區微電網中,通過平臺的一體化管理,實現了分布式光伏、儲能系統和負荷之間的高效互動,光伏發電的就地消納比例提高了 30% 以上,有效減少了棄光現象,同時降低了對市政電網的依賴。
平臺各功能模塊之間數據互聯互通,高效互動。電力監控模塊采集的電力參數數據,為電能統計模塊提供了準確的電量計算依據;電氣安全模塊監測到的電氣安全隱患信息,能夠及時反饋到運維管理模塊,以便運維人員迅速采取措施進行處理;分布式光伏監控模塊的發電數據,為能源全景分析模塊提供了重要的數據支撐,幫助企業全面了解能源生產和消耗情況。
