目前，固體顆粒沖蝕研究多集中于航空航天與設備工程領域，針對玻璃研究較少，現有玻璃沖蝕研究多停留在宏觀層面，微觀損傷機理分析不足。光子灣科技深耕高端光學精密測量技術，其共聚焦顯微鏡可清晰捕捉材料表面三維形貌變化，為材料力學性能評估與損傷機制分析提供有力支撐。本研究采用氣流挾沙噴射法模擬風沙環境，結合光子灣科技的共聚焦顯微鏡三維形貌分析，量化玻璃表面損傷，系統探究沖蝕角度對玻璃粗糙度的影響機制。

#Photonixbay.

實驗材料

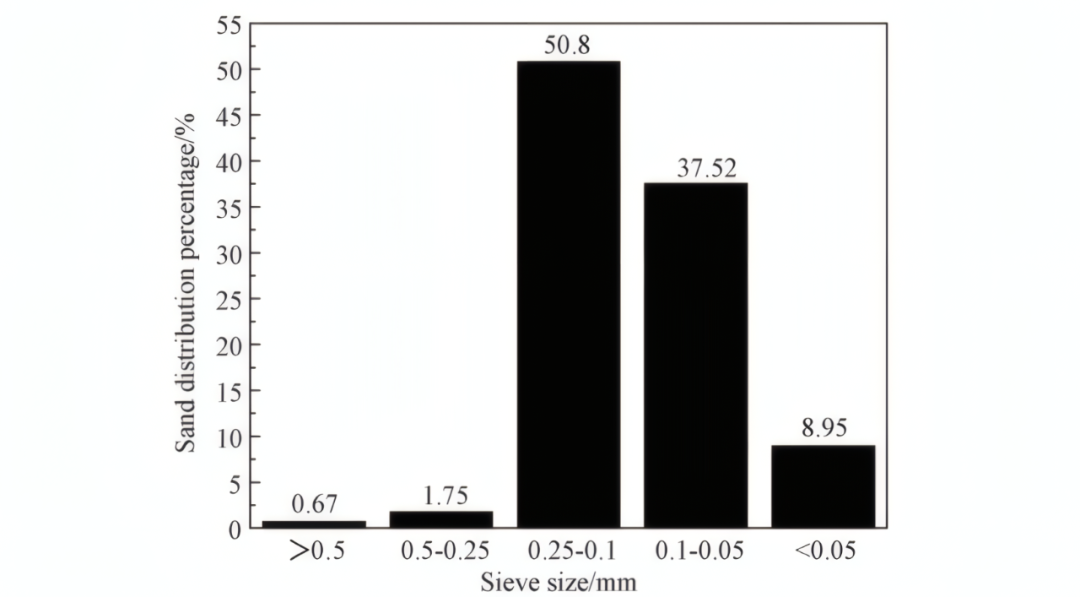

沙粒粒徑分布圖

沖蝕顆粒為不規則帶棱角狀，粒徑分布主要集中在0.05-0.25mm；實驗采用鋼化玻璃與浮法玻璃，浮法玻璃抗壓強度0.28GPa、硬度 6.2-6.3GPa、彈性模量 73.9-74GPa、密度 2.5g/cm3，尺寸均為 70×70×5mm。

#Photonixbay.

實驗裝置與參數

采用模擬風沙環境侵蝕實驗系統，含高壓氣源、供沙、沖蝕與回收系統。參考內蒙古2012-2016 年沙塵暴最大風速 27.9m/s，設定沖蝕速度 30m/s，沖蝕時間 5min，沙流量 110g/min，噴嘴與玻璃表面夾角設為15°、30°、45°、60°、75°、90°。以沖蝕率（靶材質量損失與沖蝕磨料質量比）衡量損傷程度，用精度0.1mg 的電子分析天平稱量靶材質量，取三次平均值。

#Photonixbay.

實驗表征方法

通過共聚焦顯微鏡分析玻璃損傷的三維形貌與表面粗糙度，結合SEM 觀測微觀形貌，揭示沖蝕磨損機理。

#Photonixbay.

結果與討論

1.沖蝕角度對沖蝕率的影響

兩種玻璃沖蝕率均隨沖蝕角度增大而提升，符合脆性材料沖蝕特征，且高角度沖蝕率增速大于低角度。低角度時，兩者表面硬度與彈性模量高，微切削損傷弱，沖蝕率接近；角度增大后，沙粒法向動能加速裂紋擴展，鋼化玻璃因表面壓應力層抑制裂紋，沖蝕率顯著低于浮法玻璃。

2.玻璃損傷表面三維形貌分析

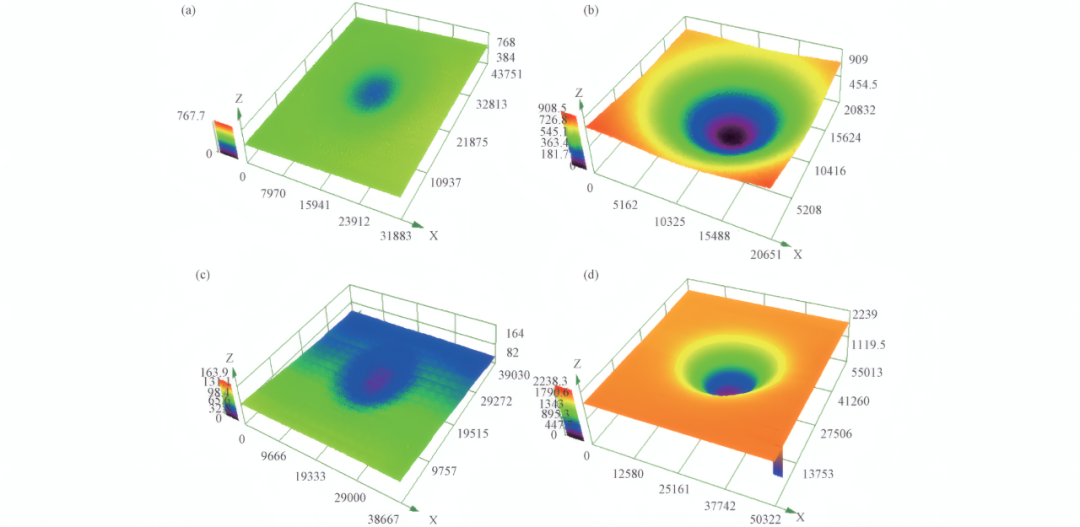

共聚焦顯微鏡觀測玻璃損傷表面三維形貌分析圖

共聚焦顯微鏡顯示三維形貌：隨沖蝕角度增加，兩種玻璃損傷深度增大，損傷區域由橢圓形漸變?yōu)閳A形，且浮法玻璃損傷深度始終大于鋼化玻璃。45° 時，沙粒沿風向切削并反彈，損傷區域呈橢圓形，剖面為拋物線形；90° 時，沙粒垂直撞擊后二次沖擊，損傷區域?yàn)閳A形，剖面呈圓錐形。數據顯示，沖蝕角度增大時，兩種玻璃X 軸損傷寬度增加、Y 軸減小，且浮法玻璃損傷寬度更大。

3.沖蝕角度對表面粗糙度的影響

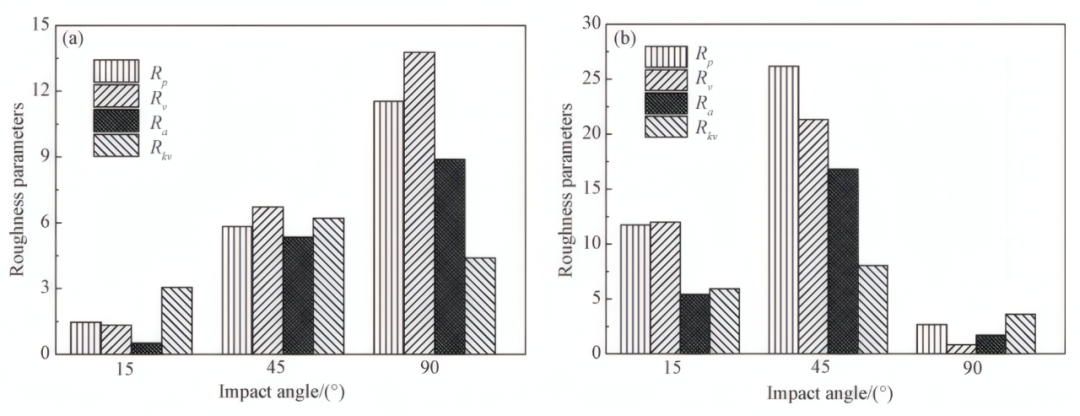

沖蝕角度與表面粗糙度關系圖（ａ）鋼化玻璃；（ｂ）浮法玻璃

以算數平均值（R?）、最大輪廓峰值（R?）等為評價參數，沖蝕中心因沙粒密集、速度高，損傷更嚴重。鋼化玻璃除峰態系數外，其余表面粗糙度參數隨角度增大而提升；浮法玻璃粗糙度呈先增后減趨勢，45° 時最大（R?達 21.334μm），90° 時最?。≧?僅 0.838μm）。15° 時，損傷以微切削為主，表面粗糙度低；45° 時，切削與裂紋擴展共同作用，鏟削痕跡明顯，粗糙度高；90° 時，裂紋疊加導致鋼化玻璃表面不規則，浮法玻璃因材料剝落反而更光滑。

綜上，沖蝕角度對鋼化玻璃與浮法玻璃的沖蝕率、損傷形貌及粗糙度影響顯著：兩者沖蝕率均隨角度增大而提升，30° 后因鋼化玻璃表面壓應力層抑制裂紋，沖蝕率顯著低于浮法玻璃；損傷區域隨角度增加從橢圓變?yōu)閳A形，45° 和 90° 時剖面分別呈拋物線形與圓錐形，鋼化玻璃損傷程度更?。讳摶Ａ?strong>粗糙度隨角度增大而提升，浮法玻璃則在45° 達最大（R?=21.334μm），不同角度對應微切削、切削與裂紋擴展、裂紋疊加三種損傷機理。

#Photonixbay.

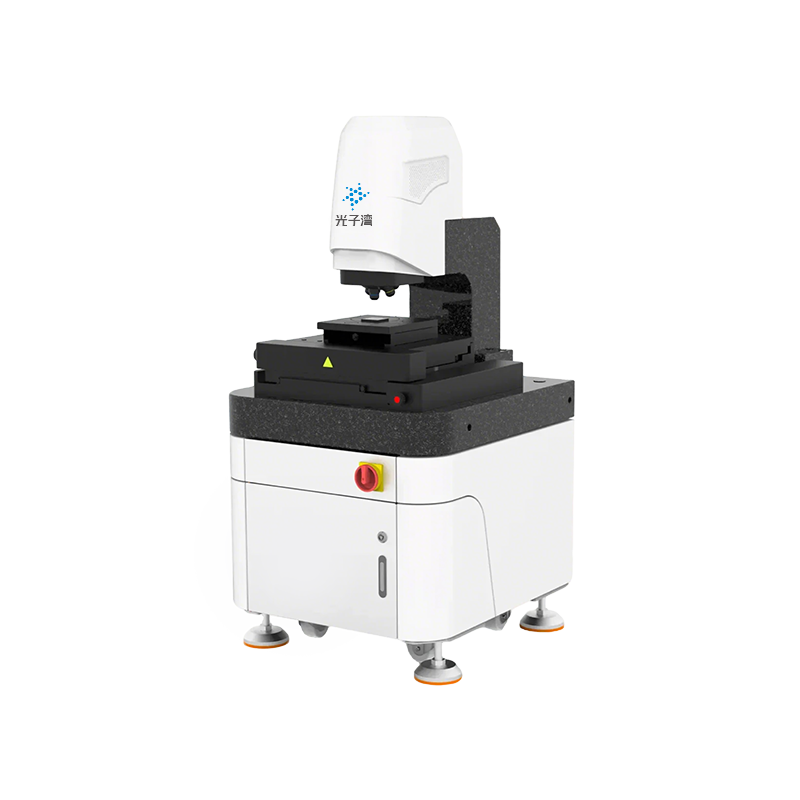

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為沖蝕角度對玻璃粗糙度的影響研究提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動新能源領域技術升級的重要光學測量工具。
