EasyGo DeskSim是一款配置型的實時仿真軟件，它允許用戶將 Simulink 算法程序快速部署到 EasyGo 實時仿真機上。實時仿真機支持選配不同的 FPGA 芯片和 IO 模塊，能夠處理高速信號，并通過 IO 模塊輸出真實的仿真結果，可滿足用戶在科研、教學或工業測試中的多樣化需求。

本篇視頻主要為大家分享基于設備 EGBox Mini，通過利用 EasyGo DeskSim 教你快速實現 PWM 波信號采集。

實時仿真：信號采集

01軟件特點

圖形化配置交互功能：EasyGo DeskSim采用圖形化配置操作，支持模型讀取，C代碼自動生成，模型一鍵下載運行，波形數據實時顯示，數據實時存儲等功能。

操作簡單：配置界面只需進行模型的載入，刷新，編輯，移除操作。

智能檢測：模型載入后會自動檢測，發現錯誤會提示給用戶修改。

易用工具箱：軟件中設計了各類實用工具包，方便用戶更快地進行實時仿真實驗。

FPGA電路模型在線調參：FPGA 上載入的電路模型中的參數可以進行修改，用戶在運行過程中可以隨時修改參數來觀測波形變化。

02應用指南

為了幫助用戶進一步了解和掌握 EasyGo DeskSim 軟件，本期教程主要帶大家使用 EGBox mini 設備利用 EasyGo DeskSim 快速通過 DI 采集一組 PWM 波信號。

模型部署

我們要通過 DI 采集一組 PWM 波信號，需要先通過 DO 輸出PWM波信號（詳見「EasyGo DeskSim 入門篇丨 快速實現PWM 波信號輸出」），本篇內容我們僅需新建“FPGA”架構模型即可。

啟動 simulink，可以看見我的模板中出現8個 Template，選擇“EasyGo Template：Power Electronic”，創建出“FPGA”的框架模型。

雙擊打開 FPGA 子系統，打開FPGA Configuration模塊，選擇設備和板塊（詳見置頂視頻操作）。刪去多余的模塊，僅保留 DI 采集模塊和輸出模塊。

接著，添加直流電源和 RLC 模塊搭建一個簡單電路拓?fù)?，并?duì) DI 模塊進行配置后保存模型（詳見置頂視頻操作）。

實時仿真

打開 EasyGo DeskSim 軟件，新建項目并載入建好的 simulink 模型，確認模型無誤后即可搭建交互界面并配置好 IP。

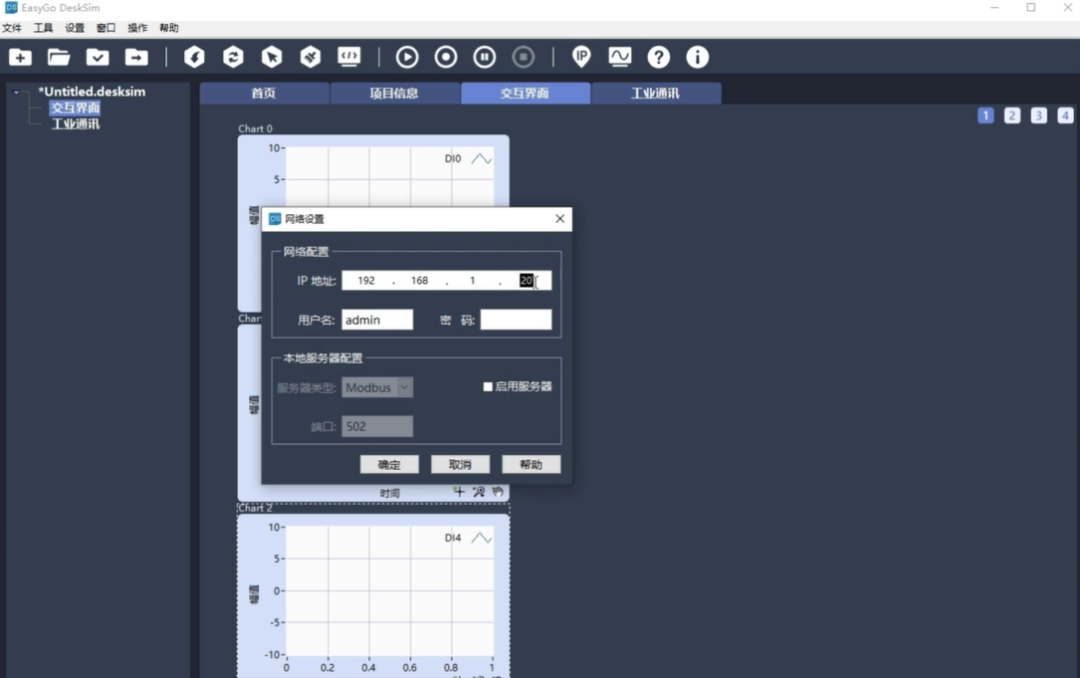

如視頻所示，在交互界面加入"波形"控件，打開網絡設置將 IP 改為設備 IP 并輸入密碼，設置完成后將設備連接。

設備連接后重新打開 DeskSim 軟件，開始進行實時仿真。首先，打開上期視頻教程中建立的 DO 輸出模型（詳見「EasyGo DeskSim 入門篇丨 快速實現PWM 波信號輸出」。

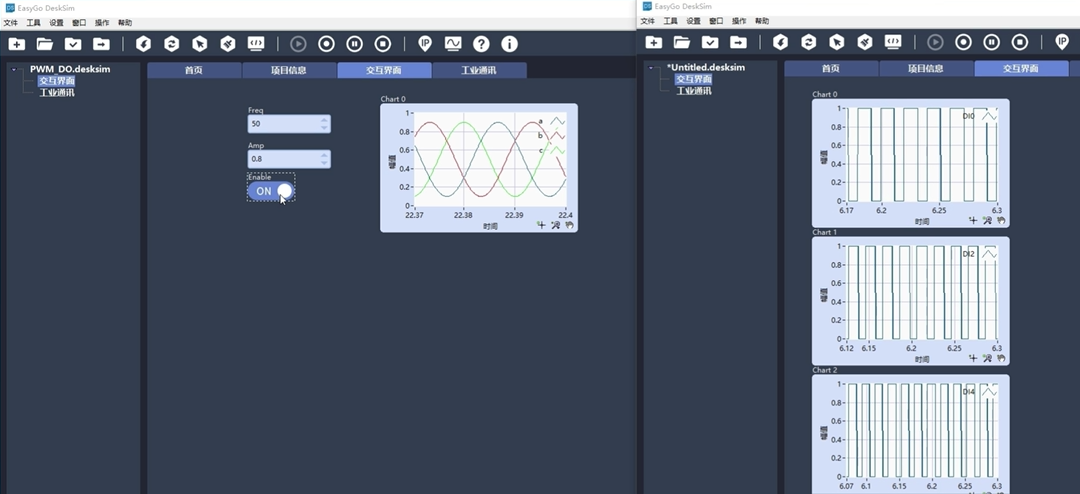

運行模型，如視頻可以看到：左側波形圖出現三相正弦波，右側 DI 采集側無波形。

點擊左側 PWM 波輸出開關，可以觀測到：DI 采集側出現波形且正常。

修改頻率到 1000Hz ，波形頻率相應變化，停止運行并將模型保存，至此我們就完成了 PWM 波采集。

觀測驗證

上位機觀測波形正常后，需要用示波器觀測驗證。

將示波器連接 DI 接口，觀測波形正常，修改頻率和幅值后示波器波形的頻率和幅值相應變化，驗證完成。

停止運行后，保存文件方便下次打開。

應用 DeskSim 快速實現 PWM 波信號輸出操作教程就分享到這里了，下期我們會繼續為大家分享利用 DeskSim 快速進行 Modbus 配置及使用的教程。需要更多DeskSim實時仿真應用教程，歡迎私信/留言咨詢獲取。
