EasyGo DeskSim是一款配置型的實時仿真軟件，它允許用戶將 Simulink 算法程序快速部署到 EasyGo 實時仿真機上。實時仿真機支持選配不同的 FPGA 芯片和 IO 模塊，能夠處理高速信號，并通過 IO 模塊輸出真實的仿真結果，可滿足用戶在科研、教學或工業測試中的多樣化需求。

本篇視頻主要為大家分享基于設備 EGBox Mini，利用 EasyGo DeskSim 快速完成 Modbus 協議通訊交互。

實時仿真：信號采集

01軟件特點

圖形化配置交互功能：EasyGo DeskSim采用圖形化配置操作，支持模型讀取，C代碼自動生成，模型一鍵下載運行，波形數據實時顯示，數據實時存儲等功能。

操作簡單：配置界面只需進行模型的載入，刷新，編輯，移除操作。

智能檢測：模型載入后會自動檢測，發現錯誤會提示給用戶修改。

易用工具箱：軟件中設計了各類實用工具包，方便用戶更快地進行實時仿真實驗。

FPGA電路模型在線調參：FPGA 上載入的電路模型中的參數可以進行修改，用戶在運行過程中可以隨時修改參數來觀測波形變化。

02應用指南

為了幫助用戶進一步了解和掌握 EasyGo DeskSim 軟件，本期教程主要帶大家使用 EGBox mini 設備利用 EasyGo DeskSim 完成 Modbus 協議通訊交互操作。

模型部署

Modbus 交互是兩個設備之間的網絡通訊連接，因此我們需要準備兩臺設備，分別作為主機和從機，建立兩個模型。

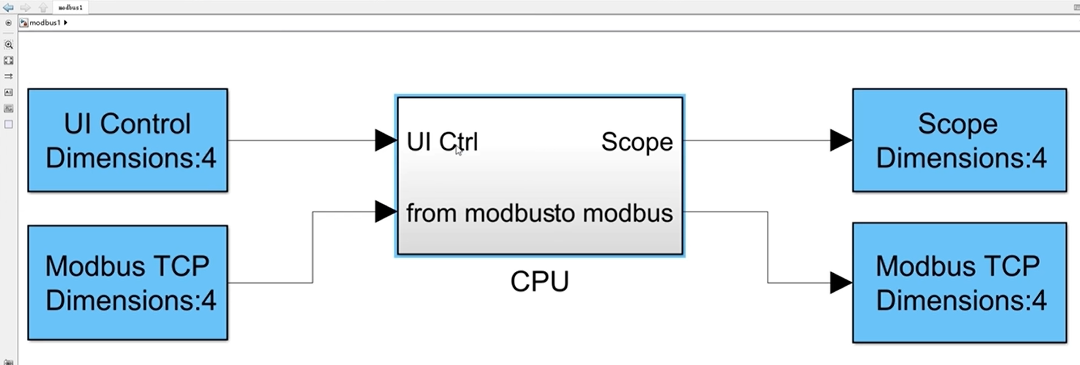

啟動 Simulink，選擇"EasyGo Template:CPU Alone"創建主機模型。打開"UIControl"和"Scope“和模塊，分別修改通道并命名。

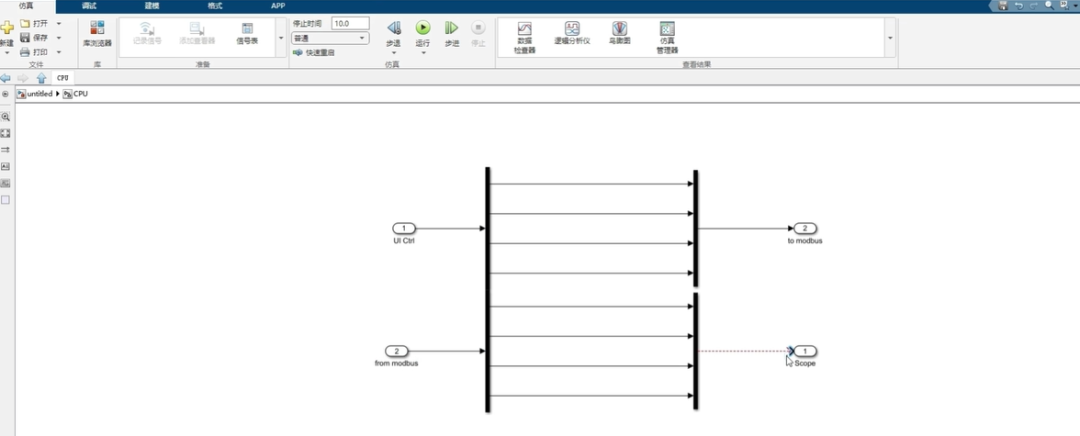

進入 CPU 模塊，這里我們僅展示 Modbus 通訊連接（如視頻所示刪去多余部分），將輸入信號通過 Modbus 通訊輸出到從機，將從機上輸入的信號通過 Modbus 通訊輸出到上位機 Scope 觀測。

打開simulink庫，選擇"EasyGo Real-Time"，找到"Modbus TCP in"和"Modbus TCP out"模塊并添加到模型中。然后分別打開這兩個模塊，修改輸入/輸出通道并命名保存，主機模型建立完畢。

接著，新建一個模型作為從機模型，具體步驟如視頻操作。從機模型搭建步驟與主機模型一樣但配置不同，主機的輸出作為從機的輸入，從機的輸出作為主機的輸入，從機模型建立完成。

Modbus 協議通訊交互

打開 EasyGo DeskSim 軟件，這里以 EGBox Mini 為例，使用 K0111 作為主機，K1011 作為從機。

1、主機配置

首先載入主機模型，編譯成功后設置主機 IP 和密碼。進入工業通訊界面，觀察到接收數據欄和發送數據欄與模型中發送和接收信號對應，分別設置接收/發送信號欄寄存器地址（地址設置不能重復否則檢測會亮紅燈報錯）。設備類型選擇"Master"代表主機，IP 地址設置從機 IP 地址，其他值默認設置。

進入交互界面，添加UI控制信號和示波器輸出信號。

2、從機配置

打開 DeskSim 工程作為從機，載入從機模型，與主機一樣編譯并設置。進入工業通訊界面，發送與接收欄寄存器地址與主機保持一致，設備類型選擇從機"Slave"，其他默認設置。

進入交互界面設置與主機界面相反，添加 UI 控制信號和示波器輸出信號，配置完成后先運行從機再運行主機。

3、交互驗證

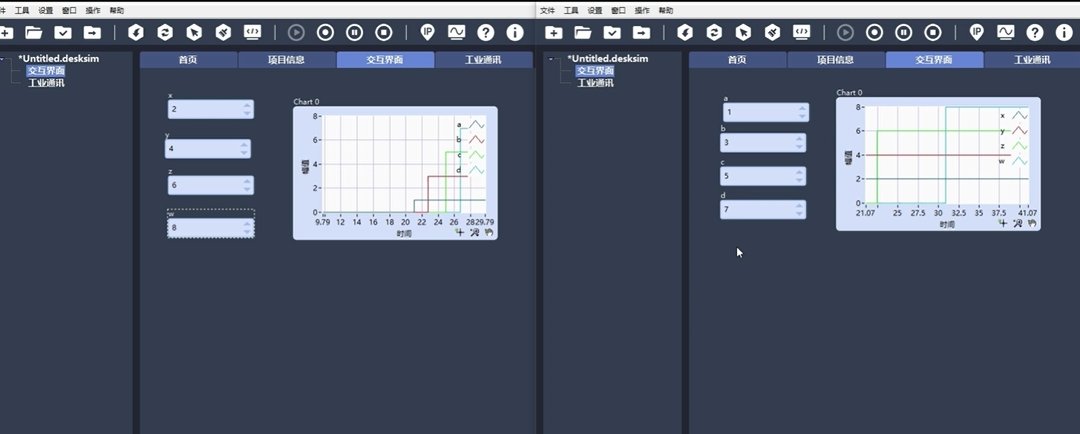

如視頻所示，我們改變主機 UI 控制信號的值，從機波形相應變化；改變從機 UI 控制信號的值，主機波形相應變化，至此就可以實現 Modbus 協議通訊交互。

應用 DeskSim 快速完成 Modbus 協議通訊交互操作教程就分享到這里了。
