穩態太陽模擬器的多源分布式設計，是一種通過多組獨立光源單元分布式排布、結合穩態光學調控技術，實現對太陽光譜、輻照強度及輻照均勻性精準復現的高端光模擬技術。其核心優勢在于突破傳統模擬光源在長期工作穩定性、大面積輻照均勻性及能量傳遞效率上的局限，能為科研與工業場景提供持續、可控且高精度的太陽光照模擬環境。紫創測控Luminbox深耕太陽光模擬器技術創新，為多行業提供設計解決方案，下文將為大家詳細介紹穩態太陽模擬器的多源分布式設計要點。

效率分析

luminbox

穩態太陽模擬器的多源分布式勻光系統主要包括反射光學系統與折射光學系統，但過多的反射會導致大量的能量損耗。因此，效率提升的核心在于減少光學系統能量損耗與優化光能傳遞路徑。設計優先采用“超半球齊明透鏡 + 單塊薄透鏡” 的簡化光學架構，超半球齊明透鏡可實現光源全孔徑集光，避免朗伯體光源邊緣光線逃逸；單塊薄透鏡作為二次光學元件，優化參數、減少透鏡間的光吸收與散射損耗，同時規避復雜結構帶來的裝配誤差，為后續多光源協同工作奠定高效能量基礎。

單光源優化

luminbox

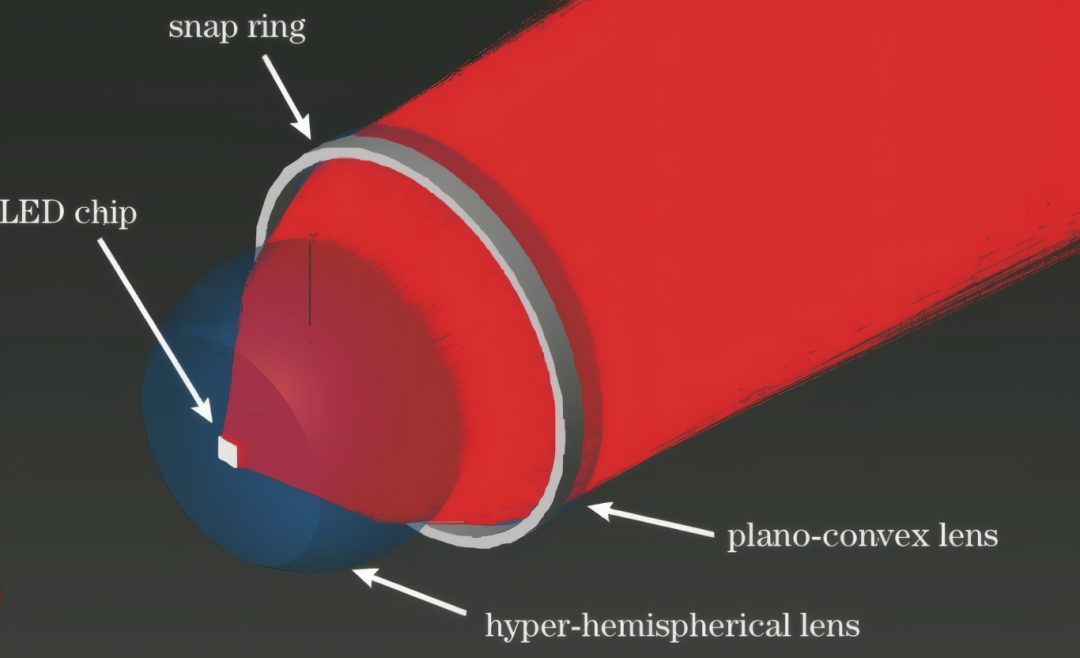

單光源投光系統的仿真示意圖

單光源穩定性是穩態太陽模擬器的多源分布式系統穩態輸出的關鍵。選用色散系數低（阿貝數64.1）的 BK7 玻璃制作透鏡，作為核心集光元件，將LED 晶片精準定位在齊明點，通過光學設計軟件以“阻尼最小二乘法”優化透鏡參數，改善光斑形狀與光能分布，確保出射光斑呈規則形狀，邊緣強度衰減低于1%。通過精準的集光元件選取與透鏡參數優化，單光源在高效傳輸光能的同時，輸出穩定、均勻的光斑，為多光源系統協同工作筑牢根基。

系統結構優化

luminbox

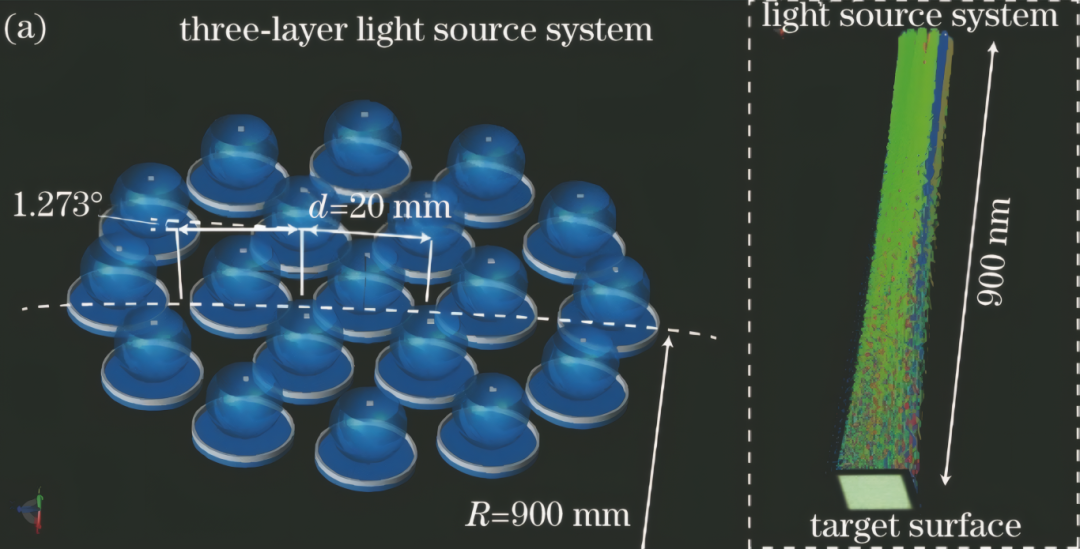

光源結構及系統的光學仿真示意圖

穩態太陽模擬器的多源分布式設計，為提升多光源在公共與單光源勻光區的效率，光源系統由多個窄帶光源與透鏡構成的單元緊湊組合，排布于距靶面中心特定距離的球面上。通過環形布局，各環層光源平面相對內層偏轉特定角度，層間保持適宜厚度，促使光線以均勻角度投射至靶面，有效規避邊緣光源的強度衰減，確保靶面輻照均勻性。

光學系統方面，選用超半球齊明透鏡作為集光元件，使光源光線近乎“零像差” 出射，大幅提升光線收集效率。同時，搭配經專業光學軟件優化的透鏡，進一步改善光斑質量與光能傳遞效率。通過合理的光源布局與高效光學系統協同，實現精準穩定的太陽光模擬輸出。

光譜擬合

luminbox

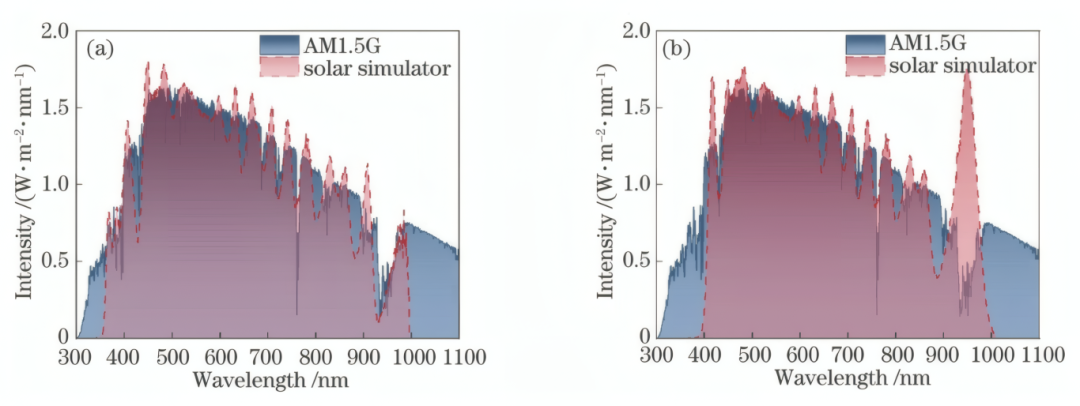

太陽光譜的擬合結果 350~1000 nm波長之間的光譜擬合結果;(b) 400~1100 nm波長之間的光譜擬合結果

光譜擬合以還原AM1.5G 標準太陽光譜為目標，先選多種不同峰值波長的LED，利用其單色性優勢搭建基礎光源體系。再借助專業軟件，以優化算法調整各LED 光強比例，讓合成光譜趨近標準光譜。同時，通過皮爾森相關系數、均方根誤差等評價函數實時評估，確保400-1100nm 關鍵波段光譜匹配度達 A 級，精準復現太陽光譜特征，為實驗提供可靠光源支撐。

穩態太陽模擬器通過多源分布式設計，可構建起高效、穩定、精準的光模擬體系：以“超半球齊明透鏡 + 單塊薄透鏡” 簡化光學架構降低能量損耗，借單光源透鏡材料與參數優化保障輸出穩定，靠球面環形布局實現大面積均勻輻照，憑多波段LED 協同與科學評估達成高光譜匹配度。該設計有效突破傳統模擬光源在長期工作穩定性、能量效率及輻照均勻性上的局限，為多領域提供符合行業標準的可控光環境解決方案。

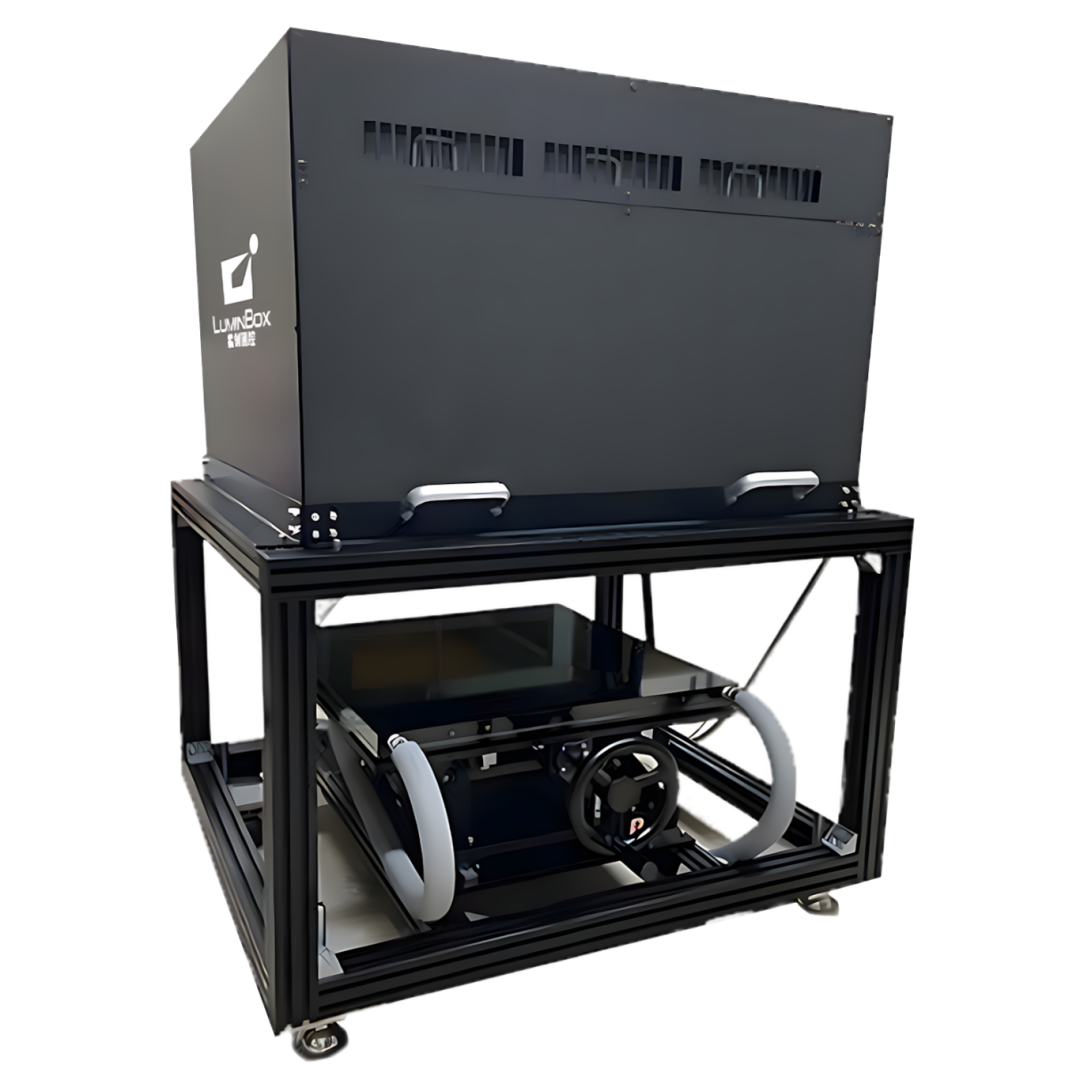

Luminbox大面積LED太陽模擬器

luminbox

紫創測控Luminbox全光譜大面積LED太陽模擬器以A+AA+綜合性能，實現輻照均勻、光譜精準與運行穩定的三重突破，通過權威認證，為材料測試提供超穩定、標準化的全光譜光照解決方案，推動測試邁向更高精度與可重復性。

A+級光譜：優于ClassAAA的穩態LED太陽光模擬器

高均勻輻照：45cm×45cm區域不均勻度僅1.8%（A級）。

超穩運行：20分鐘波動≤0.5%（A+級）。

權威認證：國家計量院校準，國際標準合規。

工業級設計：適配光伏、材料、光催化等多場景。

紫創測控Luminbox憑借對光譜匹配度、輻照均勻性等核心指標的極致追求，已構建起覆蓋LED/氙燈/鹵素?zé)?/strong>全技術路線的產品矩陣，技術持續創新、關鍵性能指標表現出色，為客戶提供了優質的產品和全場景太陽光環境模擬解決方案。
