川土微電子推出CA-HP6238M高速低失真全差分放大器

川土微電子chipanalog ? 來源:川土微電子chipanalog ? 2025-09-11 09:10 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

在高性能數據采集和通信系統中,傳統設計在實現單端至差分信號轉換、驅動高速ADC時,往往面臨帶寬有限、諧波失真較高以及外部電路復雜等挑戰。川土微電子全新推出CA-HP6238M全差分放大器,以490MHz帶寬、-85dBc低失真及高度集成的特性,為上述應用提供了一款高性能、高可靠性的解決方案。

01產品概述

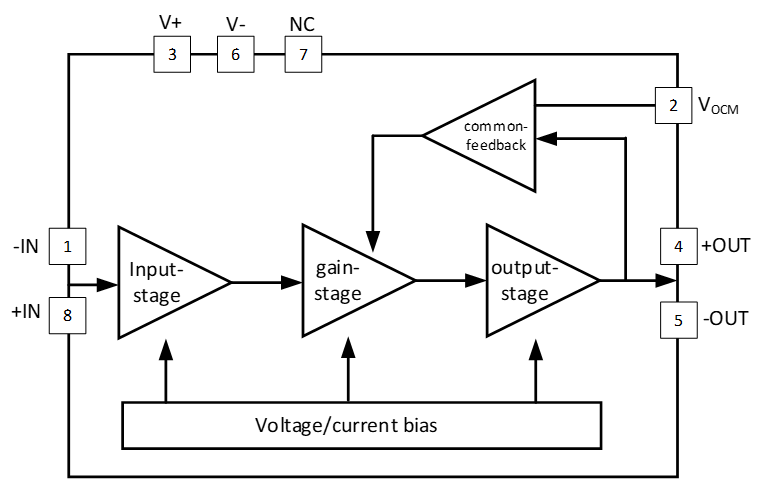

CA-HP6238M可用作單端差分信號的轉換運放,也可以用作全差分運放。CA-HP6238M的-3dB帶寬達到了490MHz,且具有較低的諧波失真。CA-HP6238M內部含有特殊的反饋特性來抑制偶次諧波。

差分輸出的CA-HP6238M有效提升了ADC的性能,省去了高性能ADC方案中的變壓器的使用,保留了直流及低頻信息。輸出的共模電壓可以由VOCM管腳調整,可以實現輸入信號到輸出信號的共模調整。

CA-HP6238M的低失真性能滿足在通信系統中理想ADC的驅動,可以滿足10bit到16bit的高速AD轉換。

CA-HP6238M也適合用作中頻及基帶信號的放大。CA-HP6238M的失調指標和動態指標滿足廣泛的信號處理的應用。


02特性

適合單端轉差分轉換

輸出共模電壓可調

外部可調增益

低諧波失真:20MHz下SFDR為-85 dBc

-3dB帶寬在G=1時為490MHz

20ns的快速建立時間(0.01%)

高壓擺率:1150V/us

快速過載恢復時間 4.5ns

低輸入電壓噪聲:5 nV/√Hz

失調電壓的典型值0.5mV

寬供電范圍:±2.25V至±5.5V

0.1dB增益平坦度70MHz

工作溫度:-40℃~125℃

封裝形式:MSOP8(M)

03 典型應用場景

ADC驅動器:為10位至16位高速模數轉換器提供低失真、大擺幅差分信號。

單端至差分轉換器:替代傳統變壓器方案,保留直流及低頻分量。

中頻與基帶信號調理:適用于通信基礎設施、測試設備中的信號增益與緩沖。

醫療與工業儀器:用于要求高共模抑制比和信號完整性的精密測量系統。

樣品申請:

川土微電子已開放免費樣品申請與技術方案支持,助力您的產品快速落地。
