LMKDB 器件是一系列極低抖動的 LP-HCSL 緩沖器,支持 PCIe Gen 1 至 Gen 7,并且符合 DB2000QL 標準。這些器件提供靈活的上電順序、故障安全輸入、故障安全輸出、單獨的輸出有源和非有源引腳、輸入信號丟失 (LOS) 檢測和自動輸出禁用功能,以及出色的電源噪聲抑制性能。
支持 1.8V 和 3.3V 電源電壓。LMKDB1120,與 3.3V 相比,1.8V 電源可節省 250mW 功率。
*附件:lmkdb1120.pdf
特性
- LP-HCSL 時鐘緩沖器和時鐘多路復用器,支持:
- PCIe 第 1 代至第 7 代
- CC(共時鐘)和 IR(獨立參考)PCIe 架構
- 帶或不帶 SSC 的輸入時鐘
- 符合DB2000QL標準:
- 所有設備均符合DB2000QL規格
- LMKDB1120與DB2000QL引腳兼容
- 極低的附加抖動:
- 156.25MHz時最大12kHz至20MHz RMS附加抖動為31fs
- PCIe Gen 4 的最大附加抖動為 13fs
- PCIe Gen 5 的最大附加抖動為 5fs
- PCIe Gen 6 的 3fs 最大附加抖動
- PCIe Gen 7 的 2.1fs 最大附加抖動
- 故障安全輸入
- 故障安全輸出(僅限LMKDB1120FS、LMKDB1108FS和LMKDB1104FS)
- 靈活的上電順序
- 自動輸出禁用
- 單獨輸出使能
- SBI(邊帶接口)用于高速輸出啟用或禁用
- LOS(信號丟失)輸入檢測
- 85Ω 或 100Ω 輸出阻抗
- 1.8V / 3.3V ± 10% 電源
- –40°C 至 105°C 環境溫度
參數

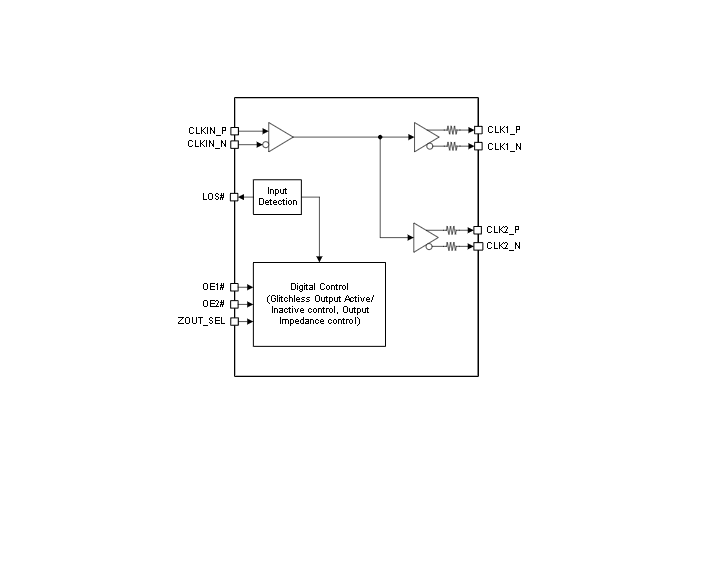

方框圖

?1. 產品概述?
LMKDB11xx是德州儀器(TI)推出的超低抖動LP-HCSL時鐘緩沖器家族,支持PCIe Gen 1至Gen 7標準,符合DB2000QL規范。該系列包括多款型號(如LMKDB1102/1104/1108/1120等),具有以下核心特性:
- ?超低附加抖動?:支持PCIe Gen 5(5fs)、Gen 6(3fs)、Gen 7(2.1fs)的嚴苛要求。
- ?靈活供電?:兼容1.8V和3.3V電源,LMKDB1120在1.8V下可節省250mW功耗。
- ?故障保護?:支持輸入/輸出失效保護(Fail-safe),確保無信號時安全狀態。
- ?多控制模式?:支持引腳模式、SMBus寄存器配置及高速側帶接口(SBI)。
?2. 關鍵特性?
- ?抖動性能?:
- 12kHz–20MHz RMS附加抖動低至31fs(156.25MHz)。
- 支持PCIe CC(公共時鐘)和IR(獨立參考)架構。
- ?輸出配置?:
- 可編程輸出擺幅(600mV–975mV)和壓擺率(16級可調)。
- 85Ω或100Ω差分阻抗選項(LMKDB1102支持引腳選擇)。
- ?控制功能?:
- 獨立輸出使能(OE#)控制,支持同步無毛刺開關。
- 自動輸出禁用(AOD)和輸入丟失檢測(LOS)。
?3. 應用場景?
- 高性能計算(HPC)、服務器主板、智能網卡(NIC/SmartNIC)、硬件加速器。
?4. 封裝與型號?
| 型號 | 封裝類型 | 尺寸 | 輸出通道數 |
|---|---|---|---|
| LMKDB1120/FS | TLGA (NPP) | 6mm×6mm | 20 |
| LMKDB1108/FS | VQFN (RKP) | 5mm×5mm | 8 |
| LMKDB1104/FS | VQFN (REX) | 4mm×4mm | 4 |
| LMKDB1102 | VQFN (REY) | 3mm×3mm | 2 |
?5. 設計支持?
- ?電源建議?:每電源引腳需配置0.1μF去耦電容,推薦使用鐵氧體磁珠抑制噪聲。
- ?布局指南?:匹配PCB走線阻抗(85Ω/100Ω),減少傳輸線不連續性。
- ?熱管理?:焊盤需連接至PCB以優化散熱。
?6. 文檔與工具?
- 提供評估模塊(EVM)用戶指南、相位噪聲測試數據及TICSPro配置工具。
