電阻檢測法因其可靠性高、原理簡單、成本低等優勢，被廣泛使用于汽車電子、儲能、精密儀器等領域，常見的相關產品包括采樣電阻/檢流電阻、分流器、電流檢測模塊等。使用更高性能的電阻器、四腳開爾文電阻與特殊焊盤設計，可提升電流檢測精度。

作為國內知名的電子元器件制造商，開步電子旗下電阻品牌睿思RESI始終致力于高性能電阻產品的研發與生產，憑借全產業鏈自主可控和領先的技術水平，其產品性能可對標國際一線品牌，具備更快交付和更高性價比，已廣泛應用于儲能、新能源汽車、精密儀器等領域。

電阻檢測電流的原理及影響因素

電阻檢測電流的基礎原理是：歐姆定律，即當電流流過一個導體時，在導體的兩端會根據電流的方向產生一個電壓差，將測量得到的導體兩端的電壓差與導體的電阻值相除，就可以求得流過電阻器的電流大小。相較于霍爾器件、磁通門等以磁技術為原理的電流傳感器產品，電阻檢測法因其工作原理簡單而享有更高的可靠性和易用性。

從檢測原理可以發現，電阻器的實際電阻值與標稱電阻值的誤差大小直接影響電流檢測的精度。電阻器的實際誤差如下述公式：

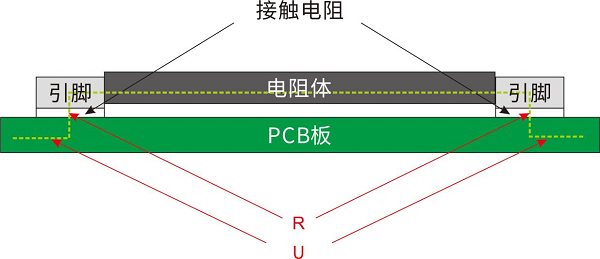

電阻器的總誤差=電阻體誤差[初始精度+溫升×溫度系數+負載壽命]+外部電阻誤差[接觸電阻+引腳電阻]，結構示意圖如下

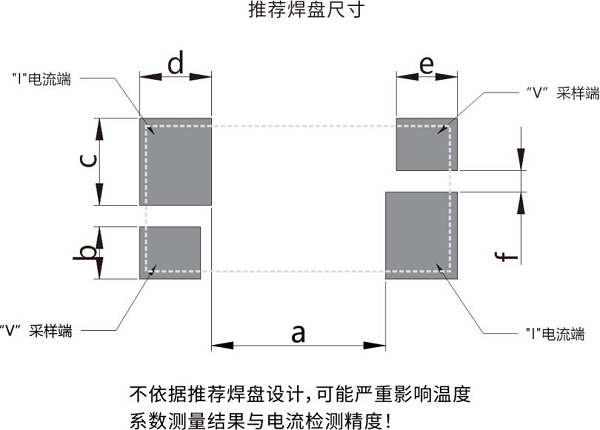

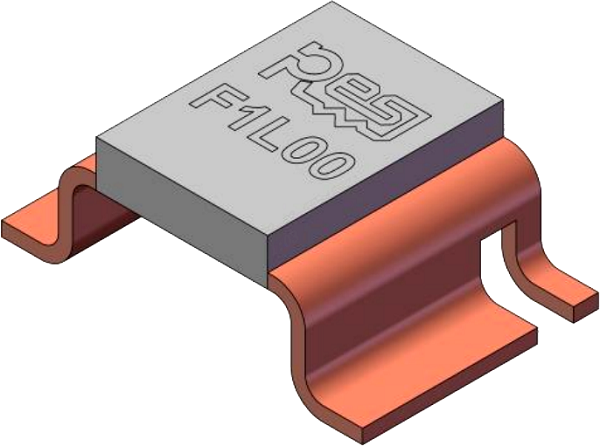

針對初始精度、溫度系數、負載壽命帶來的阻值偏差，可以選擇高性能的電阻器予以解決；而對于接觸電阻與引腳電阻帶來的誤差，需采用四線檢測法來降低——通常的處理方式是使用四腳開爾文電阻，或采用特殊的焊盤設計模擬開爾文結構，其如下圖所示：

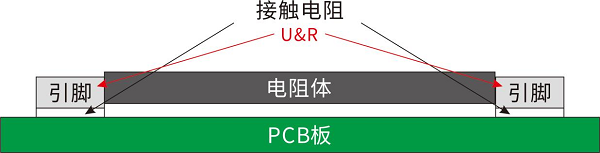

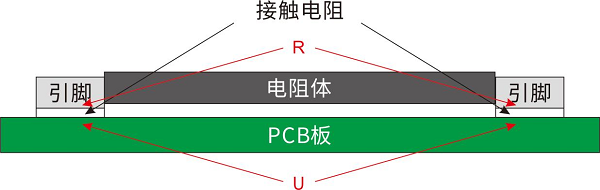

對比普通兩線采樣電阻、使用特殊焊盤設計的兩線采樣電阻、四腳開爾文電阻的檢測情況，如圖所示：

兩線非特殊焊盤設計：電壓采集點與電阻值之間存在著接觸電阻與引線導致的誤差，誤差最大

兩線特殊焊盤設計：電壓采集點與標稱電阻點之間存在較低的接觸電阻，誤差較小

四腳開爾文電阻：電壓采集點與標稱電阻值的位置基本重合，誤差最小

電流檢測電阻及衍生產品全覽

基于歐姆定律制造的電流傳感器有檢測小電流的采樣電阻，檢測大電流的分流器，檢測高頻電流的同軸分流器，以及基于分流器產品結合電路設計制造的電流傳感器等，在不同的應用場景中可使用不同的電阻器。以下主要討論采樣電阻、分流器、電流傳感器三類產品。

1.采樣電阻（電流范圍大概在200A以內）

純合金采樣電阻：

阻值0.1mΩ~5mΩ，精度0.5%~5%，溫度系數25ppm/℃~200ppm/℃，具有功率大、抗脈沖能力強、寄生電感低、性價比高等特點，常用于電池分容化成、電動工具、機器人關節、汽車電子、電機驅動等領域。代表性產品有開步電子PEWK、SEWF等系列，ISA的BVB、BVE系列和Susumu的MSR系列等。

塑封合金采樣電阻（Metal Stripe）

阻值1mΩ~200m，精度0.1%~1%，溫度系數15ppm/℃~25ppm/℃，長期穩定性好、電流檢測精度高、寄生電感小、抗沖擊能力強，主要用于高精度儀器、自動測試設備（ATE）精密電源、高要求電機驅動等，代表產品包括開步電子PCSR系列、VPG的CSM36372512系列。

金屬箔采樣電阻

阻值1mΩ~100KΩ，精度0.01%~5%，溫度系數3ppm/℃~50ppm/℃，穩定性好、電感值低、頻率響應好、抗靜電能力強、電流噪聲低，廣泛用于高精度儀器、自動測試設備（ATE）、電子顯微鏡、軍工、航空航天、醫療設備等高端領域，產品涵蓋VPG的VCS1610、VCS1625系列、Powertron的FHR系列，以及Alpha的FNP、PC系列。

2.分流器

片裝分流器

最大電流300A~1400A，精度0.5%~5%，溫度系數100ppm/℃~200ppm/℃，具有尺寸小、重量輕、電感值小、連接端子多樣等特性，常見于汽車電子、BMS和UPS，代表性產品包括開步電子的ARCS系列、ISA的BA系列、VPG的CSM85188536等系列。

塊狀分流器

最大電流10A~20KA，精度0.1%~5%，溫度系數20ppm/℃~100ppm/℃，溫漂低，精度高，常見于充電樁、電能表、電源、計量等方面，如開步電子的RTCS系列。

3.基于分流器制造的電流傳感器

PCB+分流器

最大電流300A~1400A，集成熱敏電阻，便于工程師使用算法修正，廣泛應用于BMS、PDU、BDU、儲能設備等，如開步電子的PCBS系列、ISA的BS系列。

電流檢測模塊

最大電流300A~1000A，電流檢測精度0.1%~0.5%，可直接輸出電流檢測數據，支持全溫度范圍檢測精度不變，且具備溫度校準與電流校準功能，應用場景為UPS、充電站、儲能設備、BMS，代表性產品涵蓋開步電子的CB系列、ISA的ICD、ITV系列。

開步電子：可靠的品牌與產品選擇

作為一家面向全球的電子元器件制造商，開步電子已深耕行業近20年，始終秉承著“高性能、高穩定、高品質”的理念。公司不僅是目前唯一一家通過Digi-key認證入駐的中國電阻元器件品牌，也是全球少數實現電阻元器件全產業鏈自主可控的企業之一。

開步電子的產品直接對標國際一線品牌，在性能一致甚至更優的情況下，擁有更快的交付速度與更有競爭力的價格。以PCSR2512產品為例，其性能與品質可與國際一線品牌產品相媲美，同時在產品價格與供貨周期上表現突出；CB600系列產品得益于全產業鏈自主可控優勢，實現全溫度范圍內0.1%精度的電流采樣，有效提升電池SOC估算精度與穩定性，已被多家頭部車企廣泛應用。

品牌可靠、產品穩定、應用廣泛，成本優勢顯著，還有拒絕開步電子產品的理由嗎？
