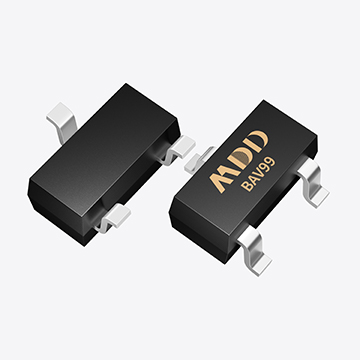

MDD辰達半導體 的 開關二極管 廣泛應用于電源電路、射頻（RF）電路和高速信號處理等領域，其主要作用是快速導通和關斷，以保證電路的正常運作。然而，開關二極管的性能不僅僅依賴于選型，還與 PCB 布局密切相關。合理的 PCB 布局能有效減小寄生電感和電容，避免信號干擾，提升開關效率和可靠性。作為 FAE，我們需要幫助客戶優化布局設計，以提高電路的整體性能。

一、開關二極管的布局需求
開關二極管的作用是切換電流，若布局不當，會帶來 過高的寄生電感和電容，影響開關速度，增加功率損耗，并導致信號失真或過熱。具體來說，以下幾個因素是布局時必須注意的：
寄生電感：二極管處于開關狀態時，寄生電感會導致電流變化過程中的延遲，影響開關性能。特別是在高速開關電路中，寄生電感會降低開關速度并增加開關損耗。
寄生電容：二極管的 PN 結自帶電容，若布局不合理，可能導致額外的寄生電容，這會降低電路的響應速度，甚至干擾信號的傳輸。
電流路徑的最短化：開關二極管的導通和關斷過程要求電流能夠迅速通過二極管。如果電流路徑過長，會增加電感和電阻，導致信號衰減和能量損耗。

二、合理的 PCB 布局技巧
為了有效減少寄生電感和電容，并提高二極管的開關性能，以下布局技巧應得到關注：
1. 靠近負載放置開關二極管
目標：減少電流的路徑長度，降低寄生電感。
建議：開關二極管應盡量放置在負載端附近，以確保電流從負載流向二極管的路徑最短。這有助于快速響應并減少電流的滯后，提升開關速度。
2. 優化地線布局
目標：提供穩定的回流路徑，避免地電位波動。
建議：地線應盡量寬且短，以減少地回路的電阻和電感。在高速電路中，單獨的接地層可以有效減少地電位波動，避免不必要的 EMI（電磁干擾）。
3. 合理規劃信號線和電源線
目標：避免信號線和電源線交叉，減少互相干擾。
建議：開關二極管應與高速信號線和電源線分開布置，避免電流變化對信號線產生干擾。在高頻電路中，信號線和電源線應遵循 差分布線 的原則，以減少串?dāng)_和干擾。
4. 使用較寬的銅箔
目標：降低導線電阻，減少功率損耗。
建議：使用較寬的銅箔或加大銅箔厚度，降低電流通過時的電阻，減少熱量生成，并改善開關二極管的散熱性能。
5. 減少通過二極管的電流尖峰
目標：避免過大的電流尖峰，保護二極管。
建議：通過在二極管兩端增加 RC 網絡 或 TVS 等元件來抑制浪涌電流，保護二極管免受電流尖峰的損害。
6. 優化布線層數與層間電容
目標：減少布局中的寄生電容，保證信號的完整性。
建議：在多層 PCB 中，盡量避免信號線與電源線過于接近?？梢允褂眠m當?shù)?隔離層 和 參考地層 來減小信號線與電源線之間的耦合，降低寄生電容。
7. 使用適當?shù)?PCB 封裝和散熱設計
目標：有效散熱，提升開關二極管的穩定性。
建議：對于高功率的開關二極管，應選擇散熱性能較好的封裝，如 DO-214 或 SMC 等。適當設計散熱孔和散熱銅箔區域，幫助二極管快速散熱，避免因溫度過高而導致二極管失效。

三、常見的 PCB 布局錯誤
過長的電流路徑：電流路徑過長會增加電感和電阻，導致開關二極管響應遲緩，甚至出現失效。
信號線與電源線靠得太近：信號線和電源線相互干擾，會導致高頻噪聲和信號畸變。
不合理的地線布局：地回路設計不良會導致地電位波動，進而影響二極管的穩定性和電路的整體性能。

合理的 PCB 布局 對 開關二極管 的性能至關重要。減小寄生電感和電容、縮短電流路徑、優化信號和地線布局，以及 采用合適的封裝和散熱設計，都能有效提高二極管的開關速度和穩定性。作為 FAE，我們在支持客戶時，必須幫助他們充分了解這些布局技巧，從而避免常見的布局錯誤，提升電路的效率與可靠性。
