精密制造的產線節奏日益加快，傳統三坐標測量機面臨著“要么放慢速度保精度，要么犧牲精度換速度”的困境制約著生產效率的提升。Mizar Gold三坐標測量機通過材料創新與傳動優化，實現了測量速度快的同時不損失精度。

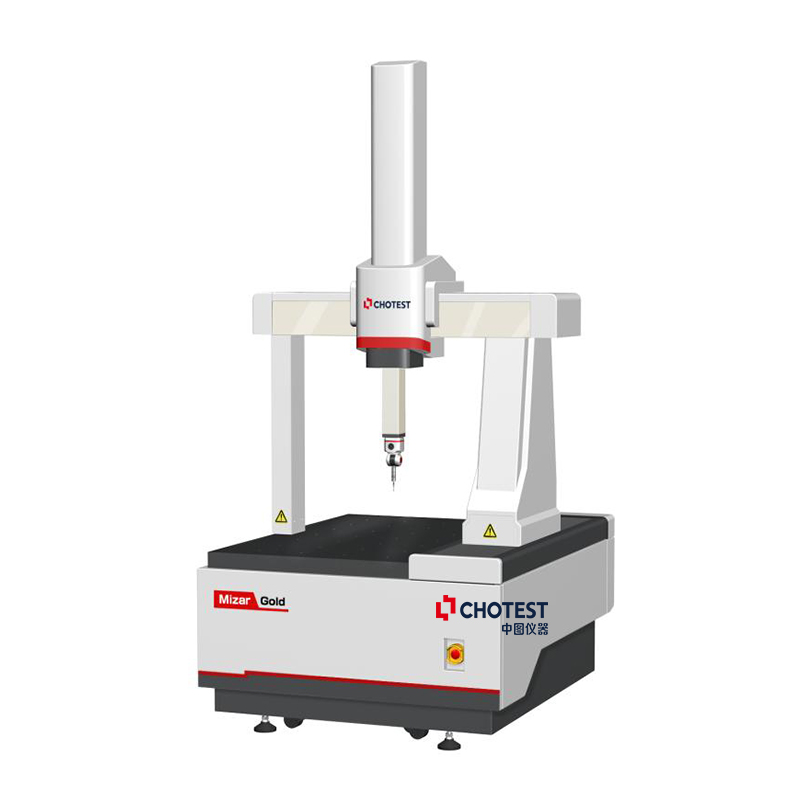

Mizar Gold：效率提升=陶瓷超高剛性×有限元輕量化優化

三坐標測量機的運動速度和精度，本質上取決于其對抗慣性干擾與結構形變的能力。傳統設備采用的花崗巖或鋁合金橫梁，在效率與精度間艱難取舍：如果要提高剛性而增加材料厚度，會導致儀器重量增加，慣性加大，反而限制了加速度；如果為了減輕重量而削減材料，又會在高速運動中因剛性不足產生形變，直接破壞測量精度。

針對這一難題，Mizar Gold三坐標選用的99瓷陶瓷材料，彈性模量達到300-400GPa，剛性足以抵抗高速運動時的滑架壓力，形變控制在納米級；同時，陶瓷的密度與花崗巖、鋁合金基本持平，配合整機有限元分析優化的結構設計，實現了高剛性與輕量化的平衡。這種特性讓設備在運動時的慣性大幅降低，為高速運動奠定了物理基礎。

高剛性鋼絲帶+多楔帶傳動系統，同步保障速度與精度

高速運動的動力傳遞若存在“滯后效應”，再精密的結構也會出現精度偏差。傳統齒輪傳動雖能提供較大扭矩，但齒間嚙合的間隙與彈性變形，會導致指令運動與實際運動存在微小時差——當設備從低速切換到高速，或從正向運動轉為反向運動時，這種滯后會被放大，表現為測頭定位的瞬間偏差，也就是行業常說的動態誤差。

高剛性鋼絲帶+多楔帶的三坐標傳動系統，近乎避免了“滯后效應”：

1、高剛性鋼絲帶作為主傳動載體，其簾布層結構確保在高速牽引時不產生彈性形變，將動力傳遞的響應時間控制在微秒級；

2、多楔帶的多接觸面對稱設計，既增加了傳動摩擦力，又消除了單根皮帶傳動的側向偏移，確保動力分布均勻。

在520mm/s的高速運動中，Mizar Gold三坐標測頭的實際位置與指令位置的偏差始終小于0.5μm。

Mizar Gold三坐標通過陶瓷材料構建的“高剛性-輕量化”，配合傳動系統的“零滯后”設計，將“高速”與“高精度”從對立關系轉化為協同效應。這種效率提升的底層邏輯，不僅意味著檢測時間的縮短，更代表著生產鏈路中質量控制節點的高效運轉——當測量不再成為產線瓶頸，精密制造的整體效能將實現質的飛躍。
