近年來，隨著分布式光伏裝機規?？焖贁U(kuò)大，由于項目分散大，施工相對復雜，隨之而來的安全問題也逐漸引起有關部門的重視。國家能源局2025年將分布式光伏納入新型電力系統安全共治體系，要求強化全生命周期監管，并要加強電站直流側設備的運行安全監測，直流匯流箱環節，作為電站中最基礎的單元之一，匯流箱的可靠性直接關系到整個光伏系統的穩定運行。

在這種背景下，電流監測能力被提升到了一個前所未有的高度。本文將從匯流箱的作用、電流檢測的需求和方案選擇入手，探討電流傳感器在匯流箱中的具體應用價值。

一、光伏直流匯流箱簡介

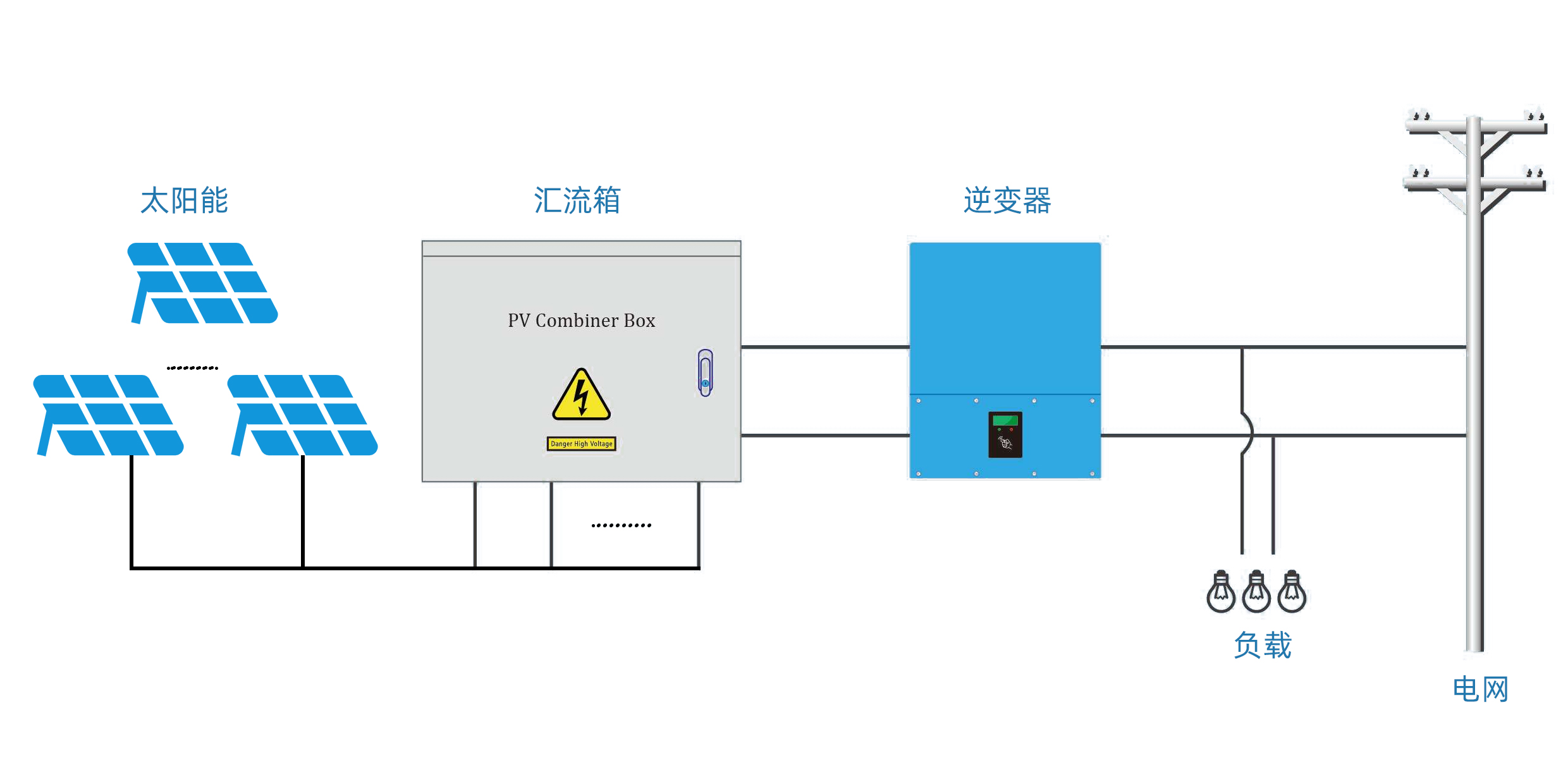

光伏匯流箱（PV Combiner Box）是光伏發電系統中的關鍵電氣設備，主要用于將多個光伏組串的直流輸出電流集中匯流，并通過保護裝置傳輸至逆變器。

在這個過程中，匯流箱不僅僅是一個“分流+匯流”的電氣接口，它還承擔了電氣安全保護的功能。通常，一個標準匯流箱會包含：

• 電流匯集?：支持6-24路組串并聯輸入，通過母線集中輸出，減少逆變器端接線復雜度;?
• 多重保護：集成直流斷路器或熔斷器、防雷模塊、防反接二極管等，實現過流、短路、雷擊、浪涌等故障防護?；
• 檢測單元：配備傳感器和RS485通訊接口，實時監測各支路電流、電壓及絕緣阻抗，支持遠程運維?。

可以說，匯流箱既是光伏陣列與逆變器之間的“中轉站”，也是光伏電站安全運行的第一道防線。

二、電流檢測的必要性

光伏匯流箱里的電流檢測，其實是整個光伏電站安全、運維、效率提升的關鍵環節，可以從以下幾個角度來理解其必要性：

1. 保障系統安全

• 光伏組件串聯接入?yún)R流箱后，如果某一路發生短路、接地故障或電流異常偏大，就可能燒毀匯流箱內的熔斷器、匯流母排，甚至引發火災。
• 實時電流檢測能快速發現異?；芈?，通過保護動作（熔斷、斷路或報警）來避免故障擴大。?

1. 提升運維效率

• 在大型電站中，一個匯流箱可能接入十幾到幾十路光伏組件串，傳統人工巡檢幾乎不可行。
• 通過電流傳感器監測各路電流，可以在后臺系統中快速定位異常支路，省去大量人工排查，提高運維效率。

1. 防止發電損失

• 如果某個光伏組件串因遮擋、老化或連接不良導致電流異常偏小，就會造成發電量下降。
• 電流檢測能幫助及時發現這類問題，減少“帶病運行”造成的發電損失。

1. 配合智能監控系統

• 電流檢測數據可上傳至電站監控系統（SCADA 或電站運維平臺），實現遠程監測、故障預警。
• 結合電壓檢測、溫度檢測等數據，還能進行組件級健康診斷和發電性能分析。

1. 符合安全與并網規范

• 國內外標準（如 IEC 61724、GB/T 19964）都要求光伏電站具備完善的監測與保護措施。
• 匯流箱電流檢測已成為合規建設的基本配置，尤其是分布式和大型地面電站。

光伏匯流箱電流檢測不是“可選項”，而是保障電站安全、合規、經濟運行的必要措施。

三、匯流箱電流檢測方案對比

綜合比較來看，霍爾電流傳感器在光伏直流匯流箱中應用更為廣泛，特別是面對數十安到數百安的電流范圍時，其可靠性和安全性優勢尤為明顯。

四、AN1V PB303簡介

AN1V PB303系列是芯森電子自主研發的一款基于霍爾原理的開環電流傳感器，內部采用ASIC技術，具有體積小、無插入損耗和良好絕緣性能的特點。

其主要特性包括：

• 額定電流范圍：50A～300A，多型號可選，覆蓋匯流箱常見電流區間；
• 帶寬：250kHz，可實現對快速故障的及時響應；
• 快速響應：2.5μs跟蹤時間，實時監測過流/短路；
• 隔離耐壓：4.8kV，有效保障高壓直流環境下的測量安全；
• 精度：典型誤差在±1%以內，滿足光伏運維的監測需求；
• 低溫漂：增益誤差±1.5%、零點誤差±10 mV；
• 高絕緣設計：符合IEC 61800-5-1和IEC 62109-1 CAT III標準，適用于高壓直流環境（如475V/960V RMS應用）；
• 寬溫度適應性：-40~150°C工作范圍，滿足戶外極端環境；
• 無插入損耗：不影響系統效率，節能減排。
• 小型化：便于集成在緊湊的匯流箱內部。

結合匯流箱的應用場景，AN1V PB303能夠：

• 實現實時支路電流監測，方便運維人員快速定位故障；
• 支持過流、短路等異常的快速識別，縮短保護動作時間；
• 提升電站安全合規性，滿足監管部門對監測環節的要求。

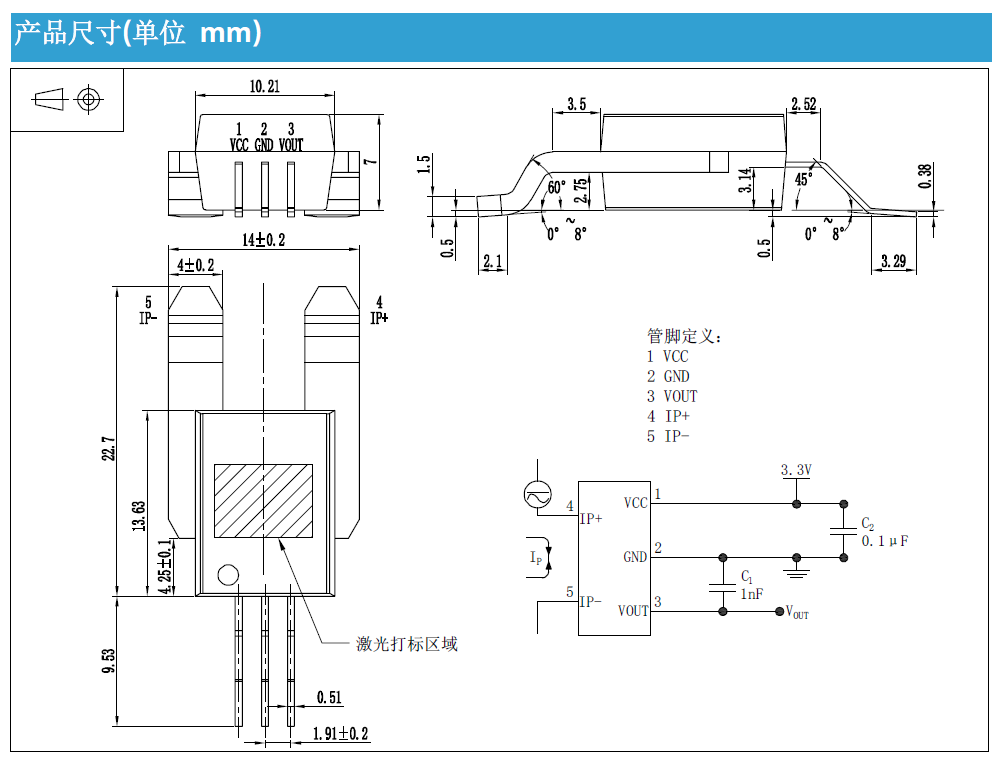

尺寸圖及典型應用連接圖

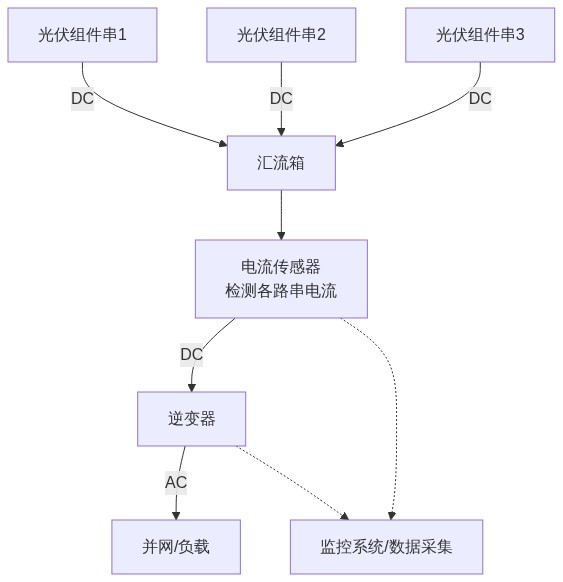

五、匯流箱電流檢測原理示意圖

下圖展示了匯流箱中多路光伏組件如何通過電流傳感器進行監測，再匯流至母排，最終送往逆變器：

六、結語

光伏直流匯流箱是電站中最基礎、但也是最容易被忽視的環節。隨著行業監管趨嚴，電流監測已成為保障電站安全運行的“必選項”。

在這一背景下，像AN1V PB303這樣的霍爾電流傳感器，為匯流箱提供了可靠、低損耗、響應快的電流檢測手段。它們看似微小，卻構成了光伏電站安全監測的基礎環節。

未來，隨著光伏規?；瘧?yīng)用的深入，電流傳感技術將在電站安全和智能運維中發揮越來越重要的作用。
