硬件連接

- 網關 (E870-L470LG12-O)：

- 使用網線連接設備。
- PC通過數據線連接到設備的USB2口。
- 給設備上電。

- 節點 (E78-400TBL-02)：

- PC通過數據線連接到設備。

步驟說明

一、進入配置

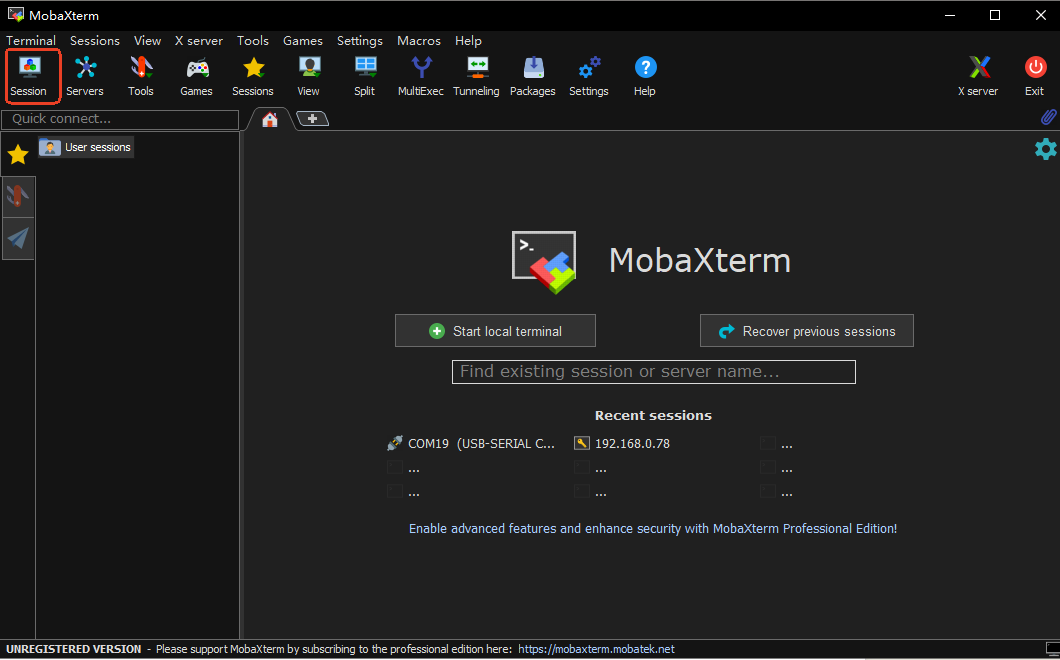

打開配置工具 MobaXterm 軟件（官網可下載安裝包，用戶自行安裝），點擊左上角的"Session"。

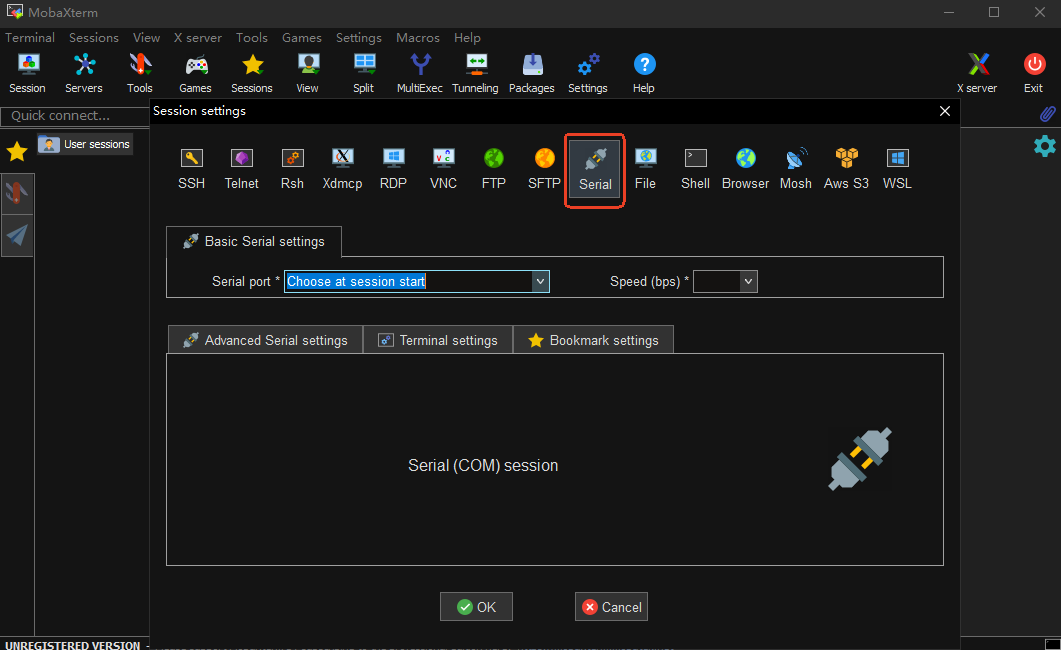

點擊"Serial"。

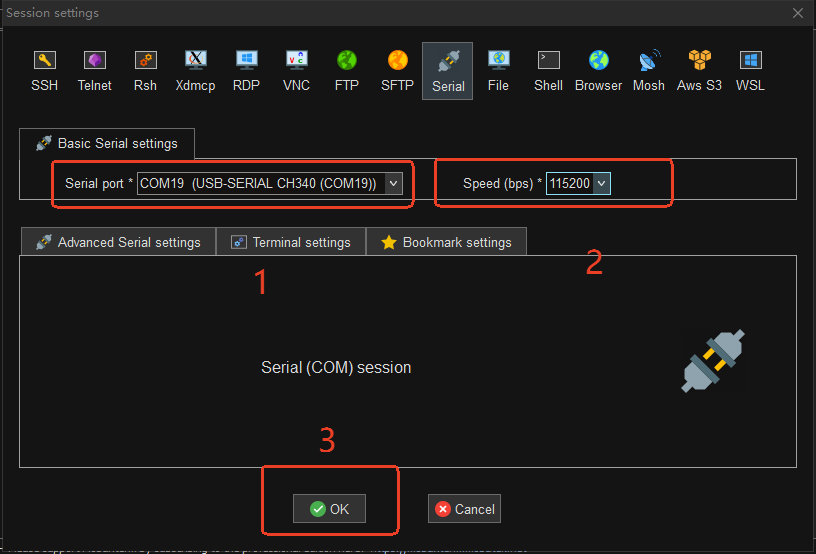

選擇端口號，修改波特率為115200，設置完成后點擊OK。

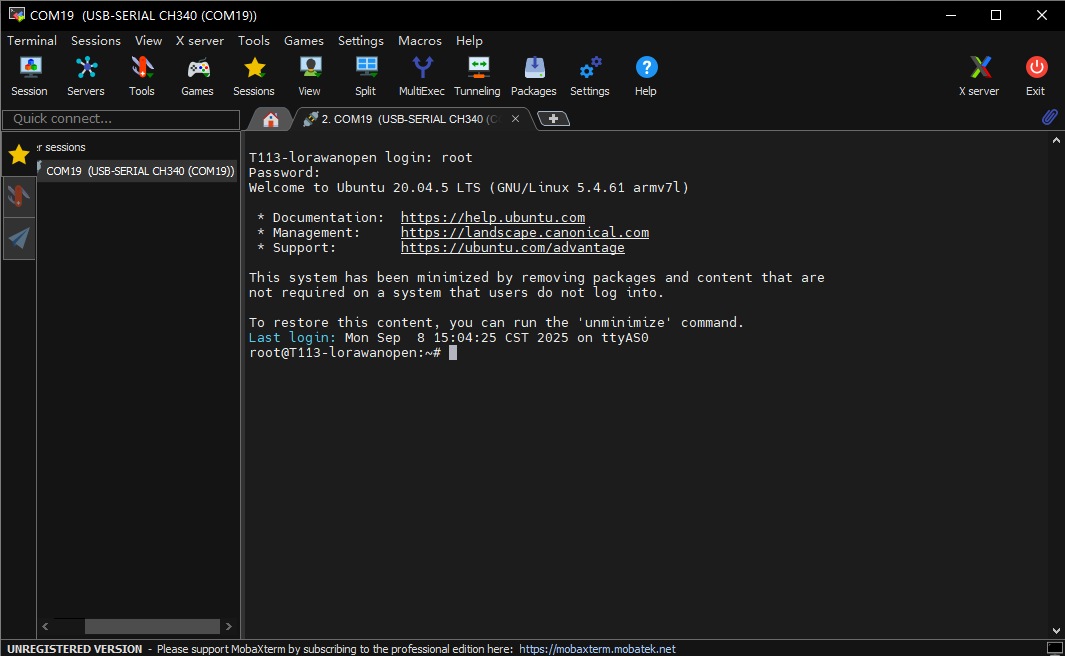

完成上一步后進入該界面（最開始無"T113-lorawanopen login："字樣，需要敲一下回車才可以顯示），依次輸入賬號和密碼，賬號和密碼均為"root"。

如需修改網關/服務器配置，則使用指令直接控制，本次演示使用默認參數不進行修改。

網關腳本：

腳本文件：/root/lorawanopen/gateway/gw.sh

快捷命令：gw

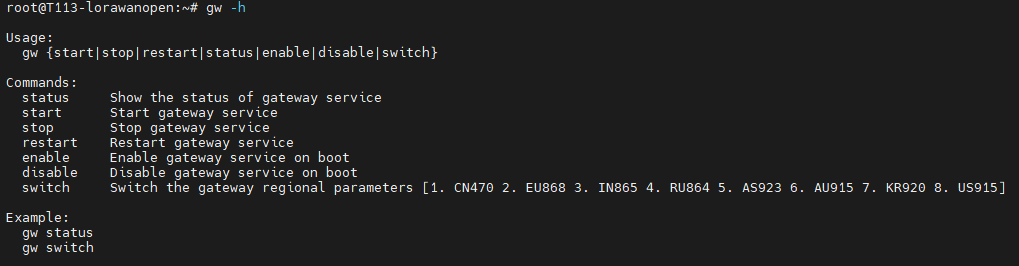

腳本幫助（提示說明）：gw -h或gw --help

gw status：查看網關運行狀態。

gw start：?jiǎn)?dòng)網關服務。

gw stop：停止網關服務。

gw restart：重啟網關服務。

gw enable：使能網關服務，開機自啟動。

gw disable：禁用網關服務，關閉開機自啟動。

gw switch：切換網關運行的地區頻段，共8個，切換后需重啟網關服務才可以生效（切換的頻段需當前設備支持才可正常使用）。

服務器腳本：

腳本文件：/root/lorawanopen/chirpstack/cs.sh

快捷命令：cs

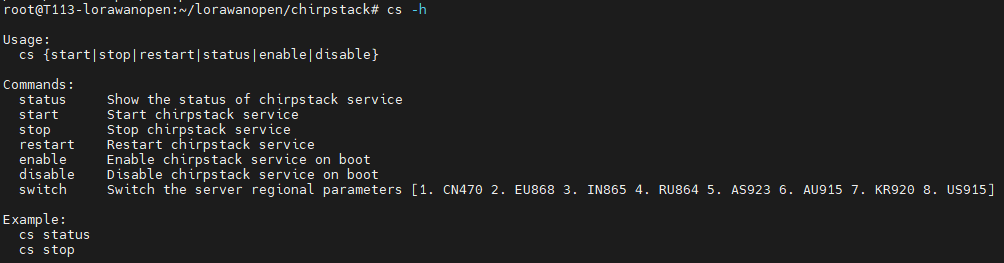

腳本幫助：cs -h或cs --help

cs status：查看服務器運行狀態。

cs start：開啟服務器。

cs stop：停止服務器。

cs restart：重啟服務器。

cs enable：使能服務器，開機自啟動。

cs disable：禁用服務器，關閉開機自啟動。

cs switch：切換服務器運行的地區頻段，共8個，切換后需重啟服務器才可以生效（需要停止后再開啟，直接重啟只能重啟服務，但無法讓配置文件生效）。

二、網關、節點入網連接

設備出廠服務器和網關均默認啟動，同時服務器中已設置默認的一組網關和節點參數，上電后網關會自動連接，此時僅需配置節點參數即可。CN470節點默認的參數為：

• DEVEUI:0000000000000925
• APPKEY:f06675ca596fdb5c54c63b4d6f82748e
• APPEUI (JOINEUI):0000000000000000

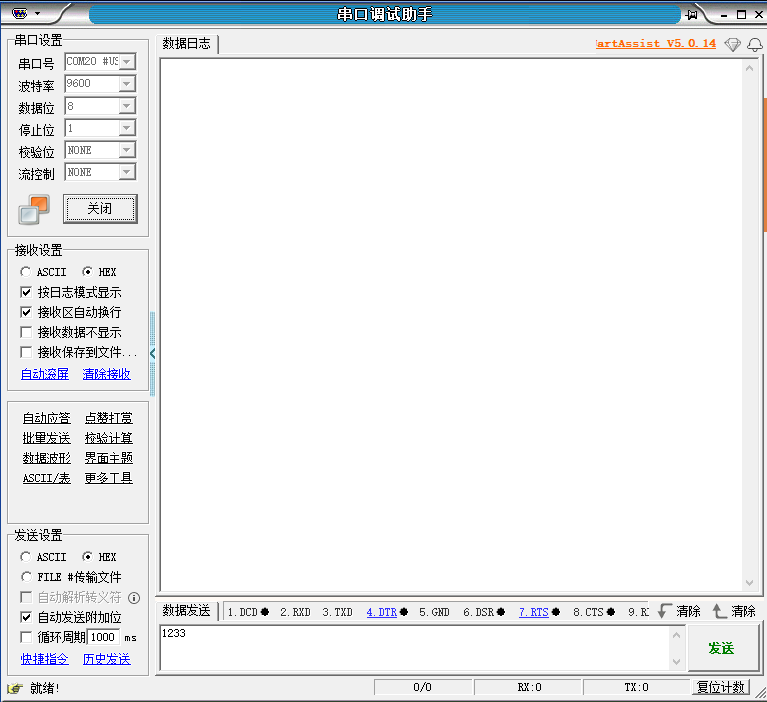

打開串口助手，E78節點串口參數默認為9600，8，N，1。

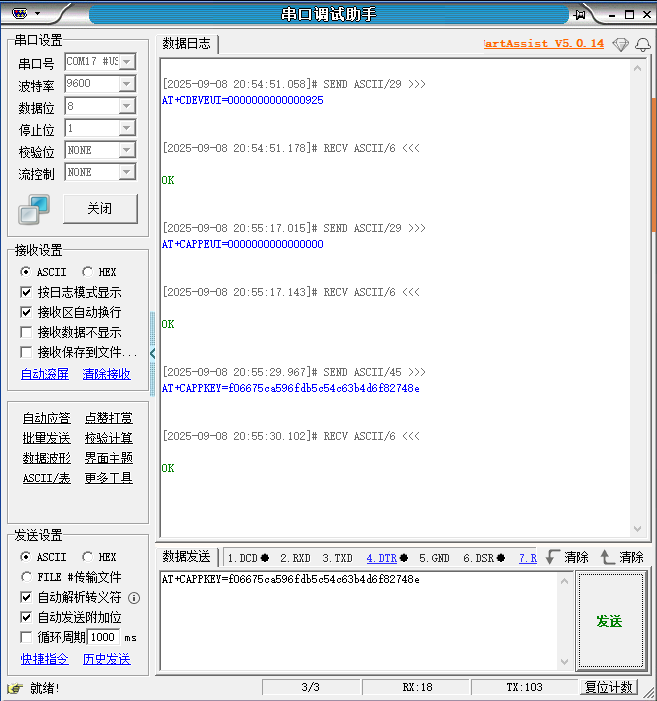

通過指令配置DEVEUI、APPKEY、APPEUI，同時可通過指令A(yù)T+CCLASS?查詢節點工作模式，本次演示使用CLASS C，如果節點不是CLASS C則可使用指令A(yù)T+CCLASS=2設置為CLASS C 模式。

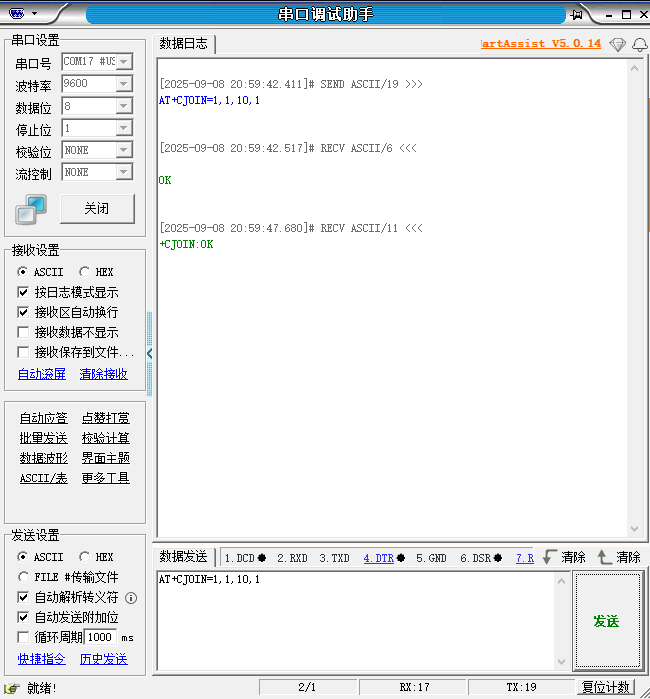

通過AT+CJOIN指令發送入網請求。

收到"+CJOIN：OK"則入網成功。

三、通信測試

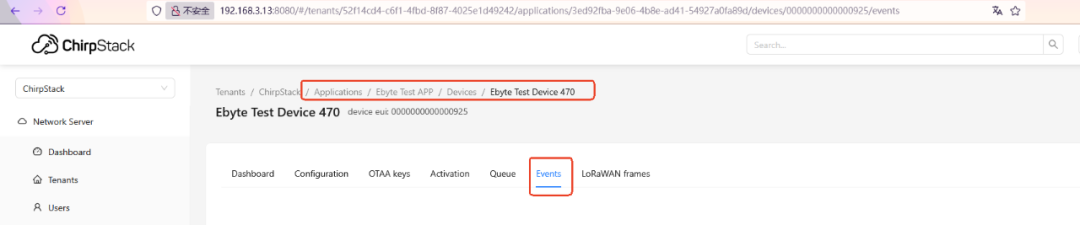

進入ChirpStack后臺查看上下行日志。（通過"ifconfig"指令可查詢當前設備IP，通過IP+8080進入ChirpStack后臺并登錄，密碼均為"admin"）

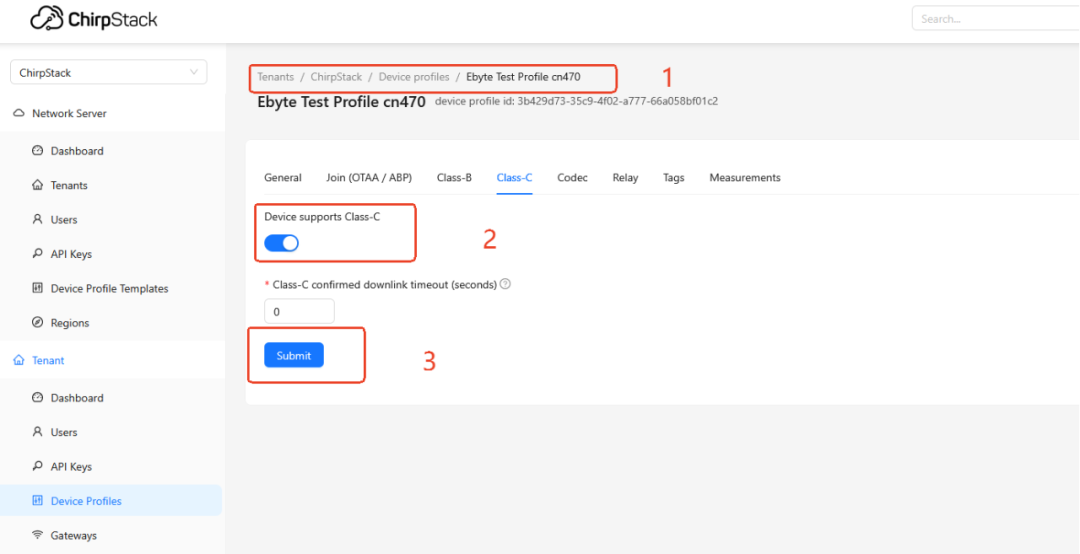

服務器設置為CLASS C模式。

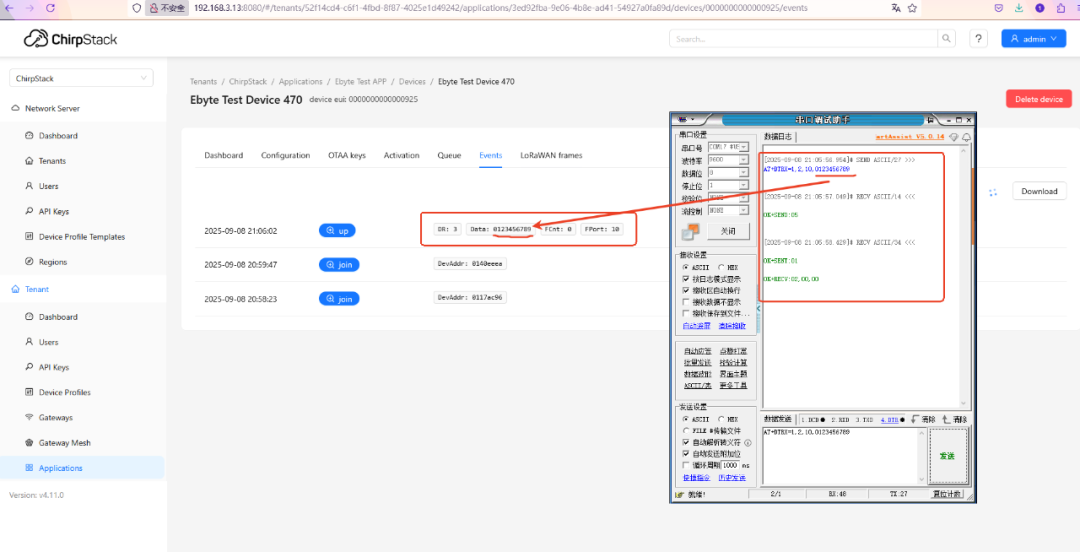

節點通過AT+DTRX發送數據到服務器。

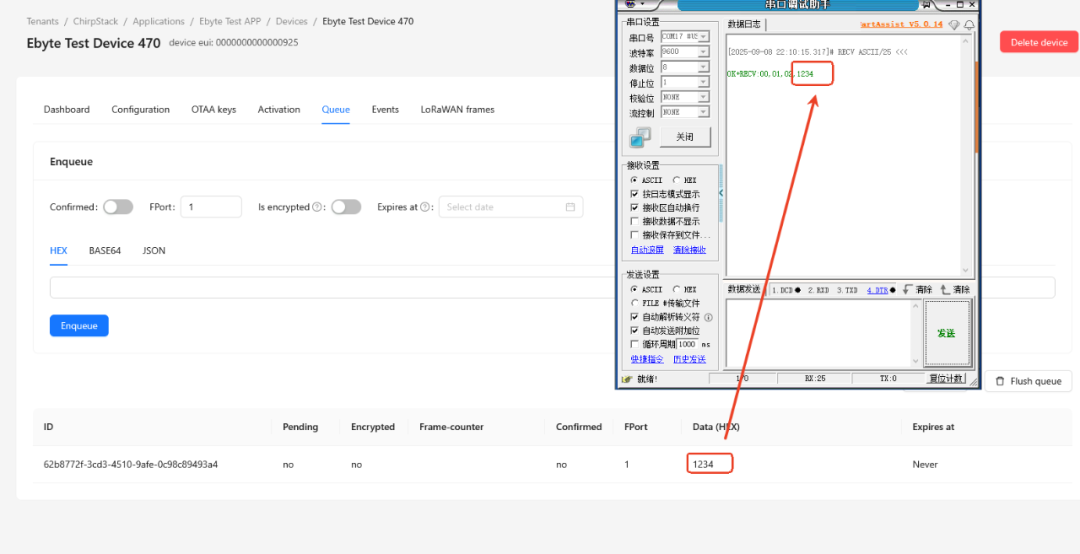

服務器通過Queue下發數據到節點。
