Texas Instruments OPAx310/OPAx310-Q1運算放大器是單通道 (OPA310/OPA310-Q1)、雙通道 (OPA2310) 和四通道 (OPA4310) 放大器，低電壓范圍為1.5V至5.5V。高輸出電流運算放大器具有軌到軌輸入和輸出擺幅能力。這些放大器具有強大的ESD性能，采用故障安全輸入ESD結構，輸入端與正電源軌之間無二極管連接。OPAx310S提供非常快的關斷響應，具有1μs的典型啟用、禁用時間，可在應用涉及占空比放大器信號鏈時實現節能。TI OPAx310/OPAx310-Q1運算放大器具有內部電流限制和熱關斷保護功能，采用小型標準電源焊盤封裝。 這樣，在高輸出電流條件下工作時就會更加穩健。

數據手冊：*附件：Texas Instruments OPAx310，OPAx310-Q1 運算放大器數據手冊.pdf

這些運算放大器的擺幅非常接近電源軌，在5.5V電源電壓下，整個溫度范圍內最小短路電流為75mA。通過仔細并聯多個運算放大器實現了更高的輸出電流能力。OPAx310系列的穩健設計有助于簡化電路設計，集成了RFI和EMI抑制濾波器，在輸入過驅條件下不會出現相位反轉。該器件具有出色的AC性能，增益帶寬為3MHz，可驅動高達250pF的電容負載，且無持續振蕩。

OPAx310/OPAx310-Q1運算放大器非常適合用于LED驅動器、LCD驅動器、激光驅動器和TEC驅動器應用，也可用作基準緩沖器、保護放大器或分立LDO。

特性

• 5.5V高輸出電流時±150mA典型ISC
• 從關斷到快速啟用的典型時間為1μs，OPAx310-Q1典型時間為0.9μs
• 寬工作電源電壓范圍：1.5V至5.5V
• 低輸入失調電壓：±250μV（典型值）
• 失效防護輸入：輸入端與V+之間沒有二極管
• 優化的靜態電流：165μA/通道（典型值）
• 軌到軌輸入和輸出
• 增益帶寬：3MHz（5.5V時典型值）
• 熱噪聲本底：16nV/√Hz（典型值）
• 單位增益穩定
• 驅動高達250pF，且無持續振蕩
• 內部RFI和EMI濾波輸入引腳
• 工作溫度范圍：-40°C至125 °C

APD/LED/EML偏置，具有電流檢測功能

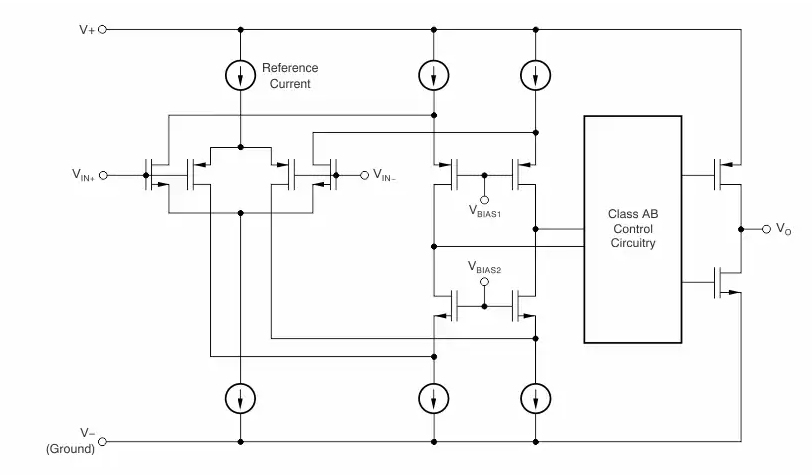

框圖

OPAx310系列運算放大器技術解析與應用指南

一、產品概述與核心特性

Texas Instruments的OPAx310系列是包含單通道(OPA310)、雙通道(OPA2310)和四通道(OPA4310)的低電壓(1.5V至5.5V)、高輸出電流運算放大器，具有軌到軌輸入輸出特性。該系列最新修訂版為SBOSAA1H（2022年4月發布，2024年11月修訂），主要特點包括：

? 關鍵參數規格： ?

• ?超高輸出電流?：±150mA典型短路電流(5.5V供電時)
• ?快速使能時間?：從關斷狀態喚醒僅需0.9μs(典型值)
• ?寬工作電壓范圍?：1.5V至5.5V(±0.75V至±2.75V)
• ?低失調電壓?：±250μV典型值
• ?靜態電流優化?：165μA/通道(典型值)
• ?增益帶寬積?：3MHz典型值(5.5V時)
• ?熱噪聲基底?：16nV/√Hz典型值
• ?工作溫度范圍?：-40°C至125°C

? 創新設計亮點： ?

• 失效安全輸入結構：輸入端與正電源間無二極管連接
• 集成RFI/EMI濾波輸入引腳
• 可驅動250pF容性負載而不產生持續振蕩
• 提供帶關斷功能的S版本(OPA310S/OPA2310S/OPA4310S)

二、架構設計與引腳配置

2.1 功能框圖分析

OPAx310采用互補輸入級架構：

• N通道差分對與P通道差分對并聯工作
• P通道對覆蓋(V-)至(V+)-0.4V輸入范圍
• N通道對覆蓋(V+)-0.4V至(V+)輸入范圍
• 過渡區(V+)-0.5V至(V+)-0.3V內兩對同時工作

2.2 封裝選項

? 單通道型號(OPA310/OPA310S)： ?

• 5引腳SOT-23(DBV)：2.9mm×2.8mm
• 5引腳SC70(DCK)：2.1mm×1.25mm
• 5引腳X2SON(DPW)：0.8mm×0.8mm

? 雙通道型號(OPA2310/OPA2310S)： ?

• 8引腳SOIC(D)：4.9mm×6mm
• 8引腳WSON(DSG)：2mm×2mm
• 10引腳X2QFN(RUG)：1.5mm×2mm

? 四通道型號(OPA4310/OPA4310S)： ?

• 14引腳SOIC(D)：8.65mm×6mm
• 16引腳WQFN(RTE)：3mm×3mm（帶散熱焊盤）

三、電氣特性深度解析

3.1 直流性能

• ?輸入失調電壓?：
  • 典型值±250μV，最大值±1.3mV(-40°C至125°C)
  • 溫漂±0.5μV/°C典型值
• ?輸入偏置電流?：
  • ±1pA典型值(5V供電時)
  • 最大值±30pA
• ?開環增益?：
  • 125dB典型值(5.5V供電，RL=10kΩ)
  • 保證100dB最小值

3.2 交流性能

• ?頻率響應?：
  • 增益帶寬積：3MHz(5.5V供電)
  • 壓擺率：3V/μs(5.5V供電)
• ?噪聲特性?：
  • 0.1Hz-10Hz噪聲：4μVp-p
  • 電壓噪聲密度：16nV/√Hz@1kHz
• ?失真性能?：
  • THD+N：0.0005%(1kHz，5.5V供電，RL=10kΩ)

3.3 保護特性

• ?短路保護?：
  • 5.5V時最小±75mA輸出電流
  • 熱過載保護閾值168°C
• ?ESD保護?：
  • HBM模式±4000V(OPA2310)
  • CDM模式±1500V

四、典型應用電路

4.1 低邊電流檢測電路

?設計實例參數?：

• 分流電阻：100mΩ
• 檢測范圍：0-1A
• 增益設置：RF=57.6kΩ，RG=1.2kΩ(G=49V/V)
• 輸出范圍：0-4.9V

?性能表現?：

• 線性誤差<0.1%
• 帶寬>100kHz
• 通過CISPR 32 Class B EMI測試

4.2 LED驅動電路

?創新設計?：

• 利用高輸出電流直接驅動LED
• 并聯多個放大器可提升驅動能力
• 關斷功能實現PWM調光

?保護措施?：

• 串聯電阻限制峰值電流
• 添加TVS二極管防止感性反沖

五、PCB設計要點

1. ?電源去耦?：
   • 每個電源引腳配置0.1μF陶瓷電容
   • 盡量靠近器件引腳放置
2. ?熱管理?：
   • 使用熱焊盤封裝時確保與負電源連接
   • WQFN封裝建議使用4層板設計
3. ?信號走線?：
   • 反饋電阻靠近放大器放置
   • 敏感走線遠離高頻信號源
4. ?EMI優化?：
   • 對稱布局輸入/輸出路徑
   • 對敏感節點使用屏蔽保護環

六、選型指南
