電力系統中的過流保護繼電器技術仍被廣泛用作配電系統和從一端饋電的輸電線路中的故障檢測手段。對于從兩端饋電的線路，它與定向繼電器一起使用。過電流保護繼電器也與距離繼電器一起使用，以提供備用保護。

故障電流電平檢測器稱為過流繼電器；它們的靜態形式比它們的電磁對應物更復雜。

一、與電磁形式相比，靜態形式具有以下優點：

·CT負擔低，因此需要更小的CT。

·單元的緊湊性和面板空間的減少。

·由于沒有運動部件，可實現瞬間復位，便于斷路器自動重合閘的應用。

·低維護、長壽命、不受沖擊和影響

·沒有過度傾斜和特征精度。

在傳統的過電流繼電器中，出于所有實際目的，假定跳閘時間與繼電器的工作電流成反比。

二、靜態時間電流繼電器的工作原理：

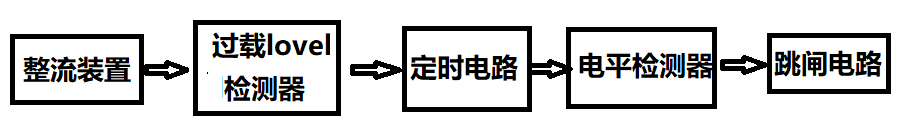

電力系統中的靜態過流保護繼電器由一個將交流信號轉換為直流電平的整流單元、后接過載電平檢測器定時電路、電平檢測器和跳閘組成。圖中顯示了時間電流繼電器的框圖。

來自線路CT的電流通過輔助CT降低到1/1000，輔助CT在初級上有一個抽頭以選擇所需的啟動和電流范圍，其整流輸出提供給過載水平檢測器和RC定時電路.當定時電容器上的電壓達到觸發電平檢測器的值時，就會發生跳閘。

時序和曲線整形有多種方法。定時電容器通常由來自CT電流的電壓充電，例如來自整流電流流過的非線性電阻器兩端的電壓。這也有助于通過非線性電阻器和RC網絡將時間-電流特性塑造成所需的曲線。

三、時間和電流特性：

時間-電流繼電器動作時間的一般表達式為：
