Texas Instruments AMC1333M10增強隔離式Δ-Σ調制器的輸出與輸入電路由抗電磁干擾性能極強的電容式隔離柵隔開。該隔離柵經過認證，可按照DIN EN IEC 60747-17 (VDE 0884-17)和UL1577標準實現高達8000VPEAK的增強型隔離，并支持高達1.5kVrms的工作電壓。此外，該隔離柵可將系統中以不同共模電壓電平運行的各器件隔開，并保護低壓側免受可能對操作人員有害的電壓沖擊。

數據手冊：*附件：Texas Instruments AMC1333M10增強隔離型調制器數據手冊.pdf

TI AMC1333M10增強型隔離式Δ-Σ調制器提供完整的雙極±1V輸入電壓范圍，具有高輸入電阻，在高壓應用中支持將器件直接連接電阻分壓器。該器件的輸出位流同步到內部生成的時鐘。

特性

• 線性輸入電壓范圍：±1V
• 高輸入阻抗：2.4G?（典型值）
• 低直流誤差：
  • 失調誤差：±0.5mV（最大值）
  • 失調漂移：±4μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 高CMTI：100kV/μs（最小值）
• 10MHz內部時鐘發生器
• 高側電源缺失檢測
• 低EMI：符合CISPR-11和CISPR-25標準
• 安全相關認證：
  • 8000V峰值增強型隔離，符合DIN EN IEC 60747-17 (VDE 0884-17)
  • 符合UL1577標準且長達一分鐘的5700VRMS隔離
• 完全指定擴展工業溫度范圍：–40°C至+125°C

典型應用

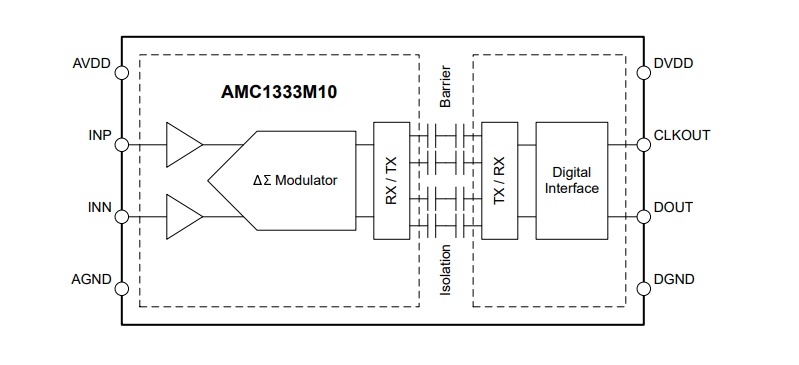

功能框圖

AMC1333M10增強隔離型ΔΣ調制器技術解析與應用指南

一、器件概述

AMC1333M10是德州儀器(TI)推出的一款精密增強隔離型ΔΣ調制器，采用8引腳寬體SOIC封裝，具有以下核心特性：

?關鍵參數?：

• 線性輸入電壓范圍：±1V
• 超高輸入阻抗：2.4GΩ（典型值）
• 低DC誤差：
  • 偏移誤差：±0.5mV（最大值）
  • 增益誤差：±0.2%（最大值）
• 內部10MHz時鐘發生器
• 工作溫度范圍：-40°C至+125°C

?隔離特性?：

• 8000VPEK增強隔離（符合DIN EN IEC 60747-17標準）
• 5700VRMS隔離（UL1577認證）
• 超高CMTI：100kV/μs（最小值）

該器件通過電容隔離技術實現高電壓側與低電壓側的信號傳輸，特別適合電機驅動、變頻器、保護繼電器等需要高壓隔離的工業應用場景。

二、架構與工作原理

2.1 功能框圖

AMC1333M10采用二級ΔΣ調制器架構：

1. ?輸入級?：全差分放大器驅動開關電容網絡
2. ?調制核心?：二階ΔΣ調制器將模擬信號轉換為數字比特流
3. ?隔離通道?：基于SiO2電容屏障的OOK調制技術（載波頻率480MHz）
4. ?輸出接口?：同步于內部時鐘的CMOS數字輸出

2.2 信號傳輸機制

器件采用開關電容技術實現模擬信號到數字比特流的轉換：

• 正滿量程輸入(+1V)→輸出高電平占空比90%
• 負滿量程輸入(-1V)→輸出高電平占空比10%
• 超量程輸入(≥±1.25V)→每128個時鐘周期輸出單個脈沖作為標志

這種設計使得通過簡單數字濾波即可重構原始模擬信號，典型應用中配合TMS320F2807x等MCU內置的SDFM模塊使用時可實現16位分辨率。

三、性能優化技巧

3.1 PCB布局要點

1. ?關鍵器件布局?：
   • 檢測電阻(RSNS)盡量靠近INP/INN引腳
   • 去耦電容距電源引腳<3mm
2. ?隔離屏障處理?：
   • 保持8.5mm以上的爬電距離
   • 避免在隔離區域下方布置走線
3. ?接地策略?：
   • AGND應通過獨立走線連接檢測電阻
   • 避免INN與AGND在器件引腳處直接短接

3.2 數字濾波實現

?推薦濾波器類型?：

• Sinc3濾波器(OSR=256時ENOB可達14位)
• 實現公式：
  H(z) = [ (1-z^(-OSR))/(1-z^(-1)) ]^3

?FPGA實現要點?：

• 采用累加器結構實現積分器
• 需設計抗混疊補償電路
• TI提供現成的HDL參考設計

四、常見問題解決方案

?問題1：輸入信號失真?

• 檢查輸入共模電壓是否在-0.8V至AVDD-2.4V范圍內
• 驗證RSNS兩端電壓不超過±1.25V
• 確保AGND與INN之間有直流通路

?問題2：輸出比特流異常?

• 確認高低壓側電源電壓正常
• 檢查CLKOUT信號完整性(上升時間<6ns)
• 測量輸入偏置電流應<10nA

?問題3：高溫環境下精度下降?

• 選擇低溫漂電阻(±25ppm/°C)
• 啟用系統級校準補償
• 優化PCB散熱設計（RθJA=94°C/W）
