該CDCM6208是一款高度通用、低抖動的低功耗頻率合成器，可生成八個低抖動時鐘輸出，可在類似LVPECL的高擺幅CML、正常擺幅CML、類似LVDS的低功耗CML、HCSL或LVCMOS之間進行選擇，來自兩個輸入之一，這些輸入可以具有低頻晶體或CML、LVPECL、LVDS或LVCMOS信號，適用于各種無線基礎設施基帶， 小基站、有線數據通信、計算、低功耗醫學成像以及便攜式測試和測量應用。該CDCM6208還為其四個輸出采用了創新的小數分頻器架構，可以生成任何頻率，頻率精度優于 1ppm。CDCM6208可以通過 I 輕松配置^2^C 或 SPI 編程接口，在沒有串行接口的情況下，還提供引腳模式，可以使用控制引腳將器件設置為 32 種不同的預編程配置中的一種。
*附件：cdcm6208.pdf

特性

• 低功耗的卓越性能：
  • 低噪聲合成器（265 fs-rms典型抖動）或低噪聲抖動清除器（1.6 ps-rms典型抖動）
  • 0.5W 典型功耗
  • 高通道間隔離和出色的PSRR
  • 器件性能可通過靈活的 1.8V、2.5V 和 3.3V 電源進行定制，允許混合輸出電壓
• 靈活的頻率規劃：
  • 4 個整數下分差分時鐘輸出，支持 LVPECL、CML 或 LVDS 信號
  • 4 個分數或整分差分時鐘輸出，支持 HCSL、類 LVDS 信號或 8 個 CMOS 輸出
  • 分數輸出分壓器可實現0 ppm至<1 ppm頻率誤差，無需晶體振蕩器和其他時鐘發生器
  • 輸出頻率高達 800 MHz
• 兩個差分輸入，XTAL支持，智能切換能力
• SPI，我^2^C 和引腳可編程
• 專業的用戶 GUI 可快速完成設計周轉
• 7 × 7 mm 48-VQFN 封裝 （RGZ）
• –40°C 至 85°C 溫度范圍

參數

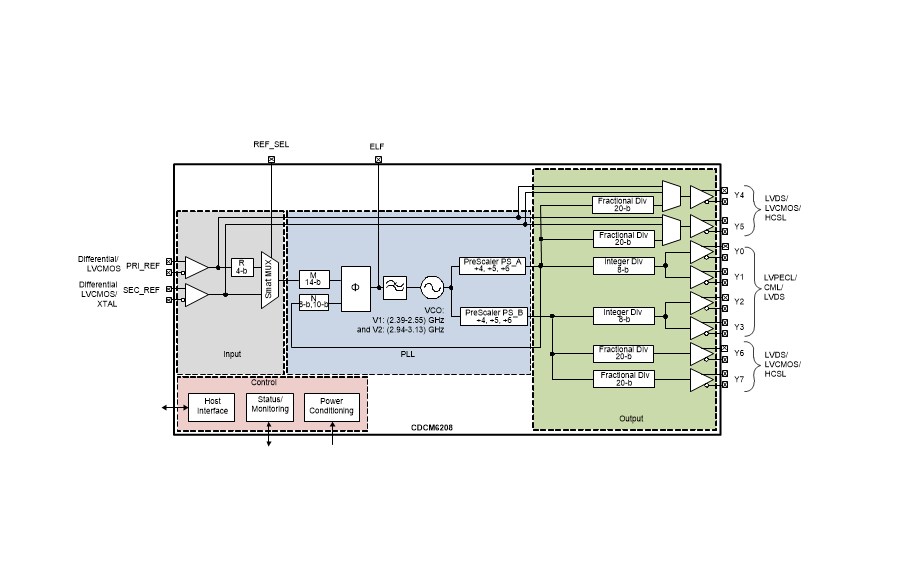

方框圖

?1. 產品概述?
CDCM6208是德州儀器（TI）推出的高性能時鐘發生器與抖動清除器，支持2:8時鐘輸出配置，集成分數分頻器，適用于無線基礎設施、網絡通信、醫療成像等高精度時鐘需求場景。其核心特性包括：

• ?低功耗與低抖動?：典型功耗0.5W，合成器模式下抖動低至265 fs-rms（整數分頻），抖動清除模式下為1.6 ps-rms。
• ?靈活頻率規劃?：支持LVPECL、CML、LVDS、HCSL等多種輸出信號類型，輸出頻率最高800 MHz。
• ?分數分頻器?：4路分數分頻輸出可實現<1 ppm的頻率誤差，無需外部晶體振蕩器。

?2. 關鍵特性?

• ?輸入兼容性?：支持雙差分輸入（PRI/SEC），兼容晶體輸入（10-50 MHz）。
• ?輸出配置?：8路差分輸出，其中4路支持分數分頻（20位分辨率），4路為整數分頻。
• ?編程接口?：支持SPI、I2C及引腳編程模式（32種預配置模式）。
• ?封裝與溫度范圍?：7×7 mm 48引腳VQFN封裝，工作溫度-40°C至85°C。

?3. 應用場景?

• ?無線基礎設施?：基帶時鐘、微基站。
• ?數據通信?：10G以太網、PCIe時鐘生成。
• ?醫療與測試設備?：高精度成像、便攜式測試儀。

?4. 技術細節?

• ?PLL性能?：雙VCO范圍（V1: 2.39-2.55 GHz；V2: 2.94-3.13 GHz），支持寬帶寬（10 Hz至400 kHz）。
• ?輸出抖動?：合成器模式下總抖動<20 ps-pp（整數分頻），分數分頻輸出抖動50-220 ps-pp。
• ?電源管理?：支持1.8V/2.5V/3.3V混合供電，內置LDO增強電源噪聲抑制（PSRR >50 dB）。

?5. 設計支持?

• ?參考設計?：提供典型應用電路（如DSP時鐘樹、SERDES接口）。
• ?布局建議?：優化PCB布局與熱設計，確保信號完整性。
• ?軟件工具?：TI提供GUI工具簡化頻率規劃與功耗估算。

?6. 文檔與支持?

• 包含完整的數據手冊、參考原理圖、熱性能指標及寄存器映射表。
• 支持在線社區（TI E2E）獲取技術協助。

該器件通過高集成度和靈活性，顯著簡化了復雜系統的時鐘設計，適用于對時序要求嚴苛的現代電子系統。
