?CDCM6208V1F 時鐘發生器與抖動清除器技術文檔總結

科技綠洲 ? 2025-09-14 10:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

該CDCM6208V1F是一款高度通用、低抖動、低功耗頻率合成器,具有以下特點: 可產生八個低抖動時鐘輸出,可在類似LVPECL的高擺幅CML之間進行選擇, 正常擺幅 CML、類似 LVDS 的低功耗 CML、HCSL 或 LVCMOS,來自兩個輸入之一,可具有 用于各種無線的低頻晶體或 CML、LVPECL、LVDS 或 LVCMOS 信號 基礎設施基帶、有線數據通信、計算、低功耗醫學成像和 便攜式測試和測量應用。該CDCM6208V1F還具有創新的小數分頻器架構,適用于其四個 可以生成任何頻率的輸出,頻率精度優于 1ppm。The CDCM6208V1F 可以通過 I 輕松配置^2^C 或 SPI 編程接口和 沒有串行接口,也提供引腳模式,可以將設備設置為 1 中的 32 使用控制引腳的不同預編程配置。
*附件:cdcm6208v1f.pdf

合成器模式下 ,整體輸出抖動性能小于 0.5 ps-rms (10 k – 20 MHz) 或 20 ps-pp (無綁定)在使用整數分頻器的輸出上,在使用 分數分頻器取決于預分頻器輸出頻率。

抖動清除模式下 ,輸出上的總輸出抖動小于 2.1 ps-rms (10 k – 20 MHz) 或 40 ps-pp 使用整數分頻器,在使用分數分頻器的輸出上小于 70 ps 至 240 ps-pp。這 CDCM6208V1F采用小型 48 引腳 7 mm × 7 mm QFN 封裝。

特性

  • 低功耗的卓越性能:
    • 低噪聲合成器(265 fs-rms典型
      抖動)或低噪聲抖動清除器(1.6 ps-rms
      典型抖動)
    • 0.5 W 典型功耗
    • 高通道間隔離和
      出色的PSRR
    • 器件性能可通過靈活的 1.8 V、2.5 V 和 3.3 V 電源
      進行
      定制,允許混合輸出電壓
  • 靈活的頻率規劃:
    • 4 個整數下分差分時鐘
      輸出,支持 LVPECL、CML 或
      LVDS 信號
    • 4 個分數或整分差分
      時鐘輸出,支持 HCSL、類
      LVDS 信號或 8 個 CMOS 輸出
    • 分數輸出分壓器實現 0 ppm 至 < 1
      ppm 頻率誤差,
      無需晶體振蕩器和其他時鐘發生器
    • 輸出頻率高達 800 MHz
  • 兩個差分輸入,XTAL支持,智能切換能力
  • SPI,我^2^C? 和引腳可編程
  • 專業用戶 GUI 可快速完成設計
    周轉
  • 7 × 7 mm 48-QFN 封裝 (RGZ)
  • –40 °C 至 85 °C 溫度范圍

參數


方框圖

?1. 產品概述?
CDCM6208V1F是德州儀器(TI)推出的高性能低功耗時鐘發生器與抖動清除器,支持2:8時鐘輸出配置,集成分數分頻器。關鍵特性包括:

  • ?低噪聲性能?:合成器模式下典型抖動265 fs-rms(整數分頻)或1.6 ps-rms(抖動清除模式)。
  • ?靈活頻率規劃?:支持LVPECL、CML、LVDS、HCSL和LVCMOS多種輸出信號類型,輸出頻率最高達800 MHz。
  • ?多協議接口?:支持SPI、I2C和引腳編程,提供32種預配置模式。

?2. 主要應用場景?

  • 無線基礎設施基帶時鐘
  • 網絡與數據通信
  • 醫療影像及高端音視頻設備

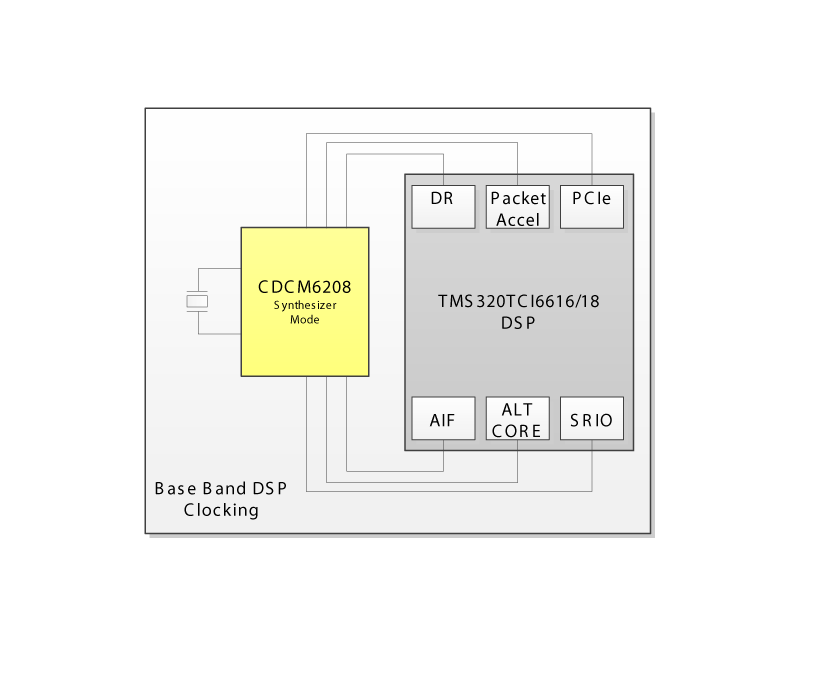

  • Keystone C66x多核DSP時鐘

?3. 核心功能模塊?

  • ?輸入接口?:雙差分輸入(PRI_REF/SEC_REF),支持晶體振蕩器(10-50 MHz)和外部參考時鐘(8 kHz-250 MHz)。
  • ?PLL架構?:集成VCO(2.39-2.55 GHz)、可編程電荷泵(0.5-4 mA)及部分外部環路濾波器
  • ?輸出分頻器?:
    • 整數分頻(Y0-Y3):1.55-800 MHz,低抖動。
    • 分數分頻(Y4-Y7):0.78-400 MHz,精度優于1 ppm。

?4. 關鍵性能參數?

  • ?抖動性能?:
    • 合成器模式:整數分頻輸出抖動<0.5 ps-rms,分數分頻50-220 ps-pp。
    • 抖動清除模式:整數分頻<2.1 ps-rms,分數分頻70-240 ps-pp。
  • ?電源管理?:典型功耗0.5 W,支持1.8 V/2.5 V/3.3 V混合供電。

?5. 封裝與工作條件?

  • ?封裝?:48引腳7×7 mm QFN(RGZ),工作溫度-40°C至85°C。
  • ?熱阻?:結到環境熱阻30.27°C/W(無氣流)。

?6. 設計支持?

  • 提供用戶GUI工具簡化頻率規劃和環路濾波器配置。
  • 支持輸出同步(SYNCN引腳)和多器件級聯,確保系統時鐘對齊。

?7. 典型應用示例?

  • ?SERDES系統?:通過低通濾波適配DSP的TX PLL帶寬,滿足10GbE鏈路抖動預算。
  • ?ADC/DAC時鐘?:實測支持100 MHz中頻信號,SNR性能媲美實驗室級時鐘源。
