一、電梯儲能系統概述

電梯儲能系統（Elevator Energy Storage System, EESS）是一種新型能源管理技術，可對電梯運行過程中產生的再生能量進行回收和存儲，實現再次利用。該系統將電梯從傳統的電能消耗設備，轉變?yōu)榧芰炕厥铡Υ媾c調節于一體的復合功能單元，有效提升建筑垂直運輸系統的能源利用效率。其核心意義在于，通過將電梯運行中產生的動能轉化為可用的電能，實現對建筑能耗的優化管理。

二、系統關鍵組件解析

儲能裝置

鋰電池：經濟性優，適合中長時儲能場景。

超級電容：具備瞬間大功率充放電能力，適配高頻能量回收場景。

能量回收單元

變頻器改造：支持四象限運行（驅動 / 發電雙向轉換），實現制動能量的電能轉化。

智能電表

核心功能：準確計量再生電量、自用電量、上網電量，作為能耗結算與系統調控的依據。

并網接口裝置

符合 GB/T 34120 標準的逆變器，確保再生電能安全并網。

三、智能電表的核心作用與數據聯動機制

智能電表憑借準確計量與動態調控能力，深度嵌入電梯儲能系統的運行邏輯，從數據感知到策略執行形成閉環管理，核心功能可歸納為四大維度：

1.全鏈路數據監測：依托高精度傳感器與實時計量技術，智能電表構建起電網、儲能裝置與電梯間的雙向電能流動圖譜。通過持續追蹤充放電量、功率曲線及能效指標，將復雜的能量轉換過程轉化為可視化數據，為系統優化提供底層支撐。

2.動態策略智能控制：借助 RS485、Modbus 等通信協議，智能電表與儲能系統形成實時聯動?；陔娋W(wǎng)峰谷電價機制，自動執行 “低谷充電蓄能、高峰釋放電能” 策略，在降低建筑用電成本的同時，緩解電網負荷壓力，實現經濟效益與能源調度的雙重優化。

3.多維度安全防護：構建覆蓋電壓、電流、溫度等關鍵參數的立體監測網絡，智能電表通過閾值預警與自動保護機制，對過充、過放、短路等異常工況快速響應。一旦觸發風險指標，立即啟動聲光報警并切斷回路，為儲能系統安全運行構筑堅實防線。

4.量化能效分析體系：通過整合歷史能耗數據，智能電表生成多維度能效報表，深度剖析儲能系統的節能貢獻。這些數據不僅為運維決策提供量化依據，還可作為商業運營的結算憑證，推動儲能項目的可持續發展。

四、安科瑞電梯儲能配套電表

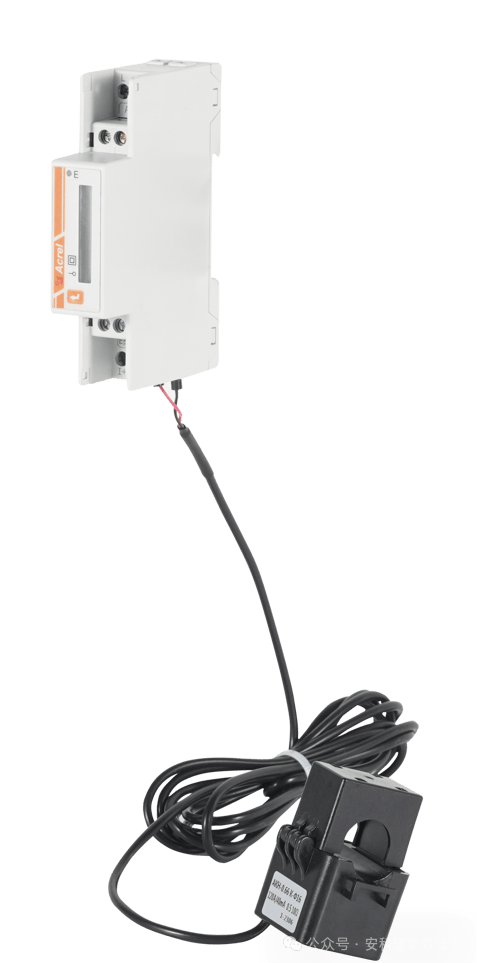

（一）交流電表：ADL200N/ADL400N 系列

ADL系列導軌式多功能電能表，是主要針對于光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電系統而設計的一款智能儀表，產品具有精度高、體積小、響應速度快、安裝方便等優點。具有對電力參數進行采樣計量和監測，逆變器或者能量管理系統（EMS）與之進行通訊，根據實時功率及累計電能實現防逆流、調節發電量、電池充放電等功能，可雙向計量，實現戶用儲能能量管理。

產品功能：

認證資質：UL/CE/MID 國際認證。

（二）ADW310單相/ADW300三相系列電力儀表ADW300無線計量儀表主要用于計量低壓網絡的三相有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持RS485通訊和Lora&LoraWAN、NB、4G、wifi等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用?？伸`活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、運維監管或電力監控等需求。

產品功能：

ADW310

ADW300

認證資質：

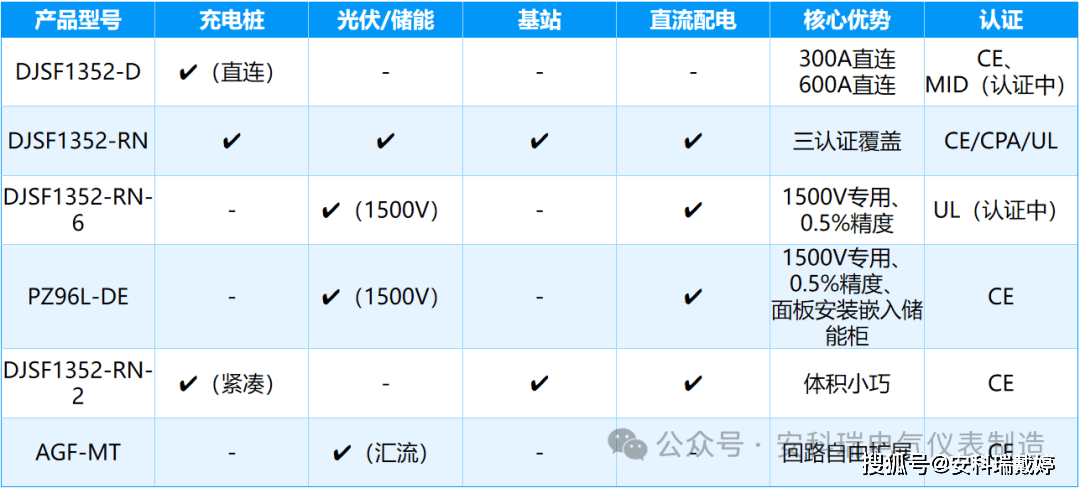

（三）直流電表：DJSF1352-RN 系列

DJSF1352-RN導軌式直流電能表帶有雙路直流輸入，主要針對電信基站、直流充電樁、太陽能光伏等應用場合而設計，該系列儀表可測量直流系統中的電壓、電流、功率以及正反向電能等。在實際使用現場，即可計量總電能，又可計量規定時間段內的電能。檢測的結果既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

技術參數：

資質證書：

（四）新能源、儲能配套電表安裝圖

五、結語：從節能技術到能源網絡重構

電梯儲能系統的創新價值已超越單一設備節能，其通過智能電表的數據聯動，正將建筑垂直交通系統轉化為 “垂直能源網絡”—— 作為智慧城市能源互聯網的基礎單元，它不僅實現了建筑能耗的自循環優化，更通過雙向互動為電網提供調峰支持，推動能源系統向數字化、智能化轉型。
