電子發燒友網報道（文/莫婷婷）三年內能否實現3000元價位的室外雙目全彩AR眼鏡？哪種光學顯示的組合最可能率先達成500美元的目標？在行業論壇上，JBD首席運營官徐慧文分享了他的看法，“我認為500美金不需要三年，今天單色AR智能眼鏡已經不需要500美金了，雙目彩色的AR智能眼鏡也不會很遠?！?br />
當前XR顯示技術的發展聚焦超高像素密度、小型化輕薄化、高亮度低功耗及量產可行性等核心方向。MicroLED、光波導等前沿技術的迭代創新，正在重構AR設備的視覺體驗與交互邊界。在近期的行業展會上，電子發燒友網關注到，JBD、鴻石智能、谷東智能及歌爾光學等企業最新發布的AR顯示技術新品，從各家新品來看當前AR智能眼鏡光學顯示技術的發展情況。


JBD“蜂鳥Ⅱ”，彩色光引擎性能天花板

JBD作為業內MicroLED微顯示技術的領跑者，近期發布“蜂鳥Ⅱ”彩色光引擎，采用的0.1英寸MicroLED微顯示屏，以及X-Cube架構，體積為0.2立方厘米，重量為0.5克，體積和重量相比上一代均縮小50%，再次刷新行業記錄。

通過其首創的混合集成半導體技術，將紅、綠、藍三色MicroLED芯片精準鍵合在CMOS硅基驅動電路上，新一代MicroLED微顯示屏的分辨率為500×380，像素密度達6350 PPI，色深達10比特。

“蜂鳥Ⅱ”彩色光引擎還實現了高亮度低功耗，能夠提供3流明光通量，典型功耗僅為95毫瓦，相比上一代降幅達36%。


鴻石智能色彩革新，紅光亮度達200萬nits

鴻石智能創新性推出的 QDPR 技術路徑，它將量子點材料與半導體光刻工藝深度融合，在藍綠MicroLED 晶圓像素點上實現納米級精準沉積紅光量子點。就在近期的光博會上，公司最新發布的新一代全彩色合光光機極光耀影XC6正是采用了QDPR技術，色彩表現領域堪稱標桿之作。

極光耀影XC6實現了109.89% NTSC、114.37% DCI-P3和155.15% sRGB的超廣色域覆蓋，能夠在虛擬影像與現實場景融合時保證了色彩一致性。



在全彩顯示領域，紅光質量堪稱關鍵要素，其優劣直接影響著最終的呈現效果。在MicroLED全彩化進程中，紅光始終是最大技術瓶頸。具體來看，采用AlGaInP材料的原生紅光芯片受限于晶格失配，量子效率普遍低于2%，且在高溫下極易衰減；而主流的彩色轉換方案又因光子轉換損耗嚴重，導致紅光亮度偏低、飽和度不足，難以滿足高畫質顯示需求。因此，突破紅光效率與穩定性的雙重關卡，成為全彩MicroLED商業化的鑰匙。

借助量子點特性，極光耀影XC6的紅光亮度達到200萬尼特以上，創下紅光超高亮度行業紀錄。


谷東科技PVG光波導模組，單波導片成本直降80%

谷東科技推出新一代PVG光波導模組，攻克傳統光波導“鬼影重、視場小、透過率低”三大痛點。

與現有主流的衍射光波導技術，谷東智能的PVG全彩光波導具備工藝簡單，適合大批量自動化生產，無漏光、無彩虹紋的特點，且最大可實現70度的超大視場角；具備良率高，單波導片成本直降80%。

PVG技術通過在波導體內精準刻蝕微米級像素化光柵結構，實現光線的高效耦入與耦出。谷東智能介紹，其PVG光波導在光效上提升300%，透過率超90%；通過獨特光柵設計，PVG光波導徹底消除彩虹紋效應。

在近期的光博會上，谷東智能展示了公司與光峰科技共同推出的業內首創的 “LCoS（硅基液晶）+PVG 光波導”的“一拖二”AR 眼鏡光學解決方案。通過一個光機驅動雙目光學顯示系統，即采用單個微型投影光機，經過特殊的光學路徑設計，將圖像分別傳輸?shù)阶笥覂蓚€(gè)PVG光波導鏡片中，實現雙眼獨立成像。

該解決方案的LCoS光機采用的是光峰科技主打綠色單色顯示的“蜻蜓G1”，PVG技術采用的是谷東智能第四代PVG體全息光波導技術。


歌爾光學碳化硅刻蝕全彩波導亮相

歌爾光學作為全球光學模組龍頭，近期首發“碳化硅刻蝕全彩衍射光波導F30Se”，成為AR智能眼鏡行業光學顯示技術制高點。該產品采用碳化硅（SiC）作為光波導基底材料，相比傳統玻璃，大幅提升AR眼鏡的耐用性與良品率。

碳化硅刻蝕全彩光波導F30Se的彩虹紋抑制率提升 40% 以上，刻蝕精度達 0.1 微米級。通過創新的鏡片全貼合工藝，鏡片總厚度僅為 0.65mm，單目重量3.5g，相比主流的玻璃刻蝕方案減重約一半。不過現場工作人員也提到，由于材料成本等原因，該方案相對來說，成本也較高。



同時，歌爾光學也推出“納米壓印工藝”的超高光效MicroLED全彩壓印光波導模組，搭載了自研的0.2立方厘米、0.5g的彩色Micro LED光機，配合衍射光波導F22Gi，峰值入眼亮度高達6000nits，單目重量可控制在6g以內。

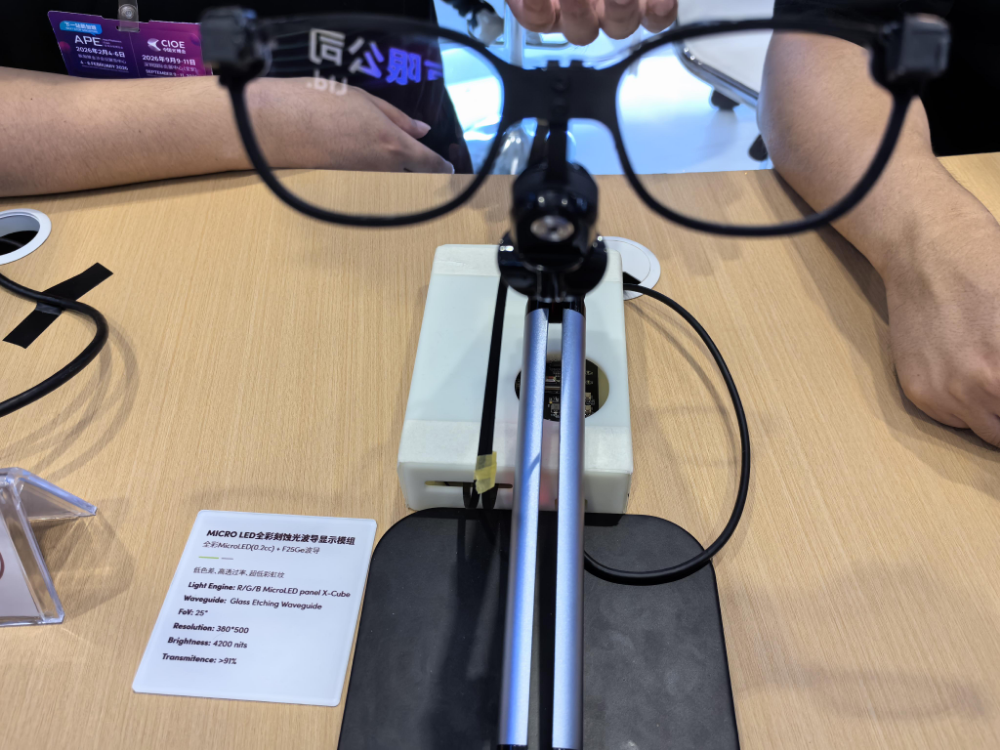

歌爾光學還發布了升級版全彩光波導模組，包括全彩Micro-LED+刻蝕光波導模組升級版F25Ge、單綠色Micro-LED+樹脂衍射光波導模組升級版G25Pi。


全彩AR眼鏡跨過成本大坎，單片波導成本降至10美元

當前市面上的AR智能眼鏡有近92%都是單色眼鏡，全彩眼鏡，在技術上受限于光引擎體積、亮度、功耗。從此次光博會現場來看，不少企業都推出了彩色MicroLED顯示方案。這標志著MicroLED全彩化已從“實驗室演示”邁入“工程量產拐點”，全彩AR眼鏡的大規模普及，正從“能不能”轉向“貴不貴”——而答案，越來越接近“不貴”。

JBD首席運營官徐慧文在行業論壇上表示，我們將很快可以做到在批量的狀況下，彩色的光引擎可以只比單色貴一點。他進一步補充，預計MicroLED全彩光機價格只比單色貴20%~30%。

此次推出的“蜂鳥Ⅱ”彩色引擎，JBD通過大量的微縮化設計顯著降低了成本，推動終端產品價格下降并加速市場普及。

當前消費級AR眼鏡均價超3000元，谷東智能的 PVG 光波導技術從光學性能、成本控制、功耗管理三大維度實現了系統性突破，實現低成本。終端價格有望壓縮至1500-2000元。谷東智能官方指出，配合全球首條20萬片級PVG量產線，單片波導成本降至10-30美元。

每年如果是要產100萬副眼鏡的話，它大概的成本是多少？廣納四維 CTO史瑞分享了一組數據，采用SiC刻蝕的成本大概是要比其他的要貴三倍，約為425.5元，主要還是碳化硅的晶圓材料本身就貴；采用TiO2刻蝕的成本約為180元、體全息的成本約160元、納米壓印的成本約140元。

目前，市面上已經有多個顯示方案組合推出，當下，納米壓印、體全息等在成本控制上更具優勢，適合大眾化市場需求。史瑞表示，SiC 刻蝕光波導在重量、彩虹紋、抗沖擊方面具有優勢，但成本是SiC刻蝕光波導最大的劣勢。不過盡管其單件成本偏高，從未來的發展趨勢來看，SiC 刻蝕光波導或是高端眼鏡的首選，適用于對佩戴體驗和可靠性要求較高的場景。

在光學廠商中，歌爾光學已經通過“高端碳化硅刻蝕+中端納米壓印”多產品線布局，歌爾股份形成“高端引領+中端普及”的雙輪驅動戰略。相比碳化硅刻蝕全彩光波導F30Se，MicroLED全彩壓印光波導模組則通過成熟的納米級模具壓印替代傳統光刻+刻蝕，實現制造成本降低，推動中端AR產品普及。


?
電子發燒友網攝

在當前主流技術中，隨著顯示芯片以及光學技術的發展，AR智能眼鏡逐漸從室內走向室外。

例如衍射光波導在戶外適用性核心挑戰主要是需滿足高亮度（數千尼特）以對抗強環境光，并解決衍射光波導固有的彩虹紋問題。

鯤游光電高級研發總監樓歆曄在行業論壇中提到，當前衍射光波導已實現了亮度突破、彩虹紋優化的問題。在亮度方面，光機的光通量也在不斷提升（例如JBD“蜂鳥Ⅱ”彩色光引擎能夠達到3流明光通量），入眼亮度隨著波導效率的提升而提升，能夠覆蓋絕大多數戶外場景。在彩虹紋優化方面，通過材料創新（如碳化硅、低折射率玻璃）能夠顯著改善視覺干擾。

不管是創新技術，還是當前的主流技術，AR智能眼鏡的光學顯示技術都在持續迭代。技術路徑雖多元，目標卻一致：兼顧性能、體積與成本，讓全彩AR眼鏡走出實驗室。
