bq32000 器件是行業標準實時的兼容替代品 時鐘。

bq32000 具有帶集成涓流充電器的自動備用電源。這 可以使用電容器或不可充電電池實現備用電源。bq32000 具有 可編程校準調整范圍為 –63 ppm 至 +126 ppm。bq32000 寄存器包括一個 OF （振蕩器故障）標志，指示RTC振蕩器的狀態，以及STOP位 允許主機處理器禁用振蕩器。時間寄存器通常更新一次 每秒，所有寄存器同時更新，以防止計時故障。這 BQ32000 包括自動閏年補償。
*附件：bq32000.pdf

特性

• 自動切換到備用電源
• 我^2^C 接口支持高達 400 kHz 的串行時鐘
• 采用32.768kHz晶振，調節范圍為–63 ppm至
  +126 ppm
• 集成振蕩器故障檢測
• 8引腳SOIC封裝
• –40°C 至 85°C 環境工作溫度

參數

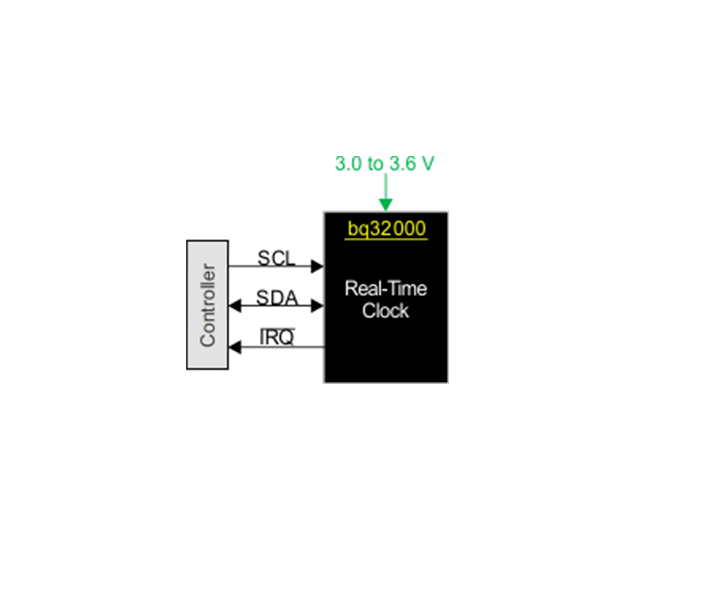

方框圖

?1. 產品概述?

• ?型號?：bq32000，8引腳SOIC封裝，工作溫度范圍-40°C至85°C。
• ?核心功能?：高精度實時時鐘，支持自動切換備份電源（電容或非充電電池），集成振蕩器故障檢測和可編程校準（-63 ppm至+126 ppm）。
• ?接口?：I2C接口（支持400 kHz時鐘頻率），兼容行業標準RTC。

?2. 關鍵特性?

• ?電源管理?：
  • 主電源（VCC）：3.0V–3.6V，備份電源（VBACK）支持1.2V–3.6V。
  • 自動切換至備份電源，內置涓流充電電路（僅支持超級電容）。
• ?時間精度?：
  • 使用32.768 kHz晶振，支持閏年自動補償。
  • 校準寄存器可調整時鐘偏差。
• ?中斷輸出?：IRQ引腳可配置為1 Hz/512 Hz測試信號或通用輸出。

?3. 應用場景?

• 消費電子產品（如智能家居設備、便攜式儀器）。
• 需長期計時且對電源中斷敏感的系統。

?4. 寄存器與編程?

• ?時間寄存器?：秒、分、時、日、月、年（BCD格式），支持世紀標志位（CENT）。
• ?控制寄存器?：
  • CAL_CFG1：校準符號（S位）和幅度（CAL位）。
  • TCH2/CFG2：控制涓流充電開關和FET旁路。
• ?特殊功能寄存器?：需密鑰（0x5E、0xC7）解鎖訪問。

?5. 設計注意事項?

• ?布局建議?：
  • 晶振盡量靠近OSCI/OSCO引腳，減少寄生電容。
  • VCC需并聯1 μF陶瓷去耦電容。
• ?備份電源初始化?：VCC需在連接備份電源后至少上電1 ms，否則備份電流可能超標。
