CDCLVP2102是一種高度通用、低附加抖動緩沖器，可產生四個 來自兩個 LVPECL、LVDS 或 LVCMOS 輸入的 LVPECL 時鐘輸出副本，用于各種 通信應用。它的最大時鐘頻率高達 2 GHz。每個緩沖區塊 由一個輸入組成，為兩個 LVPECL 輸出供電。整體加性抖動性能為 小于 0.1 ps，RMS 范圍為 10 kHz 至 20 MHz，總輸出偏斜低至 10 ps，使 設備是用于要求苛刻的應用的完美選擇。
*附件：cdclvp2102.pdf

CDCLVP2102時鐘緩沖器將兩個時鐘輸入（IN0、IN1）分配給四對 差分LVPECL時鐘輸出（OUT0、OUT3），時鐘分配偏移最小。每 緩沖區塊由一個輸入組成，該輸入為兩個LVPECL時鐘輸出供電。輸入可以是LVPECL， LVDS 或 LVCMOS/LVTTL。

該CDCLVP2102專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 應該是 應用于未使用的負輸入引腳。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP2102的工作溫度范圍為 –40°C 至 +85°C，可提供 3mm × 3mm VQFN-16 封裝。

特性

• 雙通道 1：2 差分緩沖器
• 兩個時鐘輸入
• 通用輸入可接受 LVPECL、LVDS、
  LVCMOS/LVTTL
• 四個LVPECL輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：
  48 mA
• 極低的附加抖動：<100 fs，RMS，10
  kHz至20 MHz失調范圍
• 2.375V至3.6V器件電源
• 最大傳播延遲：450 ps
• 最大組內輸出偏斜：10 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C
  至 +85°C
• 支持 105°C PCB 溫度
  （使用導熱墊測量）
• 采用 3 mm × 3 mm、16 引腳
  VQFN （RGT） 封裝
• ESD 保護超過 2000 V （HBM）

參數

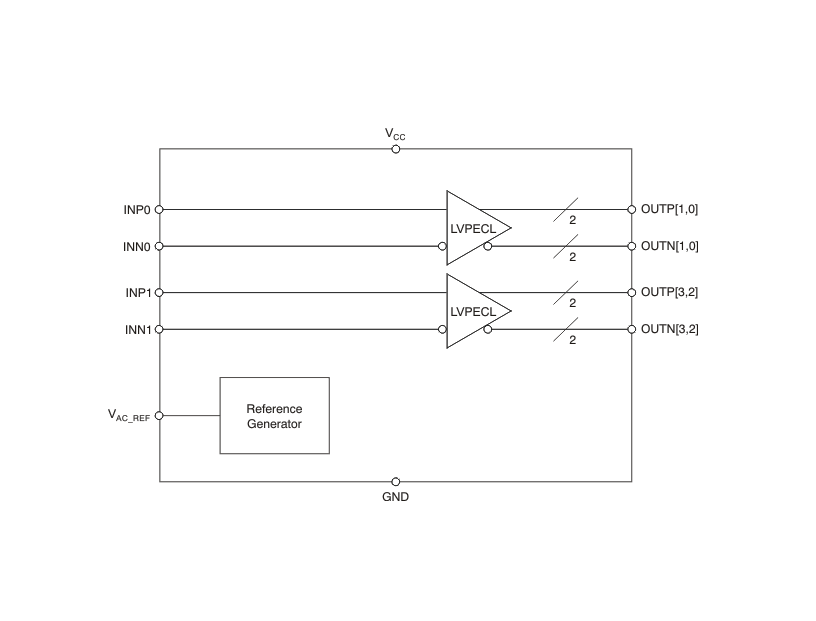

方框圖

?1. 產品概述?
CDCLVP2102是德州儀器（TI）設計的一款四路LVPECL輸出、高性能時鐘緩沖器，具有以下核心特性：

• ?輸入兼容性?：支持LVPECL、LVDS、LVCMOS/LVTTL多種輸入類型
• ?輸出性能?：4路LVPECL輸出，最大時鐘頻率2 GHz，輸出間偏斜低至10 ps
• ?低抖動?：10 kHz至20 MHz頻段內附加抖動<100 fs（RMS）
• ?電源范圍?：2.375V至3.6V，核心最大功耗48 mA
• ?封裝?：3mm×3mm 16引腳VQFN（RGT）

?2. 關鍵參數?

• ?電氣特性?
  • 差分輸入峰峰值電壓：0.1V（1.5 GHz以下）/0.2V（2 GHz）
  • 輸出差分峰峰值電壓：0.5V（VCC=2.375V時）至1.35V（VCC=3.3V時）
  • 傳播延遲：最大450 ps
• ?熱性能?
  • 工作溫度：-40°C至+85°C（支持PCB溫度105°C）
  • 結至環境熱阻：51.8°C/W（無氣流）

?3. 應用場景?

• 無線通信設備
• 電信/網絡設備
• 醫療成像系統
• 測試測量儀器

?4. 設計要點?

• ?輸入配置?：支持AC/DC耦合，需根據輸入類型（LVCMOS/LVDS/LVPECL）選擇匹配電阻（如LVDS需100Ω終端）
• ?輸出端接?：推薦50Ω至VCC-2V端接，提供DC/AC耦合方案（如VCC=3.3V時使用82Ω+130Ω等效電路）
• ?電源去耦?：建議每電源引腳配置0.1μF高頻去耦電容，必要時增加鐵氧體磁珠隔離噪聲

?5. 封裝與布局?

• 需將裸露焊盤焊接至PCB地平面以實現散熱
• 典型布局包含4個熱過孔（直徑0.3mm）
• 提供評估板參考設計（SCAU033）

?6. 修訂歷史?

• 2016年1月修訂版（Rev. C）新增：
  • 105°C熱焊盤溫度支持
  • 擴展抖動測試條件（如156.25MHz/312.5MHz）
  • 增強ESD和熱參數表格

該文檔為完整數據手冊，包含引腳定義、時序圖、測試配置及典型應用電路，適用于高頻時鐘分配系統的硬件設計參考。
