該CDCLVP1212是一種高度通用、低附加抖動緩沖器，可產生12 來自兩個可選LVPECL、LVDS或LVCMOS輸入之一的LVPECL時鐘輸出副本，用于 各種通信應用。它的最大時鐘頻率高達 2 GHz。The CDCLVP1212 具有片上多路復用器 （MUX），用于選擇可輕松配置的兩個輸入之一 僅通過控制終端。整體加性抖動性能小于 0.1 ps，RMS 從 10 kHz 到 20 MHz，總輸出偏斜低至 25 ps，使該器件成為完美的 適用于要求苛刻的應用。
*附件：cdclvp1212.pdf

CDCLVP1212時鐘緩沖器將兩個可選時鐘輸入（IN0、IN1）中的一個分配給 12對差分LVPECL時鐘輸出（OUT0、OUT11），時鐘偏移最小 分配。該CDCLVP1212可以接受兩個時鐘源進入輸入多路復用器。輸入可以 是 LVPECL、LVDS 或 LVCMOS/LVTTL。

該CDCLVP1212專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 應該是 應用于未使用的負極輸入端子。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP1212采用小型40端子、6mm×6mm QFN封裝，具有 工作溫度范圍為 –40°C 至 85°C。

特性

• 2：12 差分緩沖器
• 通過控制端子選擇時鐘輸入
• 通用輸入接受LVPECL、LVDS和
  LVCMOS/LVTTL
• 12 個 LVPECL 輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：88 mA
• 極低的附加抖動：10 kHz 至20 MHz 失調范圍內的 <100 fs、rms：
  • 57 fs，rms（典型值）@ 122.88 MHz
  • 48 fs，rms（典型值）@ 156.25 MHz
  • 30 fs，rms（典型值）@ 312.5 MHz
• 2.375V至3.6V器件電源
• 最大傳播延遲：550 ps
• 最大輸出偏斜：25 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C 至 85°C
• ESD 保護超過 2 kV （HBM）
• 支持 105°C PCB 溫度（使用導熱墊測量
  ）
• 提供 6 mm × 6 mm QFN-40 （RHA） 封裝

參數

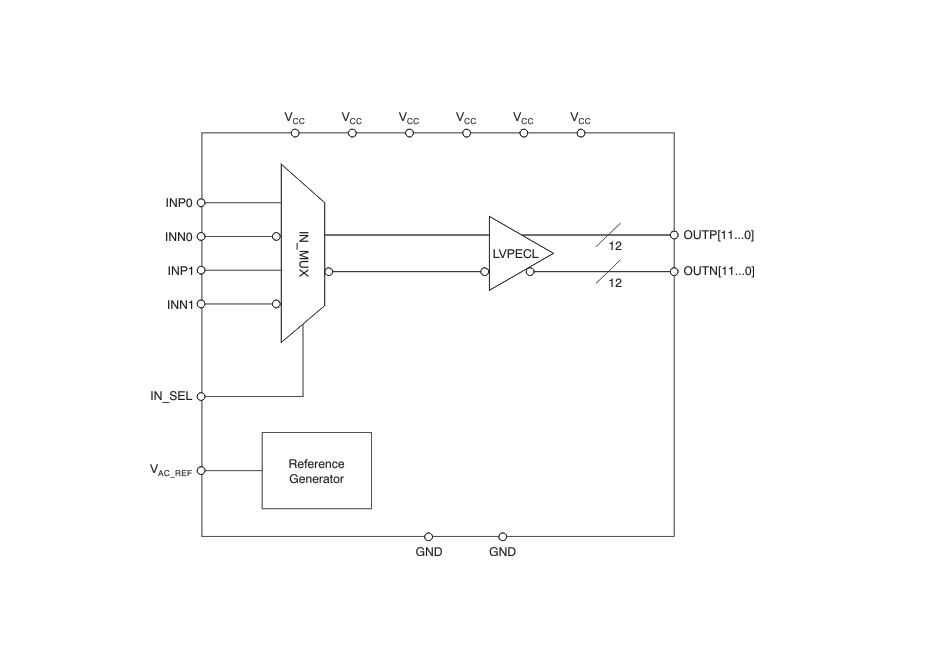

方框圖

?1. 產品概述?
CDCLVP1212是德州儀器（TI）推出的高性能低附加抖動時鐘緩沖器，可將1路LVPECL/LVDS/LVCMOS輸入轉換為12路LVPECL輸出，適用于無線通信、醫療成像等高精度時鐘分配場景。核心特性包括：

• ?輸入兼容性?：支持雙路可選輸入（IN0/IN1），兼容LVPECL、LVDS、LVCMOS/LVTTL電平。
• ?輸出性能?：12路差分LVPECL輸出，最大頻率2 GHz，輸出偏移低至25 ps。
• ?低抖動?：典型附加抖動<100 fs（10 kHz-20 MHz頻偏范圍），特定頻點如156.25 MHz時僅48 fs。
• ?寬電壓范圍?：2.375V至3.6V供電，工業級溫度范圍（-40°C至85°C）。

?2. 關鍵參數?

• ?電氣特性?：
  • 差分輸入峰峰值電壓：0.1V（≤1.5 GHz）至0.2V（2 GHz）。
  • 輸出差分峰峰值電壓：0.5V（2.5V供電）至1.35V（3.3V供電）。
  • 傳播延遲：最大550 ps。
• ?功耗?：核心電流最大88 mA（未端接輸出時）。
• ?封裝?：6mm×6mm QFN-40封裝（RHA），帶散熱焊盤。

?3. 應用設計要點?

• ?輸入配置?：支持DC/AC耦合，單端輸入時需通過VAC_REF引腳提供偏置電壓。
• ?輸出端接?：推薦50Ω端接至VCC-2V，若PCB無此電壓可采用戴維南等效電路（如2.5V供電時用250Ω+62.5Ω組合）。
• ?熱管理?：需將散熱焊盤焊接至PCB地平面，并通過多通孔增強散熱，確保結溫≤125°C。

?4. 典型應用場景?

• ?通信設備?：如線卡時鐘分配，驅動PHY、ASIC、FPGA等多負載。
• ?測試儀器?：高精度時鐘同步，依賴其低抖動特性（實測156.25MHz輸入時附加抖動47 fs）。

?5. 文檔結構?

• ?功能框圖?：包含輸入多路復用器、參考電壓生成器及12路輸出驅動器。
• ?修訂歷史?：2015年12月更新，新增105°C PCB溫度支持及熱參數優化。
• ?封裝信息?：提供QFN-40機械尺寸、焊盤布局及鋼網設計建議。

?6. 注意事項?

• 未使用的輸入/輸出可懸空，但需注意單端輸入時互補引腳處理。
• 電源需高頻去耦（每供電引腳配0.1μF電容），建議串聯鐵氧體磁珠抑制噪聲。
