CDCLVP2106是一種高度通用、低附加抖動緩沖器，可生成 12 來自兩個 LVPECL、LVDS 或 LVCMOS 輸入的 LVPECL 時鐘輸出副本，用于各種 通信應用。它的最大時鐘頻率高達 2 GHz。每個緩沖區塊 由一個輸入組成，為兩個 LVPECL 輸出供電。整體加性抖動性能為 小于 0.1 ps，RMS 范圍為 10 kHz 至 20 MHz，總輸出偏斜低至 20 ps，使 設備是用于要求苛刻的應用的完美選擇。
*附件：cdclvp2106.pdf

CDCLVP2106時鐘緩沖器將兩個時鐘輸入（IN0、IN1）分配給 12 對 差分LVPECL時鐘輸出（OUT0、OUT11），時鐘分配偏移最小。每 緩沖區塊由一個輸入組成，該輸入為兩個LVPECL時鐘輸出供電。輸入可以是LVPECL， LVDS 或 LVCMOS/LVTTL。

該CDCLVP2106專為驅動 50 Ω輸電線路而設計。開車時 單端模式下的輸入，LVPECL 偏置電壓 （V AC_REF ） 應該是 應用于未使用的負輸入引腳。但是，對于高達 2 GHz 的高速性能， 強烈建議使用差分模式。

該CDCLVP2106的特性是工作溫度范圍為 –40°C 至 +85°C，可在 6 mm × 6 mm VQFN-40 封裝。

特性

• 雙 1：6 差分緩沖器
• 兩個時鐘輸入
• 通用輸入可接受 LVPECL、LVDS、
  LVCMOS/LVTTL
• 12 個 LVPECL 輸出
• 最大時鐘頻率：2 GHz
• 最大內核電流消耗：92 mA
• 極低的附加抖動：<100 fs，RMS，10
  kHz至20 MHz失調范圍
• 2.375V至3.6V器件電源
• 最大傳播延遲：550 ps
• 最大組內輸出偏斜：20 ps
• LVPECL 基準電壓，V AC_REF ，可用于電容耦合輸入
• 工業溫度范圍：–40°C
  至 +85°C
• 支持 105°C PCB 溫度（使用導熱墊測量
  ）
• 采用 6 mm × 6 mm 40 引腳 VQFN
  （RHA） 封裝
• ESD 保護超過 2000 V （HBM）

參數

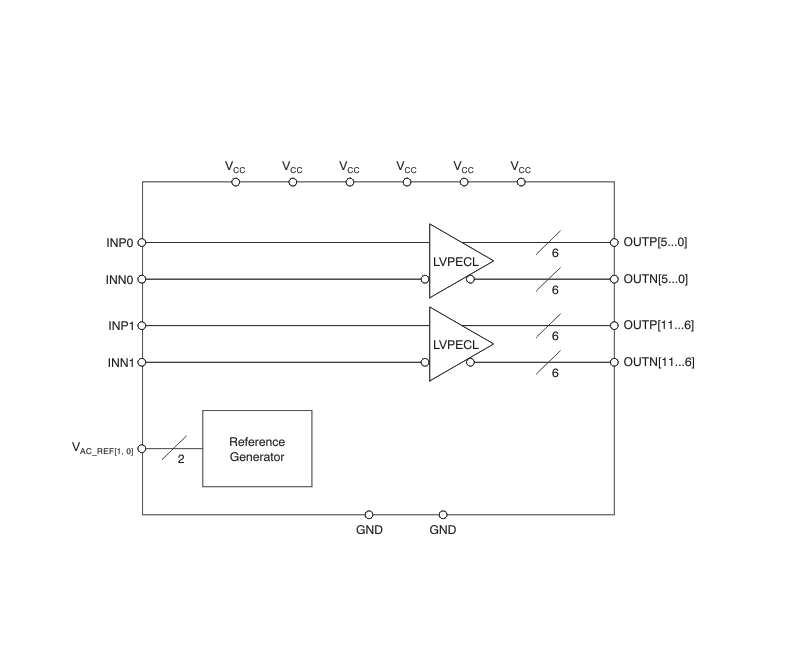

方框圖

?1. 產品概述?
CDCLVP2106是德州儀器（TI）推出的12路LVPECL輸出高性能時鐘緩沖器，具有超低附加抖動（<100 fs RMS）和20 ps的芯片內輸出偏斜，專為無線通信、醫療成像等高精度時鐘分配場景設計。其核心特性包括：

• ?雙1:6差分緩沖架構?：支持2組獨立輸入（IN0/IN1），每組生成6路LVPECL輸出（共12路）。
• ?多協議輸入兼容?：支持LVPECL、LVDS、LVCMOS/LVTTL輸入，頻率范圍覆蓋DC至2 GHz。
• ?低功耗設計?：核心電流消耗最大92 mA，工作電壓2.375V至3.6V。
• ?工業級可靠性?：工作溫度-40°C至85°C，PCB耐溫達105°C（需配合散熱焊盤）。

?2. 關鍵性能參數?

• ?抖動性能?：10 kHz至20 MHz頻偏范圍內RMS附加抖動<0.1 ps。
• ?時序特性?：傳播延遲≤550 ps，芯片內輸出偏斜≤20 ps。
• ?封裝與ESD防護?：6mm×6mm 40引腳VQFN封裝，ESD防護等級超過2000V（HBM）。

?3. 應用設計要點?

• ?輸入配置?：支持直流/交流耦合，需根據輸入類型（LVCMOS/LVDS/LVPECL）匹配終端電阻（如LVDS需100Ω差分終端）。
• ?輸出端接?：推薦50Ω端接至VCC-2V，若直流偏壓不可用，可采用戴維南等效電路（如3.3V供電時130Ω+82Ω組合）。
• ?電源去耦?：每個電源引腳需配置0.1μF高頻去耦電容，建議增加鐵氧體磁珠抑制高頻噪聲。

?4. 典型應用場景?

• ?通信設備?：用于基站時鐘樹分配，保障多通道同步。
• ?醫療成像?：驅動高速ADC/DAC的低抖動時鐘需求。
• ?測試儀器?：需高精度時序控制的信號發生系統。
