CDCE421A是一款高性能、低相位噪聲時鐘發生器。它有兩個完全集成、低噪聲、基于 LC 的壓控振蕩器 （VCO），可在 1.750 GHz 至 2.350 GHz 頻率范圍。它還具有集成晶體振蕩器，與外部AT切割晶體配合使用，以產生穩定的頻率 基于鎖相環 （PLL） 頻率合成器的參考。

輸出頻率（f 外 ）與輸入晶體的頻率成正比（f XTAL的 ).預分頻器分頻器、反饋分頻器、輸出分頻器和VCO 選擇設置相對于 f 的輸出頻率 XTAL的 .
*附件：cdce421a.pdf

在CDCE421A中，反饋分頻器是相對于預分頻器設置自動設置的。如圖所示，預分頻器和反饋分頻器的乘積應在 60 到 64 之間，以保持穩定的控制回路。

該CDCE421A支持一個差分LVDS時鐘輸出或一個差分LVPECL輸出。所有器件設置均可通過專有的簡單串行接口 （SSI） 進行編程。

該器件在 LVPECL 和 LVDS 輸出的 3.3V 電源環境中工作，工作溫度范圍為 -40°C 至 +85°C。 該CDCE421A采用QFN-24 4mm×4mm封裝。

特性

• 3.3 V單電源，用于LVPECL或LVDS工作
• 高性能時鐘乘法器，將晶體振蕩器電路與集成頻率合成器相結合
• 低輸出抖動：380 fs RMS（典型值）（10 kHz 至 20 MHz）
• 高頻低相位噪聲 （708MHz LVPECL）：
  • 載波的典型值為-109 kHz時為-109 dBc/Hz，10 MHz時為-146dBc/Hz
• 支持27.35 MHz至38.33 MHz的晶體或LVCMOS輸入頻率
• 輸出頻率范圍為 10.9 MHz 至 766.7 MHz 和 875.2 MHz 至 1175 MHz
• 低壓差分信號 （LVDS） 輸出，100 差分片外終端，10.9 MHz 至 400 MHz 頻率范圍
• 差分低壓正發射極耦合邏輯 （LVPECL） 輸出，頻率范圍為 10.9 MHz 至 1.175 GHz
• 兩個完全集成的壓控振蕩器 （VCO） 支持寬輸出頻率范圍
• 完全集成的可編程環路濾波器
• 3.3 V 時的典型功耗：
  • LVDS 模式下為 274 mW
  • LVPECL 模式下為 250 mW
• 芯片使能控制引腳
• 簡單的串行接口允許在制造后進行編程
• 集成片內非易失性存儲器 （EEPROM） 存儲設置，無需施加高壓
• 采用 4 mm × 4 mm QFN-24 封裝
• ESD 保護超過 2 kV （HBM）
• 工業溫度范圍：-40°C 至 +85°C
• 應用
  • 低成本、高頻晶體振蕩器

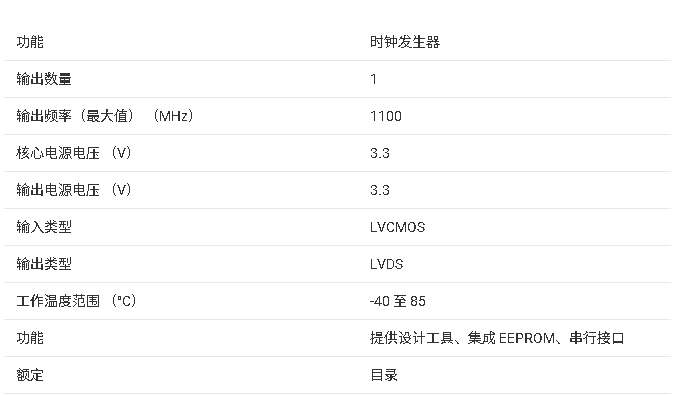

參數

?1. 產品概述?
CDCE421A是德州儀器（TI）推出的高性能、低相位噪聲時鐘發生器芯片，主要特點包括：

• ?集成設計?：內置晶體振蕩器電路和頻率合成器，支持27.35 MHz至38.33 MHz的晶體或LVCMOS輸入頻率。
• ?低抖動性能?：典型RMS抖動為380 fs（10 kHz至20 MHz帶寬）。
• ?輸出類型?：支持LVDS（10.9 MHz至400 MHz）和LVPECL（10.9 MHz至1.175 GHz）兩種差分輸出。
• ?雙VCO架構?：集成兩個電壓控制振蕩器（VCO），覆蓋1.750 GHz至2.350 GHz頻率范圍。
• ?可編程性?：通過串行接口（SSI）配置分頻器、預分頻器等參數，并內置EEPROM存儲設置。

?2. 關鍵特性?

• ?電源?：?jiǎn)?.3 V供電，工業級溫度范圍（-40°C至+85°C）。
• ?功耗?：LVDS模式典型274 mW，LVPECL模式250 mW。
• ?封裝?：4 mm × 4 mm QFN-24封裝，ESD保護超過2 kV（HBM）。

?3. 應用場景?

• 低成本高頻晶體振蕩器替代方案
• 需要低抖動時鐘的通信、數據中心設備
• 工業自動化及測試測量儀器

?4. 功能模塊?

• ?晶體振蕩器?：提供基準頻率輸入。
• ?PLL合成器?：通過反饋分頻器（12/16/20/32）和輸出分頻器（1/2/4/8/16/32）生成目標頻率。
• ?控制接口?：?jiǎn)尉€串行編程接口（SDATA），支持實時配置和EEPROM存儲。

?5. 配置示例?

• ?頻率計算?：通過公式 fXTAL=輸出分頻×fOUT反饋分頻fXTAL ? =反饋分頻輸出分頻**×fOUT??** 確定所需晶體頻率。
• ?寄存器設置?：6個控制字（Word0-Word5）配置VCO選擇、分頻參數、電荷泵電流等。

?6. 電氣特性?

• ?LVDS輸出?：差分電壓247-454 mV，上升/下降時間≤230 ps。
• ?LVPECL輸出?：擺幅≥600 mV，相位噪聲典型值-146 dBc/Hz（10 MHz偏移）。

?7. 設計注意事項?

• ?啟動時間?：受電源斜坡、VCO校準和PLL鎖定時間影響，需預留約1 ms。
• ?布局建議?：裸露焊盤需焊接至PCB以優化散熱和機械穩定性。

?8. 版本差異?

• 相比前代CDCE421，CDCE421A改進了啟動電路和LVDS緩沖器性能，需注意寄存器配置差異（如Word0 Bit10必須置1）。

?附錄?

• 提供測試配置圖（LVDS/LVPECL的AC/DC端接方案）及相位噪聲曲線（如708 MHz輸出時典型值-109 dBc/Hz @10 kHz）。
• 封裝選項包括卷帶（RGE）和小卷帶（ARGET）形式，符合RoHS標準。

該文檔完整覆蓋了芯片功能、配置方法、電氣規格及應用設計指南，適用于硬件工程師進行時鐘系統設計參考。
