在工業互聯網、智慧城市、物聯網等領域的可視化應用中，2.5D 效果因其獨特的優勢成為關鍵設計方向：它既保留了二維圖形的性能高效性，又通過立體透視營造出三維空間的層次感，使數據與設備關系一目了然。這種介于純 2D 與全 3D 之間的視覺表達，既能直觀展示復雜系統的空間結構，又規避了完全 3D 場景的算力負擔，堪稱 Web 可視化場景中的“黃金平衡點”。

HT for Web 作為成熟的 Web 圖形引擎，為開發者提供了高效實現這一平衡點的核心技術。其獨特價值在于，不僅提供了強大的底層技術支撐，更創新性地打造了面向設計人員的零代碼實現路徑，徹底革新了 2.5D 可視化的開發范式，大幅提升效率。下面我們會先介紹其革命性的零代碼設計方案，再深入解析支撐其靈活性的核心技術原理。

零代碼 2.5D 設計與應用

HT for Web 的零代碼 2.5D 設計能力重新定義了可視化開發體驗。借助其強大的 Drawing 組件庫，設計師和開發者無需編寫復雜的變換矩陣代碼，即可通過直觀的可視化操作快速構建出專業級的 2.5D 場景。

核心優勢

開發零成本:全程可視化操作，告別編寫底層變換代碼。

設計迭代敏捷:實時拖拽式參數調整，內置組件級版本快照與回滾機制，加速設計優化。

設計資產復用:跨項目組件庫云同步，積累寶貴的設計資源。

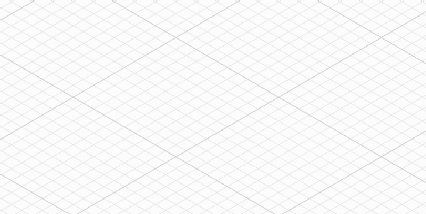

傾斜網格輔助:如下圖“傾斜網格”功能，一鍵校準透視比例，快速完成空間布局。

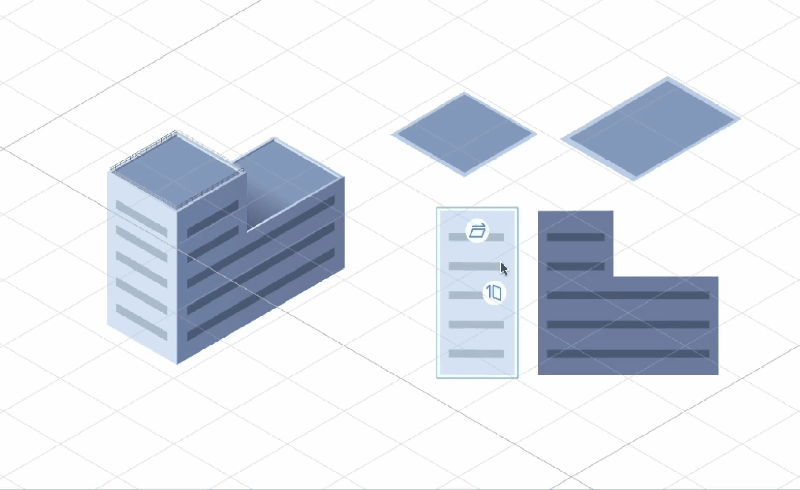

傾斜網格使用

使用方向及案例

01 空間結構可視化

主要運用于建筑/廠區， 清晰呈現多層立體結構、密集設備分布。

智慧醫院

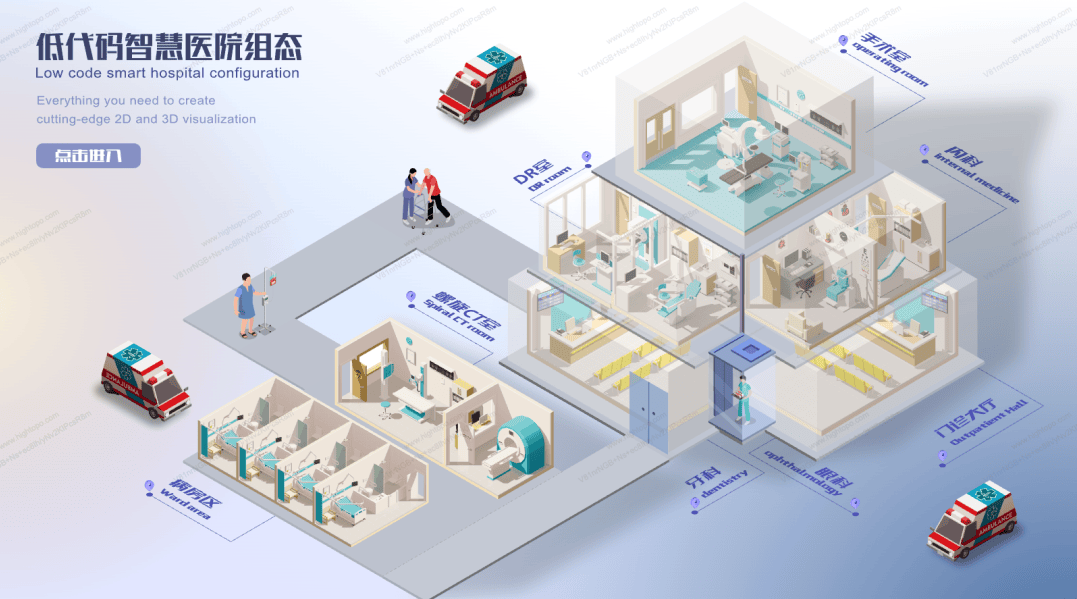

以 2.5D 組態形式精準展現多層室內建筑結構與科室、設備分布，優化空間管理與導航。

智能家居

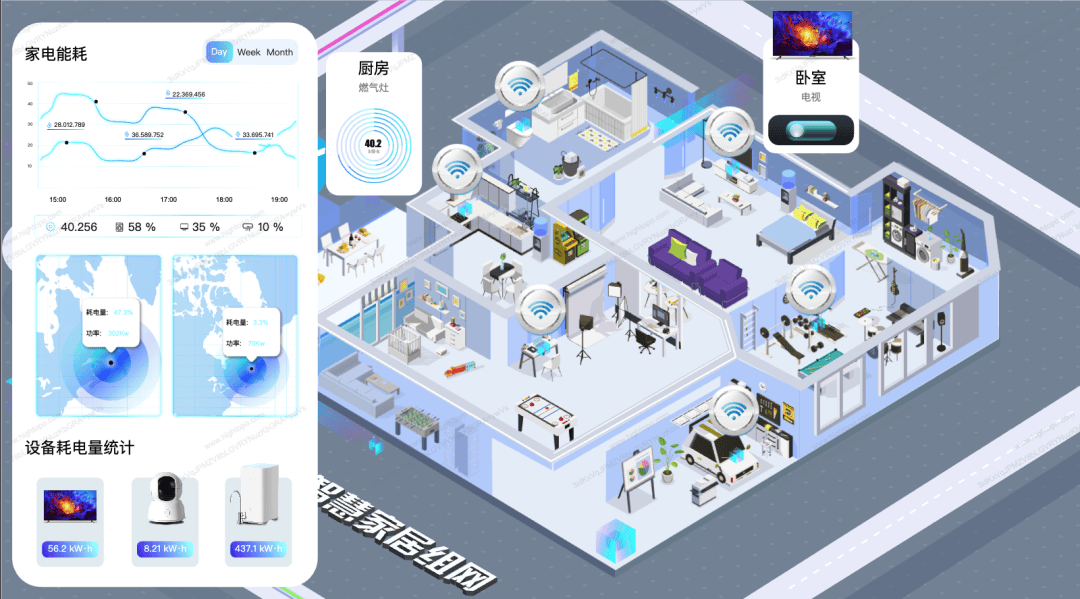

運用 2.5D 視角呈現家庭網絡拓?fù)潢P(guān)系圖。設計中巧妙融合 2D 面板的設計原則，應用圖撲數字孿生平臺中自有豐富的組件進行高效搭建。

智慧園區

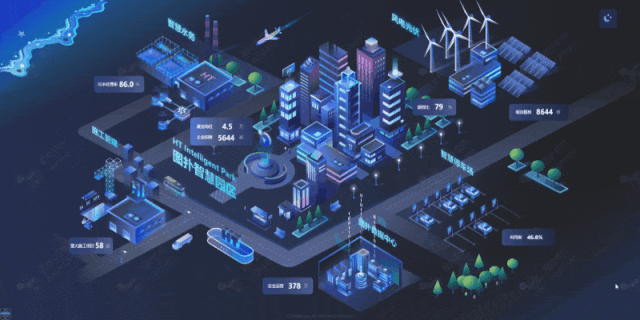

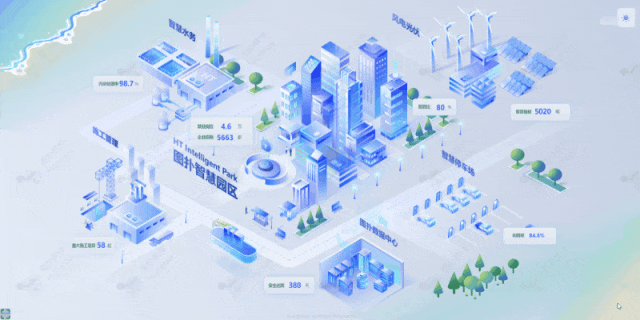

集成建筑、能效、停車、安防、能源等系統，以 2.5D 形式橫向打通業務，實現“白天-夜晚”模式切換的一體化管控平臺。

智慧電網

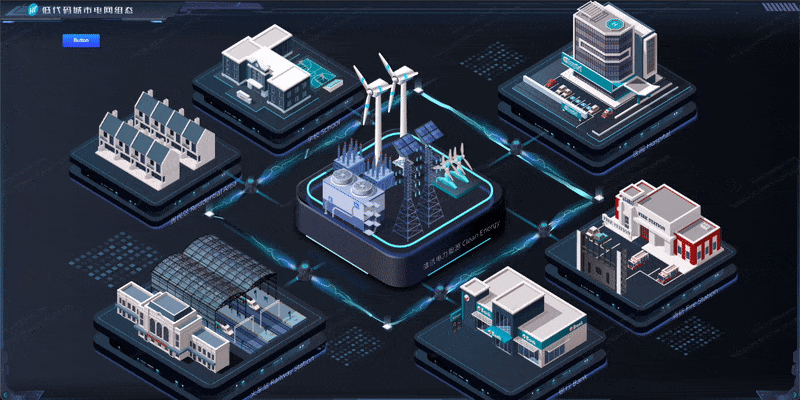

城市電網在設計上嘗試融入重金屬質感風格，在 2.5D 界面基礎上加入 3D 材質設計和燈光氛圍感，展現城市電網架構與運行狀態。

02 流程監控可視化

主要運用于產線/管網，直觀展示線性流動過程與狀態連鎖反應。

SMT 生產線

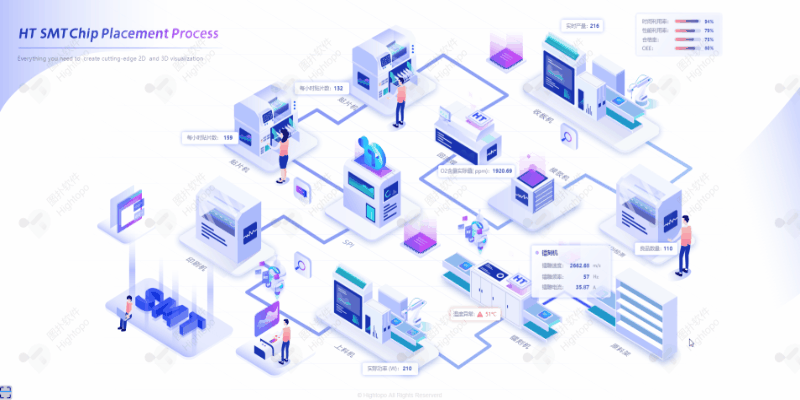

輕量化建模展現貼片工藝流程，2.5D 立體呈現工藝走向，圖表反饋實時運行數據。

汽車生產線

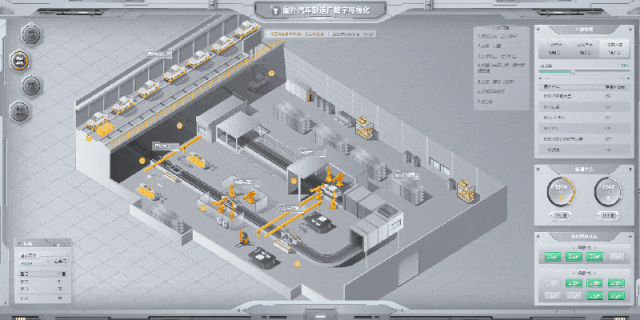

整合沖壓-焊接-涂裝-總裝等生產工藝，運用卡通二三維組態效果整合。還原汽車生產全過程動畫。

數據中心

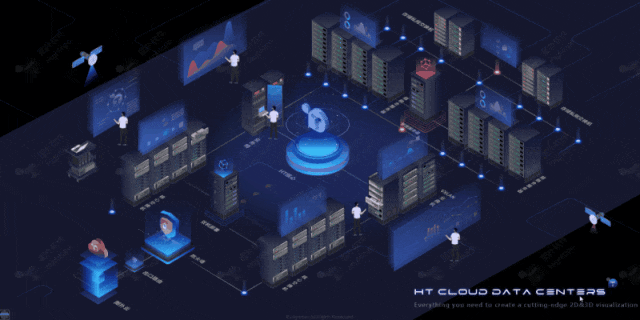

集成動力、資產、容量、動環監控，利用 2.5D 組態實現流暢圖元?jiǎng)討B(tài)，全面掌控機房狀態。

03 拓?fù)潢P(guān)系可視化

主要運用于網絡/電力，有效梳理節點連接與層級嵌套。

再生水廠

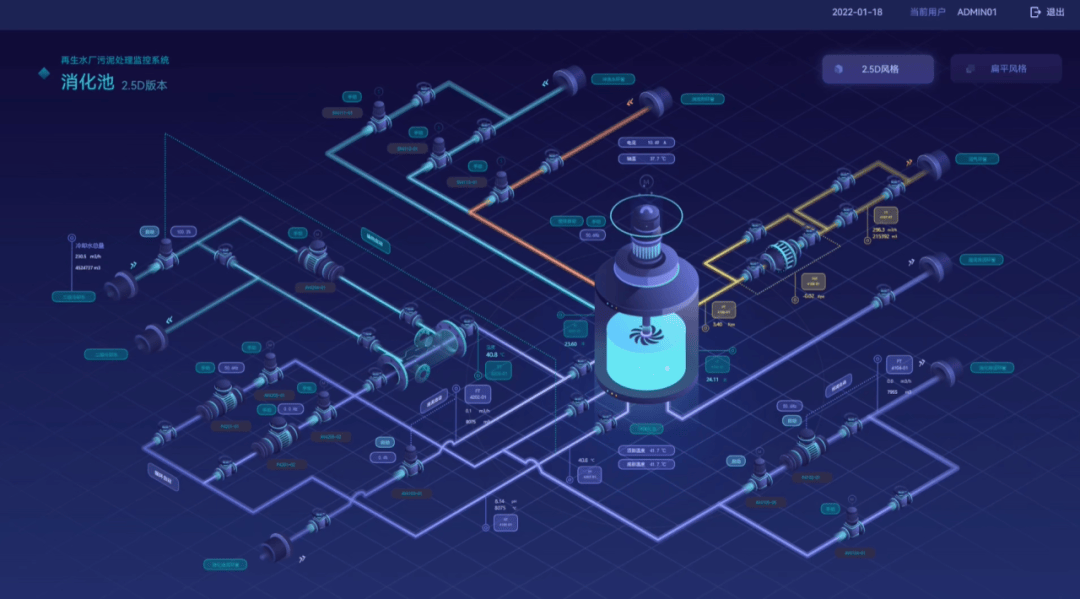

選以科幻風格 2.5D 組態，立體展示消化池系統工藝流程與實時運行監測數據。

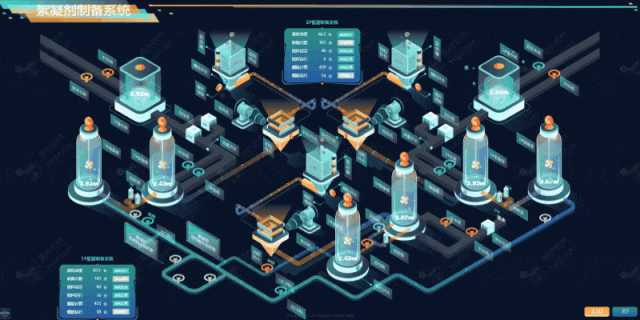

絮凝劑制備系統

2.5D 效果更具空間立體感，實現與現實場景中相符的空間分布效果。

外來污泥接收系統

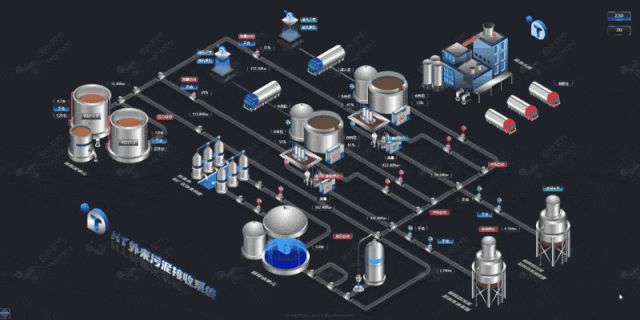

直觀展示工藝流程分布及各子流程走向。

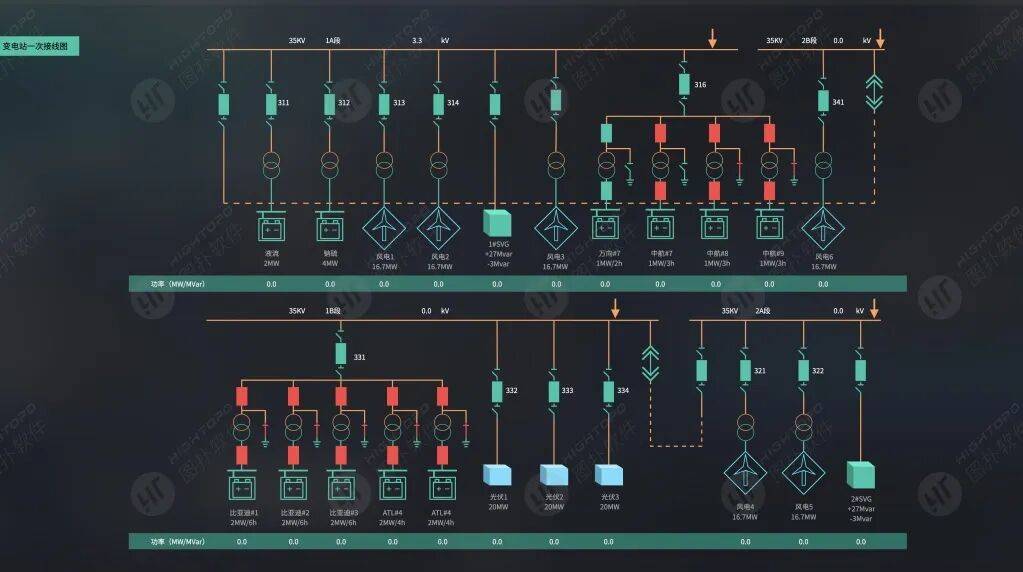

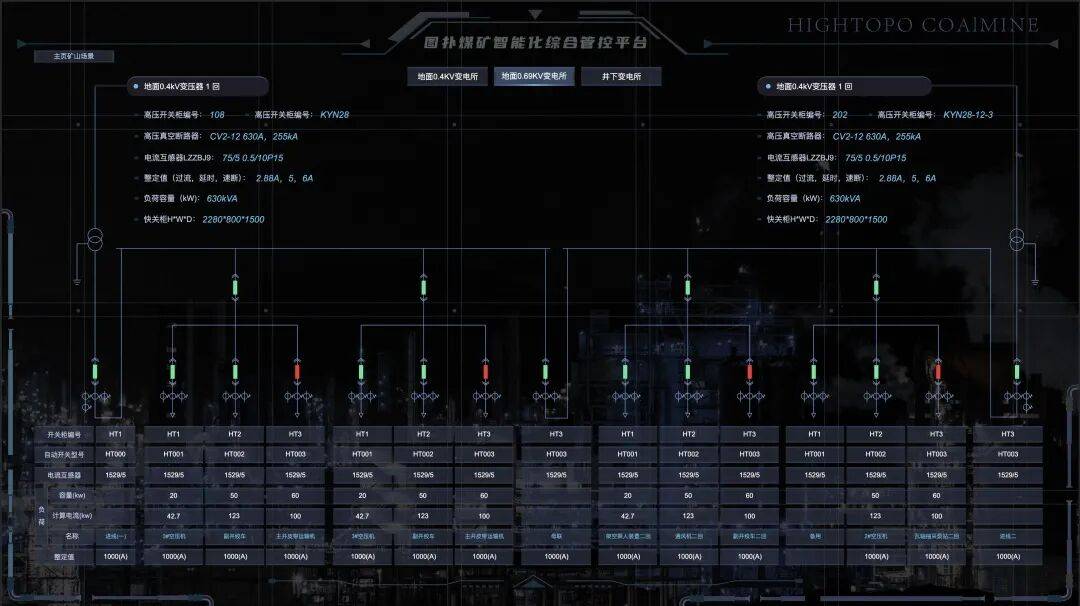

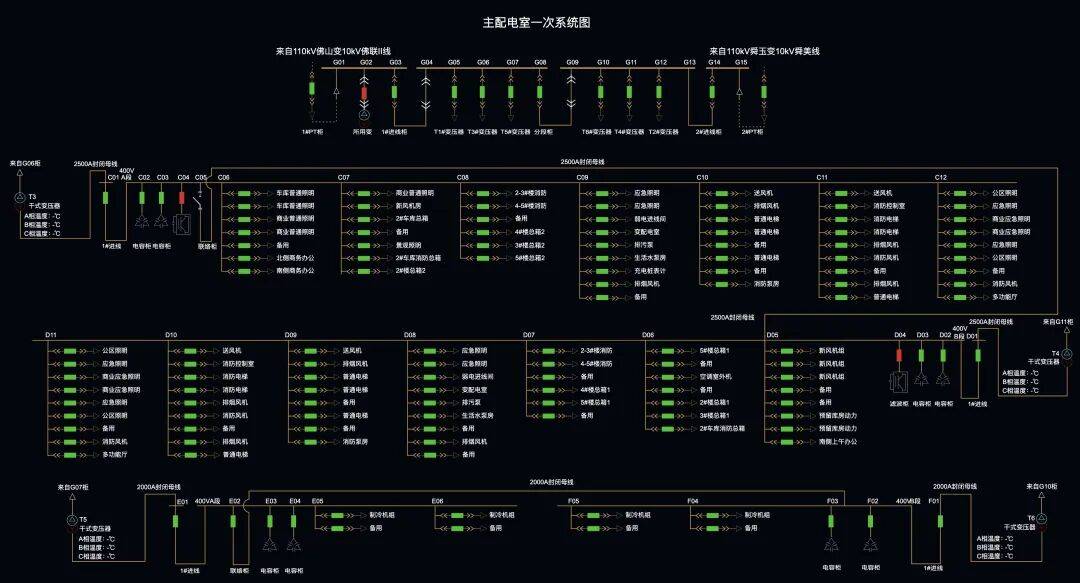

此外，圖撲也利用 HT 搭建了多個電力接線圖。不僅能清晰呈現線路連接邏輯與設備參數標注，還可幫助運維人員快速查閱基礎接線信息，讓復雜的電力拓?fù)潢P(guān)系更具直觀性與空間感。

04 設備機理可視化

主要運用于機械/儀表，透視內部精密結構與運動邏輯。

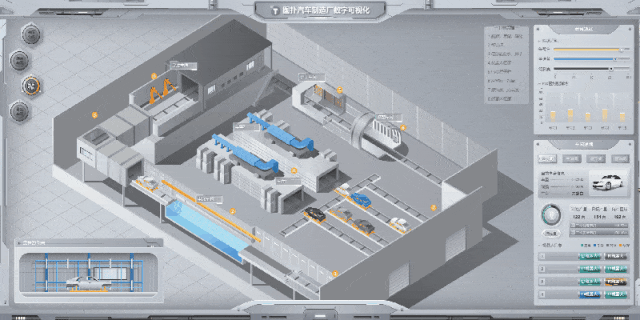

汽車工廠

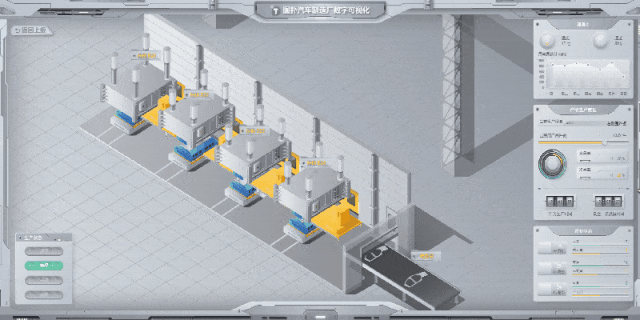

通過 2.5D 組態監控形式，對沖壓車間、焊裝車間、涂裝車間（及各車間內沖壓設備等核心設施）的作業工序進行數字化還原；按照生產標準流程簡化呈現全鏈路生產脈絡。

沖壓車間

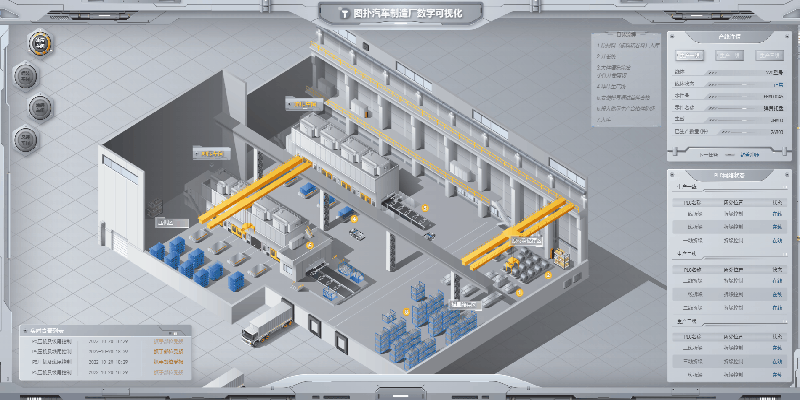

沖壓設備

焊裝車間

涂裝車間

從智慧電網的金屬質感渲染到汽車制造的流水線動態追蹤，從智慧醫院的建筑結構透視到智能家居的網絡拓?fù)涑尸F(xiàn)，2.5D 技術正在成為連接數字孿生世界與現實業務的橋梁。它讓設備狀態可感知、生產流程可追溯、空間關系可計算，最終賦能決策者以全局視角掌控態勢。

HT 2.5D 技術解析

HT for Web 提供了兩種核心方案來實現 2.5D 效果，適用于不同場景和開發需求。

軸側切換-數據驅動的動態核心

01 技術原理

通過數學上的斜切變換（Skew Transformation）在二維平面模擬三維空間投影。本質是將標準的二維坐標系，根據自定義的 X 軸和 Y 軸方向向量進行扭曲，從而在保持二維渲染高性能的同時，創造出偽三維的視覺深度和立體感。

軸側切換功能使用

02 核心優勢

強大的數據綁定能力：這是其最核心的優勢。軸向參數(axisX，axisY)和旋轉角度(rotation)等關鍵屬性都可以通過數據模型動態驅動。這意味著物體的朝向、透視角度可以實時響應業務數據的變化（如設備狀態、風向、角度傳感器數據等）。

極高的靈活性：通過精確控制軸向向量，可以模擬出等軸測、二軸測、三軸測等多種 2.5D 投影效果。

性能優異：基于標準的 2D Canvas 變換，渲染效率高，適合需要大量動態元素或?qū)崟r(shí)數據更新的場景。

03 適用方向

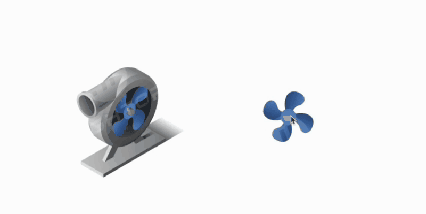

需要根據實時數據動態改變物體透視角度或朝向的場景（如旋轉的風扇葉片、可轉向的車輛圖標、隨數據變化的儀表指針）。

需要構建復雜、數據驅動的 2.5D 場景，其中大量元素的透視關系需要精確且動態控制.

對渲染性能要求較高的交互式應用。

04 代碼詳解

初始圖像獲取與圖形狀態保存

// 從組件配置中獲取風扇的圖標資源，若無有效圖像則終止繪制流程
var image = ht.Default.getImage(comp.getValue('fan.icon'));
if (!image) return;
// 保存當前 Canvas 的完整繪圖狀態（變換矩陣、樣式等），確保后續變換操作不會污染原始繪圖環境
g.save();

坐標系平移變換

// 獲取相關的常量信息
var x = rect.x;
var y = rect.y;
var width = rect.width;
var height = rect.height;
var size = Math.min(width, height);
// 將坐標系原點平移至目標矩形中心點（shiftX, shiftY）。這是軸側變換的基準點，后續所有變換均基于此中心進行，確保旋轉/縮放操作圍繞中心展開
var shiftX = x + width / 2;
var shiftY = y + height / 2;
g.translate(shiftX, shiftY);

軸向量歸一化處理

// 將用戶定義的X/Y軸向量分量除以尺寸最小值，實現坐標歸一化。此舉消除尺寸差異對軸方向的影響，確保不同尺寸元件具有一致的軸向表現
var axisX = {
    x : comp.getValue('fan.axis.x.x') / size,
    y : comp.getValue('fan.axis.x.y') / size,
};
var axisY = {
    x : comp.getValue('fan.axis.y.x') / size,
    y : comp.getValue('fan.axis.y.y') / size
};

仿射變換矩陣構建

/**
應用2D仿射變換矩陣：
[ axisX.x  axisY.x  0 ]
[ axisX.y  axisY.y  0 ]
[    0        0     1 ]
該矩陣將標準坐標系映射到自定義軸向空間，實現軸側投影效果。其中：
第一列向量 (axisX.x, axisX.y) 定義新坐標系的X軸方向
第二列向量 (axisY.x, axisY.y) 定義新坐標系的Y軸方向
**/
g.transform(axisX.x, axisX.y, axisY.x, axisY.y, 0, 0);

動態旋轉控制

// 在自定義坐標系基礎上疊加旋轉變換（弧度制）。旋轉操作以當前坐標系原點（即元件中心）為軸心，實現元件的動態朝向調整
if (rotation) g.rotate(rotation);

軸向調試可視化（可選）

/**
在調試模式下繪制50x50的軸向指示器：
   紅色線段表示X/Y軸正方向
   黑色圓點標記軸向終點
此功能通過視覺反饋驗證坐標系變換的正確性，輔助開發者調試軸向參數
**/
if (comp.getValue('fan.axis.debug')) {
    g.fillStyle = 'red';
    g.strokeStyle = 'black';


    var debugWidth = 50;
    var debugHeight = 50;


    g.beginPath();
    g.moveTo(0, 0);
    g.lineTo(debugWidth / 2, 0);
    g.stroke();
    g.beginPath();
    g.arc(debugWidth / 2, 0, 3, 0, Math.PI * 2);
    g.fill();


    g.beginPath();
    g.moveTo(0, 0);
    g.lineTo(0, debugHeight / 2);
    g.stroke();
    g.beginPath();
    g.arc(0, debugHeight / 2, 3, 0, Math.PI * 2);
    g.fill();
}

坐標系回撤與圖像渲染

// 逆向平移恢復原始坐標系原點位置
g.translate(-shiftX, -shiftY);
// 在原始矩形區域內繪制圖像，關鍵點：所有變換操作已注入Canvas狀態，此時繪制圖像會自動應用前述變換鏈（平移→軸變換→旋轉）
ht.Default.drawImage(g, image, x, y, width, height, data, view);

狀態恢復

// 恢復g.save()保存的原始繪圖狀態，確保后續繪制不受當前變換鏈影響，維持圖形上下文清潔
g.restore();

05 參數說明

Drawing 組件-可視化編輯的便捷利器

01 技術原理

提供一系列預置的、專注于實現特定 2.5D 效果的可視化編輯組件（如變形、傾斜、旋轉面板、三維餅圖）。用戶通過圖形化界面操作（拖拽控制點、設置屬性面板參數）即可生成或調整 2.5D 圖形。

02 核心優勢

便捷的可視化編輯：無需編寫底層變換代碼，通過拖拽組件和操作控制點即可快速生成效果，大幅降低技術門檻。

快速原型搭建：對于標準的 2.5D 效果（如傾斜的面板、透視變形的物體、三維餅圖），可極速項目進程。

內置復雜效果：組件封裝了如貝塞爾曲線變形、光影漸變、透視投影模擬等較復雜的算法（如變形 Perspective、旋轉面板 Rotate Panel、三維餅圖 Pie3D），開箱即用，避免重復造輪子。

03 適用方向

需要快速構建靜態或半靜態的 2.5D 展示場景（如展示界面、說明圖、固定角度的示意圖）。

制作標準化的、具有立體感的 2.5D 圖表（如三維餅圖）。

需要實現特定預置效果（如透視變形、固定模式的傾斜）。

開發人員或設計師更傾向于可視化操作而非編碼的場景。

04 關鍵組件概覽

變形 Perspective

原理

基于貝塞爾曲線的頂點編輯技術，實現非規則物體的透視變形。

實現流程

菜單欄【繪圖組件】→ 拖拽"變形"組件至編輯區 → 關閉“可移動”屬性 → 關聯圖標文件 → 拖動控制點實時調整幾何形狀。

變形組件使用

傾斜 Skew

原理

通過圖形化界面調整斜切角度，實現元素傾斜。其原理是數學矩陣變換在二維平面模擬三維空間關系。

實現流程

菜單欄【繪圖組件】→ 拖拽"變形"組件至編輯區 → 關閉“可移動”屬性 → 關聯圖標文件 → 拖動控制點實時調整幾何形狀。

傾斜組件使用

旋轉面板 Rotate Panel

原理

模擬攝像機透視投影效果，自動維持元素空間關系，可調節透視強度，支持雙軸旋轉控制。

實現流程

菜單欄【繪圖組件】→ 拖拽"變形"組件至編輯區 → 關閉“可移動”屬性 → 關聯圖標文件 → 拖動控制點實時調整幾何形狀。

旋轉面板組件使用

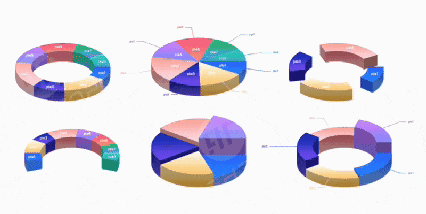

三維餅圖 Pie3D

原理

通過多層疊加+光影漸變算法實現偽 3D 餅圖組件。

實現流程

菜單欄【繪圖組件】→ 拖拽"變形"組件至編輯區 → 關閉“可移動”屬性 → 關聯圖標文件 → 拖動控制點實時調整幾何形狀。

三維餅圖組件使用

通用動畫 CommonAnimation

原理

與軸側切換一致，本質是將標準的二維坐標系，根據自定義的 X 軸和 Y 軸方向向量進行扭曲。

實現流程

菜單欄【繪圖組件】→ 拖拽"變形"組件至編輯區 → 關閉“可移動”屬性 → 關聯圖標文件 → 拖動控制點實時調整幾何形狀。

通用動畫組件使用

在數字化轉型的浪潮中，HT for Web 的 2.5D 技術以獨特的工程美學重新定義了工業可視化：它完美融合了二維技術的輕量高效與三維空間的深度層次，在性能與表現力之間建立了精妙的平衡點。通過 Drawing 組件的零代碼敏捷設計與軸測變換的數據驅動靈活性，通過軸側切換的數學精確性和 Drawing 組件的靈活創造力，開發者得以用二維的開發效率，實現三維的空間表達能力。
