深度解析 JM8630

在現代電子設備中，霍爾元件作為一種能實現磁電轉換的關鍵器件，廣泛應用于電流檢測、位置傳感、轉速測量等場景。

而鈞敏科技主推的 JM8630 GaAs 霍爾元件，憑借出色的電氣性能與穩定的可靠性，成為眾多行業工程師的優選。

今天，我們就從規格書出發，全方位解讀這款元件的核心優勢與使用要點。

核心參數：奠定優異性能基礎

JM8630 的電氣特性在 25℃室溫（RT）下表現突出，關鍵參數精準可控，為設備穩定運行提供有力保障。

從霍爾電壓來看，在磁感應強度 B=50mT、輸入電流 Ic=5mA 的測試條件下，其最小霍爾電壓達 80mV，最大為 110mV，這一范圍能確保元件在磁場檢測中輸出清晰、可識別的信號，滿足多數場景下的傳感需求。

輸入電阻與輸出電阻同樣具備良好的一致性：輸入電阻（B=0mT、Ic=0.1mA）標準值為 1250Ω，范圍在 1000-1500Ω 之間；輸出電阻（相同測試條件）標準值 2500Ω，范圍 1800-3000Ω，穩定的電阻特性可減少電路中信號的損耗與干擾。

此外，非平衡電壓（Vos）控制在 - 8~+8mV 的窄區間內，有效降低了零磁場環境下的信號誤差；霍爾電壓溫度系數僅 0.06%/℃，輸入電阻溫度系數 0.3%/℃，即使在溫度變化時，元件性能也能保持穩定；霍爾電壓線性度（ΔK）為 - 2~+2%，在 0.1-0.5T 的磁感應強度范圍內，輸出信號與磁場強度呈良好線性關系，便于后續信號處理。

環境適應性：應對多樣工作場景

JM8630 在不同環境條件下的表現，直接決定了其適用范圍。

在溫度耐受性上，元件的工作溫度范圍為 - 40~+125℃，保存溫度范圍為 - 40~+150℃，無論是寒冷的戶外環境，還是高溫的工業設備內部，都能正常工作或存放。

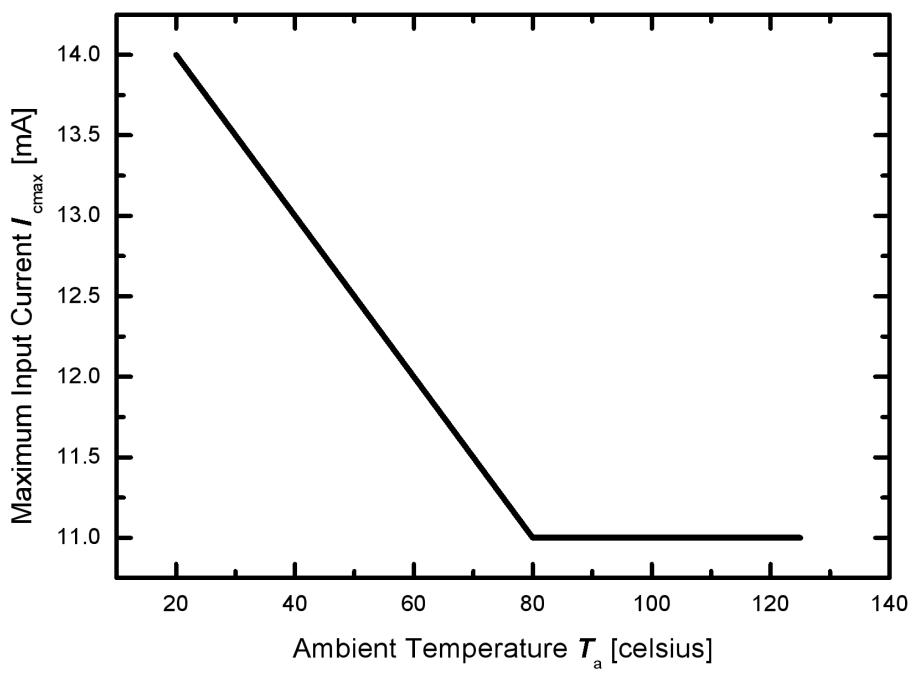

值得注意的是，最大輸入電流（Icmax）會隨環境溫度變化，如圖 1 所示，當環境溫度升高時，最大輸入電流略有下降，在實際應用中需根據環境溫度合理調整輸入電流，避免超過額定值。

圖 1

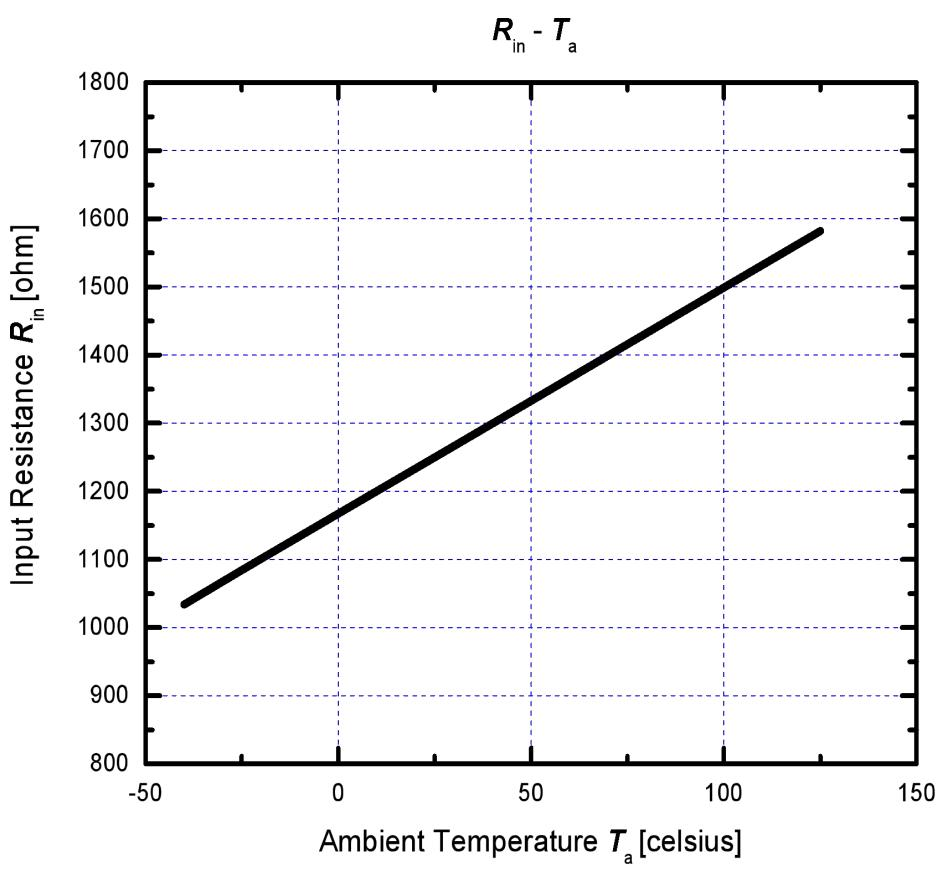

從特性曲線來看，圖2（輸入電阻 - 環境溫度）顯示，隨著環境溫度升高，輸入電阻逐漸增大，工程師在設計電路時需考慮這一特性，避免因溫度變化導致電路參數失衡；

圖 2

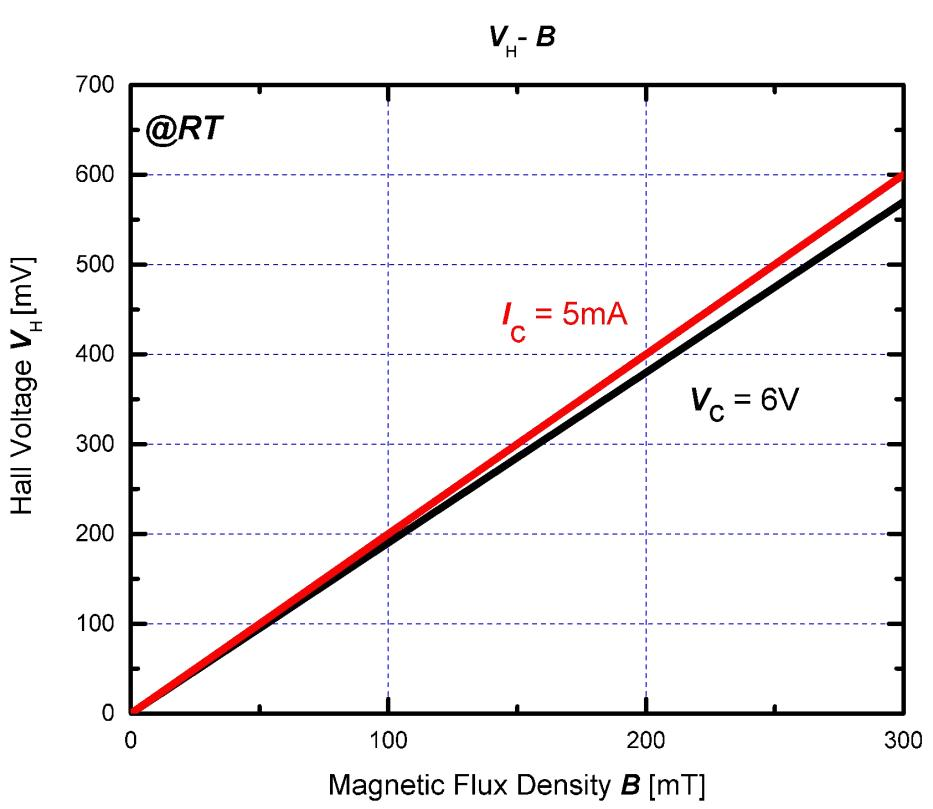

圖 3（霍爾電壓 - 磁感應強度）表明，在恒定輸入條件下（Ic=5mA、Vc=6V），霍爾電壓隨磁感應強度增大而線性上升，進一步驗證了其優異的線性度；

圖 3

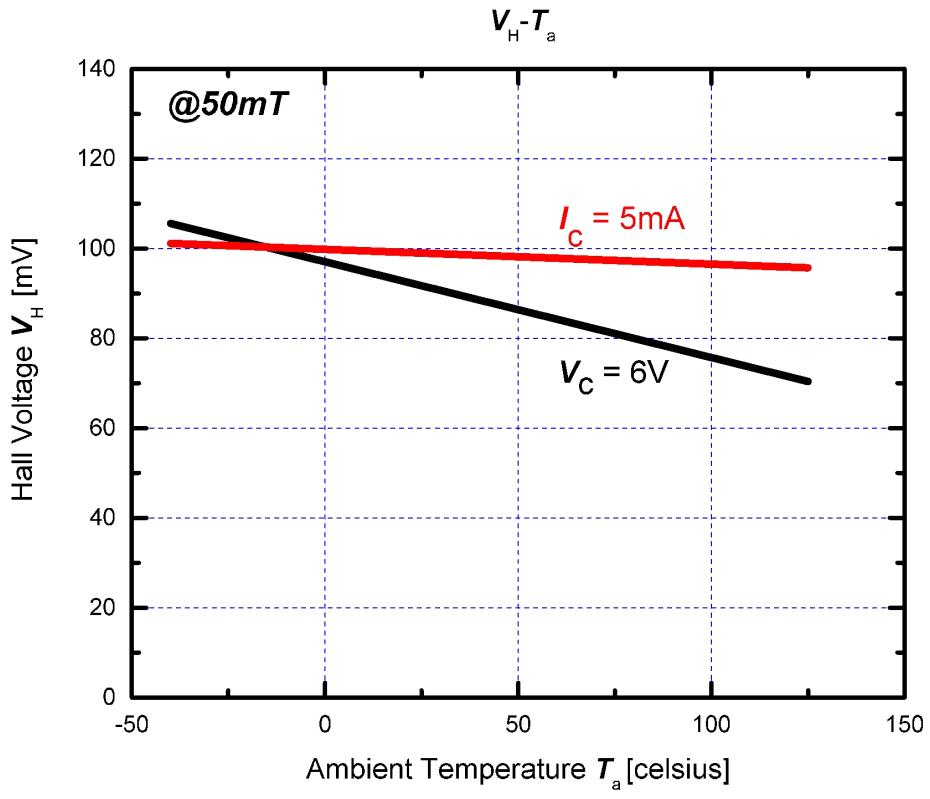

圖 4（霍爾電壓 - 環境溫度）顯示，在 B=50mT、Ic=5mA、Vc=6V 條件下，溫度升高時霍爾電壓略有波動，但整體保持穩定；

圖 4

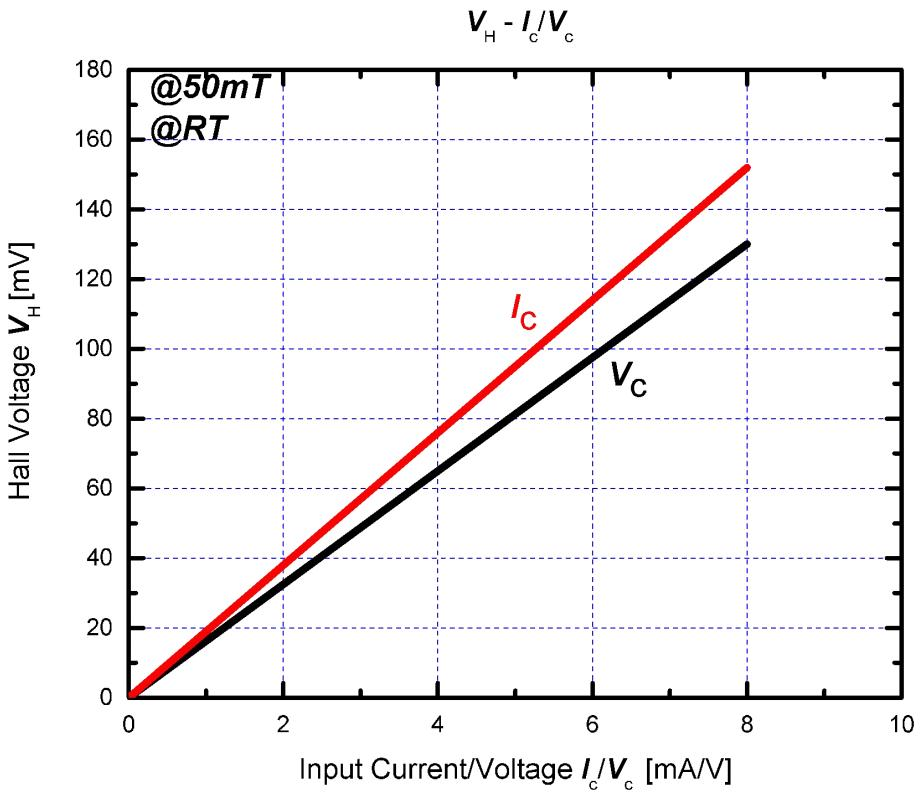

圖 5（霍爾電壓 - 驅動電流 / 驅動電壓）則說明，在一定范圍內，驅動電流或電壓增大，霍爾電壓也隨之增大，為用戶根據實際需求調整驅動參數提供了參考。

圖 5

可靠性測試：歷經嚴苛考驗

一款優質的電子元件，必須通過嚴格的可靠性測試。JM8630 按照 JEITA EIAJ ED-4701 標準，完成了多項高強度測試，確保長期穩定運行。

高溫存儲試驗（HTS）：在 150±10℃的高溫環境下持續存儲 1000 小時，元件性能無明顯衰減；

熱循環試驗（HC）：在 - 55℃~150℃的極端溫度間循環 50 次（高溫 30 分鐘、常溫 5 分鐘、低溫 30 分鐘為一個循環），經歷溫度劇烈變化后，仍能正常工作；

高溫高濕存儲試驗（THS）：在 85±3℃、相對濕度 85±5% 的濕熱環境中存放 1000 小時，有效驗證了元件的防潮性能；

回流焊試驗（RS）：在 260±5℃的高溫下經受 10 秒焊接過程，確保焊接時元件不受損壞；

高溫帶電老化試驗（HTO）：在 125℃、輸入電流 8mA 的條件下持續工作 1000 小時，模擬長期高負荷運行場景，元件參數變化幅度均符合要求（霍爾電壓與輸入 / 輸出電阻變化小于 ±20%，非平衡電壓變化小于 ±8mV，其他參數保持在表 1 規定范圍內）。
