隨著新能源技術的不斷發展，系統對電力電子變流器的要求也越來越高。高效率、高可靠性和高功率密度越來越受到設計人員的重視，并可能成為當前和下一代變換器的標準。

碳化硅（SiC）材料因其固有的寬禁帶特性和高熱導率，可在1kV系統中實現更高的效率和更好的熱性能。

本文將介紹當前光伏（PV）系統的主流架構以及系統不同部分常用的電路拓?fù)浣Y(jié)構。根據不同拓?fù)浣Y(jié)構的特點，將介紹使用SiC MOSFET的解決方案，并與IGBT解決方案進行比較，還將總結在光伏系統中使用新一代SiC MOSFET的優勢。

太陽能系統的高效SiC MOSFET解決方案

1

太陽能系統結構

光伏發電系統具有不同的功率等級和應用場景，因此總線電壓等級和結構也各不相同。以工商業光伏系統為例，如圖1所示，該系統可分為三個部分：光伏側、電池側和逆變器側。

最大功率點跟蹤（MPPT）電路可有效地將太陽能耦合到直流母線。蓄電池側使用DC/DC電路使蓄電池電壓與總線電壓相匹配，并控制蓄電池的恒流或恒壓充電/放電。這部分電路可以是簡單的雙向降壓/升壓電路，也可以是帶升壓/降壓電路的隔離DCX電路，具體取決于電池的配置。

逆變器電路通常采用三電平結構。但近年來，隨著高壓器件的日益普及，兩電平逆變器電路也成為研究重點。這種混合型光伏系統在商業和工業場景中越來越受歡迎，因?yàn)樗梢岳梅骞葍r(jià)差創造收益。在日照條件允許的情況下，還可以利用商業和工業場景中的閑置區域來增加綠色電力的比例。

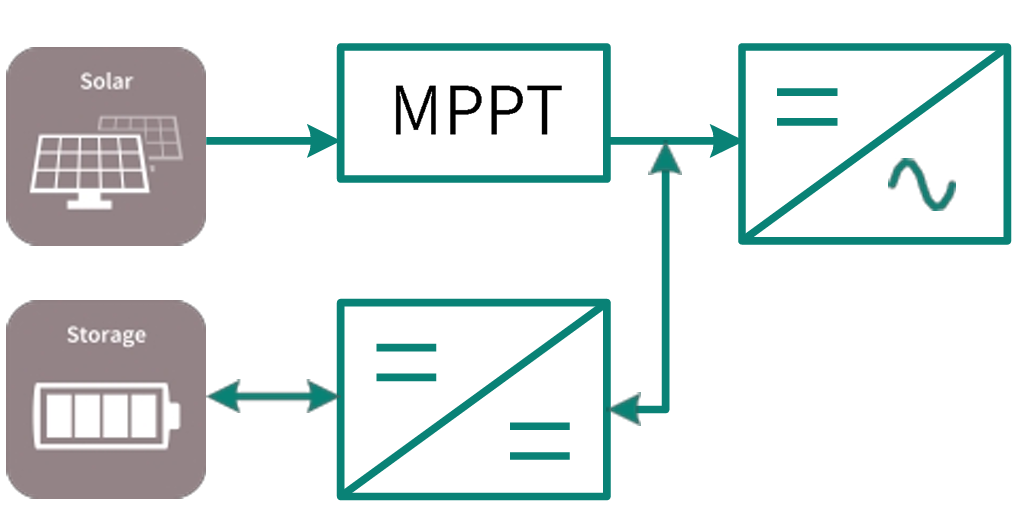

圖1. 混合太陽能系統的結構

2

不同拓?fù)浣Y(jié)構的特點

根據拓?fù)浣Y(jié)構的不同，SiC MOS的應用也具有不同的特點。它們大致可分為兩類：軟開關拓?fù)浜陀查_(kāi)關拓?fù)?。硬開關拓?fù)浣Y(jié)構在光伏系統中很常見，如圖2所示的MPPT側升壓電路、電池側降壓/升壓電路以及三電平逆變器電路。

由于SiC MOSFET 的開關損耗低，因此在硬開關電路中，尤其是在高開關頻率下，其性能比IGBT更好。

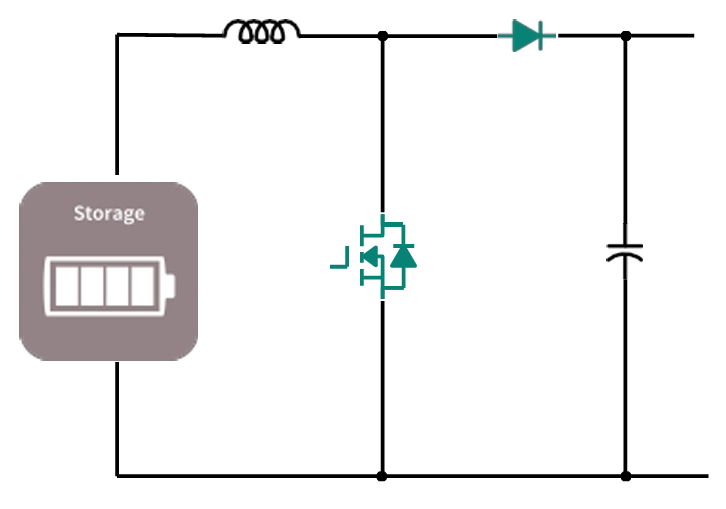

圖2. 升壓電路

不過，也有一個例外，那就是電池側的降壓/升壓電路，如圖3所示。這是一個半橋結構，無論處于充電還是放電模式，其中一個MOSFET始終處于同步整流模式，即始終在零電壓時開啟。由于存在雙向功率流，兩個MOSFET在一種工作狀態下都會出現零電壓開關（ZVS）。但在另一種模式下會出現硬開關。因此，在設計該電路時，我們需要考慮兩種工作條件下的最壞情況。

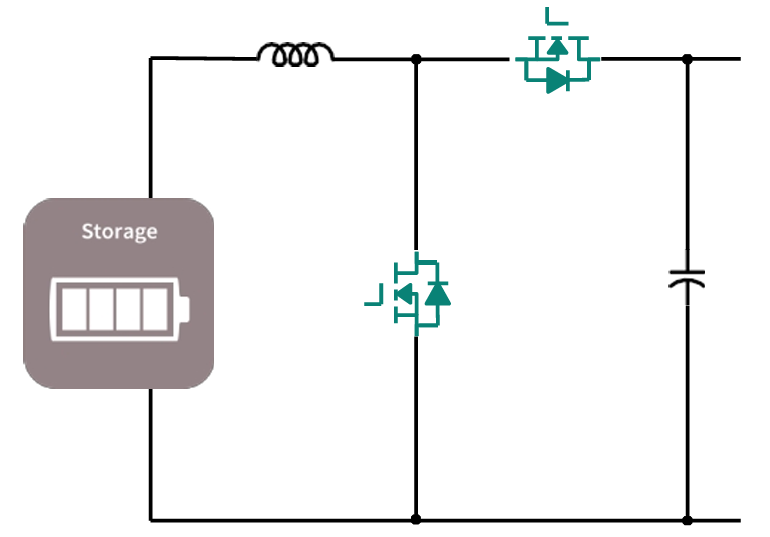

圖3. 雙向降壓/升壓電路

在軟開關電路中，如圖4（低壓電池組中DCX電路的高壓側），優化設計可使MOSFET工作在零電壓開關(ZVS)狀態，幾乎沒有開關損耗，只有導通損耗。由于MOSFET工作在諧振頻率點，關斷電流也非常小，因此傳導損耗占總損耗的很大比例。然而，由于SiC MOSFET的導通電阻隨溫度升高的速度高于IGBT的飽和壓降，而且在額定電流相近的情況下，SiC MOSFET的芯片尺寸通常小于IGBT，因此在這種工作條件下，SiC相對于IGBT的優勢并不明顯，甚至可以說不存在。

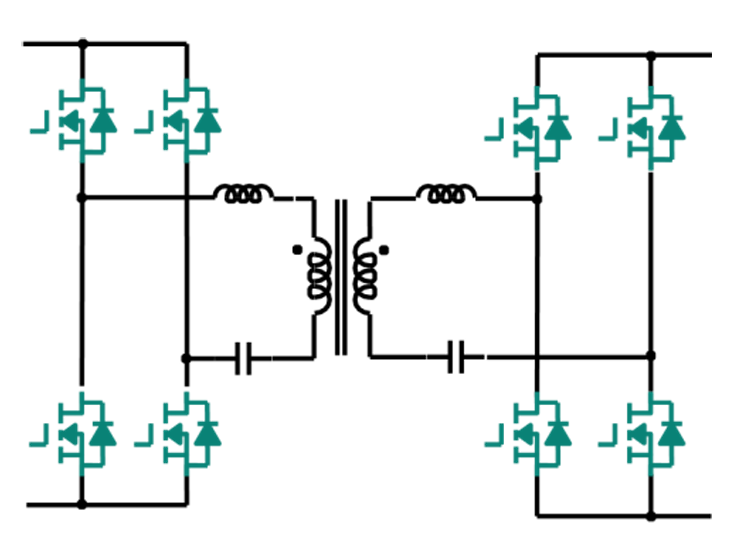

圖4. 低壓電池的CLLC

3

用于太陽能系統的

英飛凌CoolSiC G2解決方案

該部分將為太陽能系統中不同額定功率的不同部分提供SiC解決方案。英飛凌的CoolSiC G2不僅改進了芯片技術，還提高了封裝技術。目前最佳的優點值（FOM）使CoolSiC G2能夠在輕負載和硬開關條件下實現最高效率。由于采用了擴散焊接技術（.XT），與上一代產品相比，類似等級的G2 SiC器件的熱阻降低了15%以上。CoolSiC的Vgsth和Rdson分布較窄，更易于SiC并聯。此外，這一代SiC器件可在200°C的最高結溫下工作100小時。系統設計靈活性的提高，使我們能夠應對過流或短路導致的過熱等極端情況，而無需升級器件額定值。這使得設計高效、可靠和低成本的光伏（PV）系統成為可能。

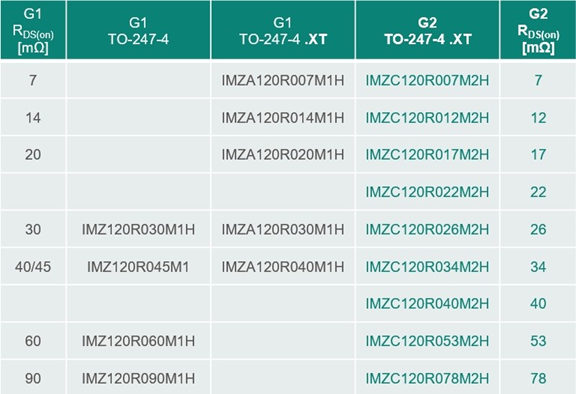

圖5. CoolSiC G2的產品組合

與 IGBT 解決方案的比較

本節將比較采用CoolSiC G2和IGBT H7的太陽能系統的性能，包括損耗、熱和系統優勢。同時，還將介紹根據額定功率基準IGBT對SiC的參考選擇。

結論

針對光伏（PV）系統各部分的不同電路特性，使用合適的1200V CoolSiC G2器件可實現高效、可靠的光伏系統解決方案。與絕緣柵雙極晶體管(IGBT)解決方案相比，整體損耗更低，體積更小。此外，由于最高結溫為200°C，系統設計可以更加靈活，無需為實現過載熱性能而增加成本。
