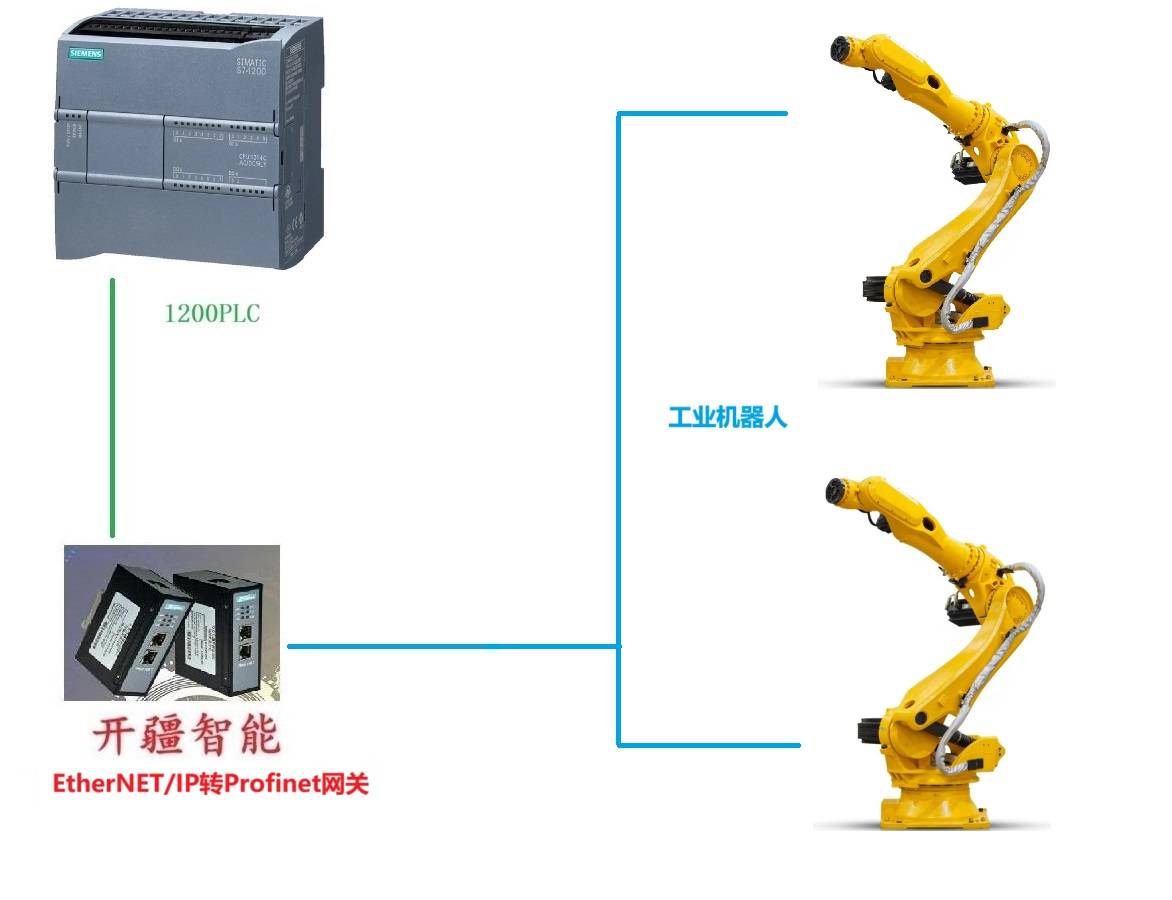

本案例是ABB機器人作為Ethernet/IP主站連接作為Ethernet從站的網關，并由網關將數據轉換成Profinet協議并被西門子PLC讀寫。

配置過程：

取得ABB機器人授權

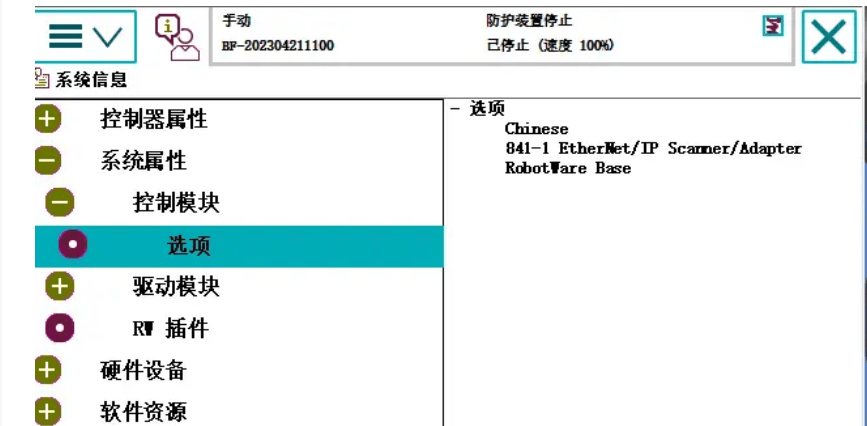

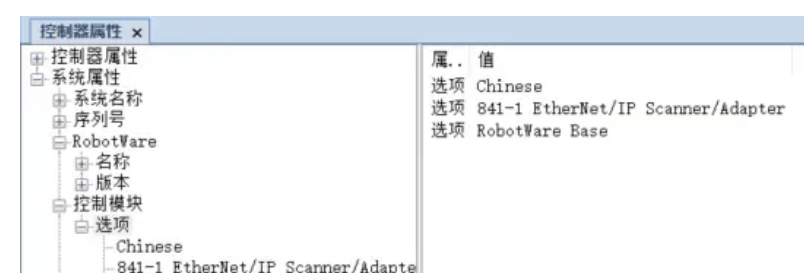

開通841-1

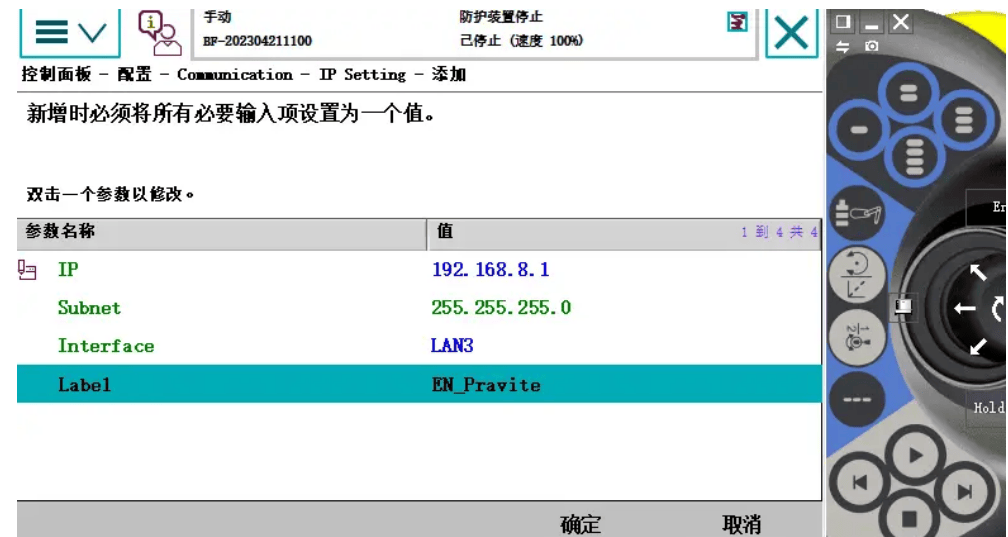

設置機器人IP，點擊控制面板-主題-IP Setting-Communication

選擇從站模塊連接網絡

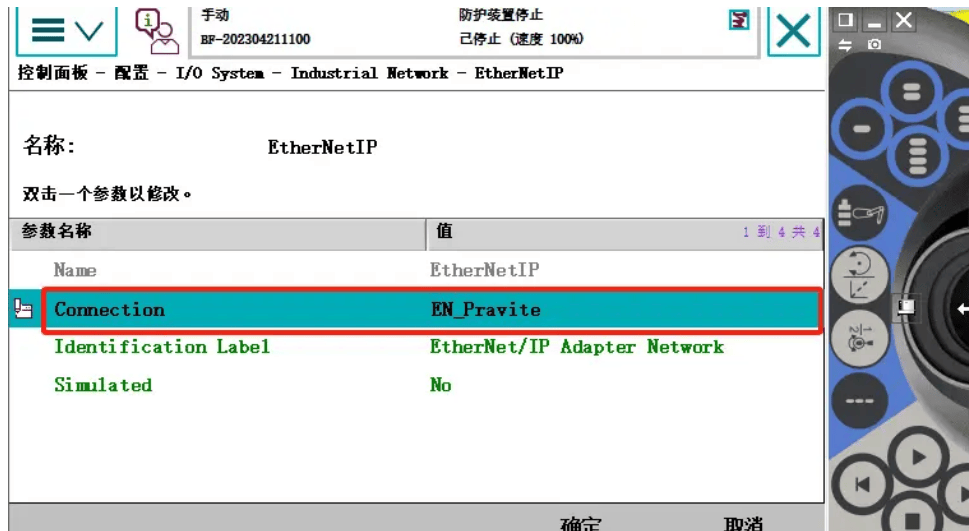

控制面板-配置-主題-I/O System-Industrial Network-EthernetIP

選擇上一步建立的IP

導入EDS文件

把EDS文件考入機器人Home文件夾下的EDS文件夾

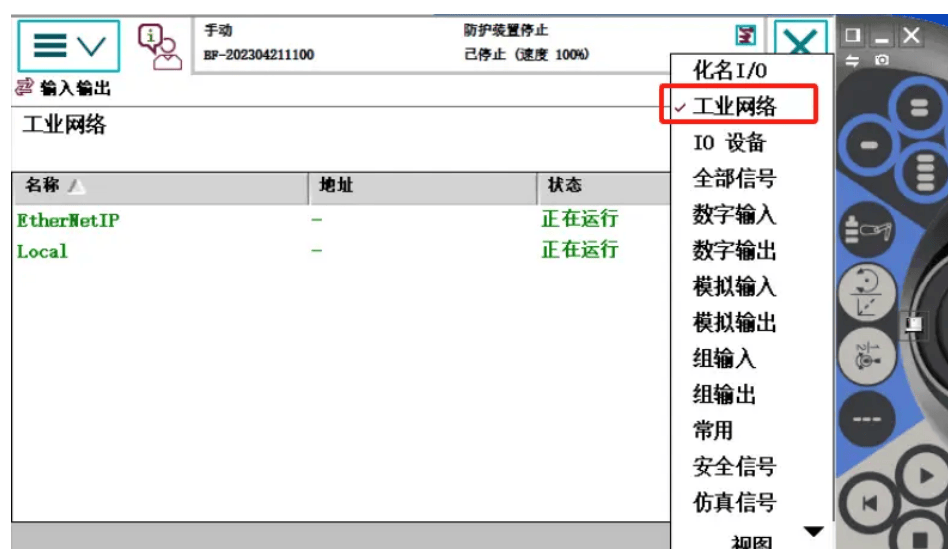

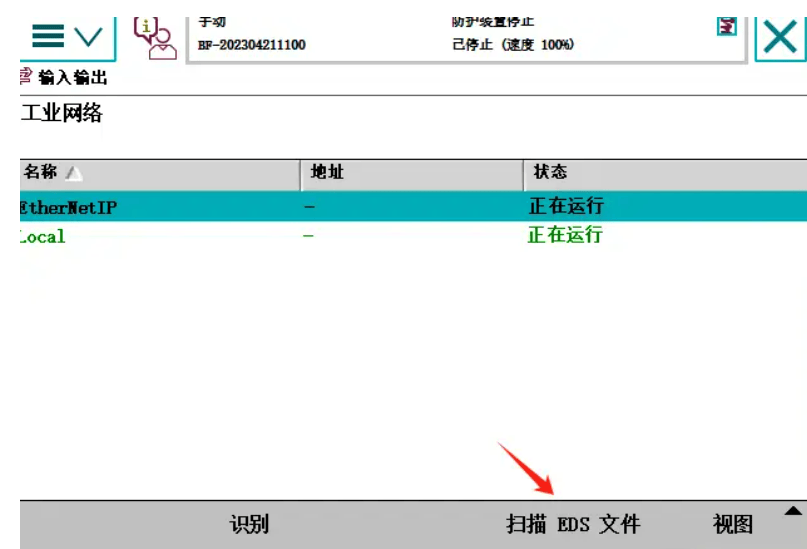

掃描EDS文件進入輸入輸出窗口-視圖-選擇 工業網絡-選中EthernetIP-點擊右下角掃描EDS文件。

創建EIP模塊從站配置。

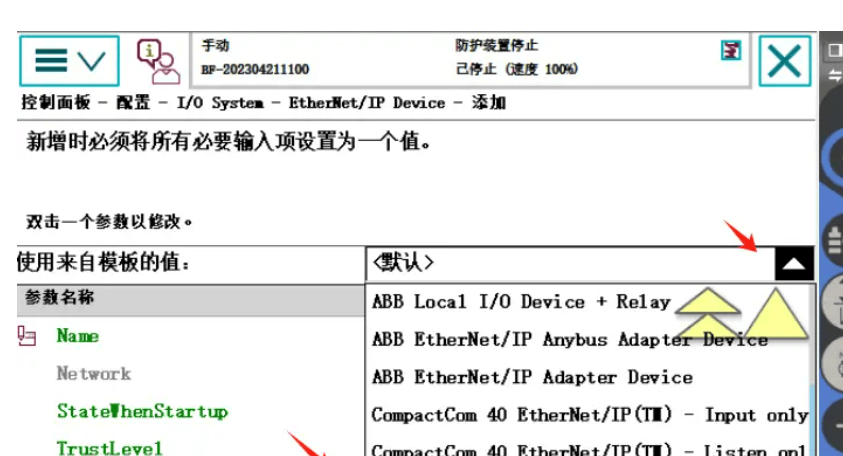

控制面板-配置-主題-I/O System-Ethernet/IP-添加

選擇模板選擇剛導入的EDS文件EIP001

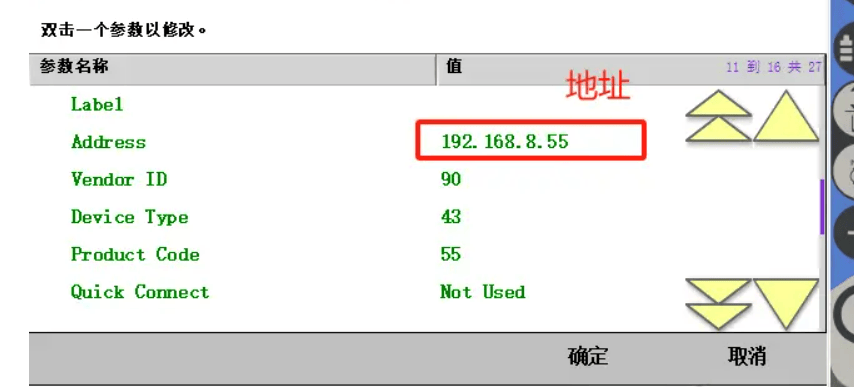

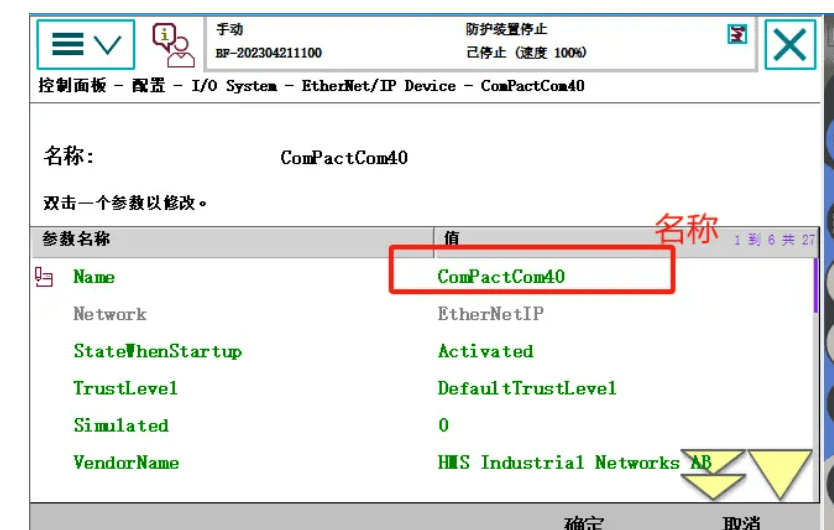

修改從站當前IP地址及名稱

配置完成后開始對網關進行配置

網關配置：

打開網關配置軟件“Gateway Configuration Studio”

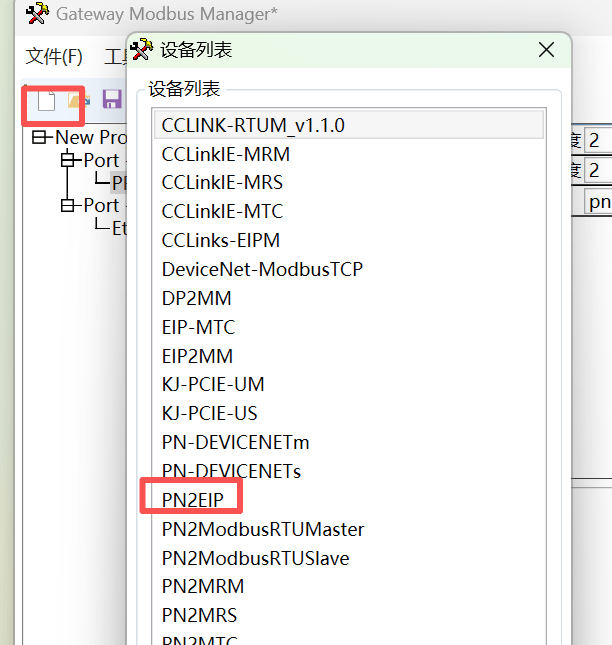

新建項目選擇PN2EIP

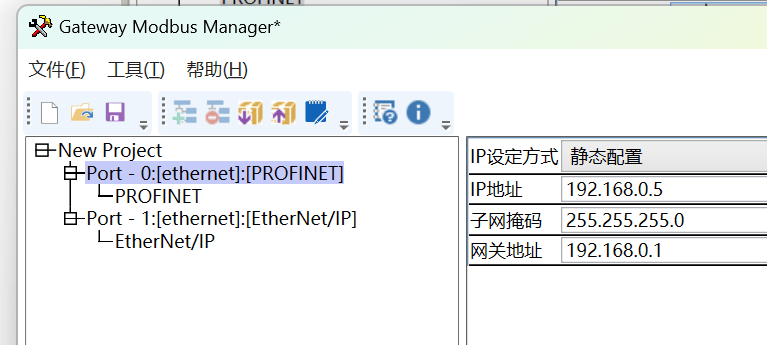

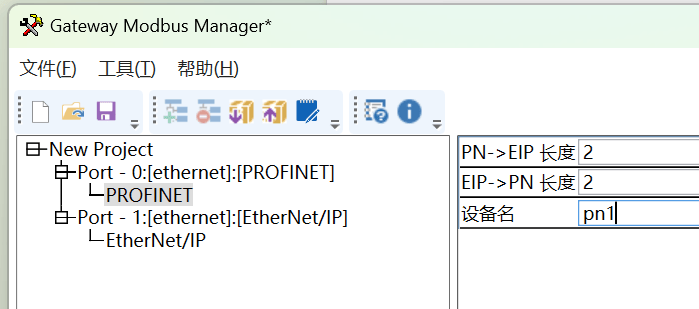

設置網關在Profient一側的數據長度，IP地址及設備名稱

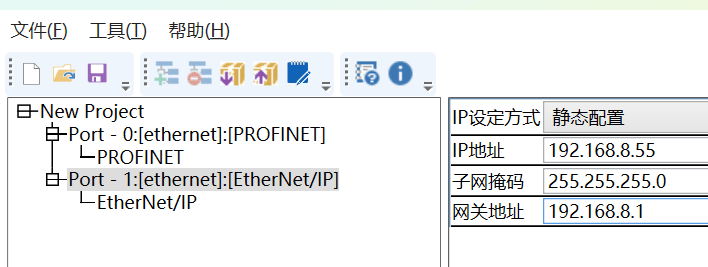

設置網關EthernetIP一側的配置

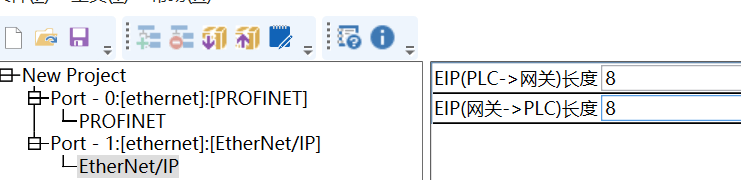

設置好輸入輸出的數據長度，與機器人配置保持一致

完成后下載配置到網關。

西門子PLC配置：

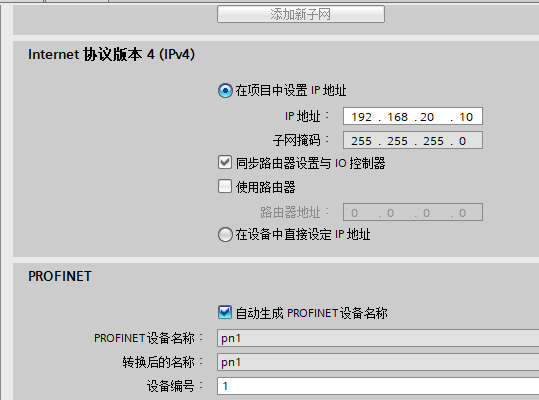

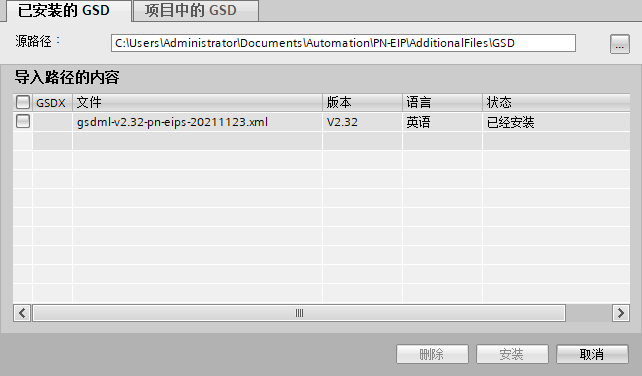

添加網關設備: 在PLC的編程軟件（如TIA Portal）中，添加Profinet設備，選擇網關的GSD文件，并設置網關的Profinet設備名稱和IP地址。

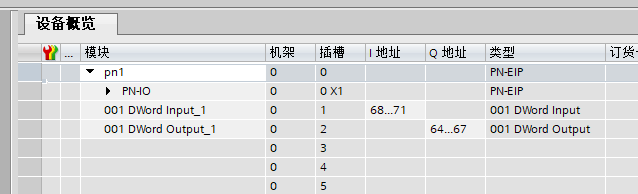

配置數據交換: 在PLC中配置與變頻器的數據交換，包括輸入輸出數據的長度和地址映射。

到此網關全部配置完成，帶通訊指示燈正常后即可進行數據傳輸。
