對數放大器芯片的核心工作原理基于雙極性三極管（BJT）的基-射極電壓與集電極電流的對數關系，通過跨導線性電路實現信號的對數轉換。

核心原理：對數放大器利用雙極性三極管（BJT）的指數特性：集電極電流（I_C）與基-射極電壓（V_{BE}）呈指數關系（I_C = I_S cdot e^{frac{V_{BE}}{V_T}}），其中熱電壓V_T約26mV，反向飽和電流I_S與溫度密切相關。通過反相放大器配置將V_{BE}反轉為輸出電壓（V_{OUT} = -V_{BE}），從而得到輸出電壓與輸入電壓對數成正比的關系。

溫度補償與穩定性：實際電路中，溫度會影響I_S和V_T的準確性。跨導線性對數放大器通過匹配三極管修正溫度變化，確保對數斜率和截距的穩定性。

射頻功率檢測芯片 - MS2351M

工采電子代理的MS2351M是一款對數放大器芯片，主要用于接收信號強度指示RSSI與功率放大器控制，工作頻率范圍是100M~2500MHz，典型動態范圍45dB。各種手持設備和其它無線設備都可使用該芯片。相對于使用離散的二極管檢波器，MS2351M可以提供更寬的動態范圍更高的精度。特別地，在-40℃~85℃溫度范圍內表現出良好的溫度穩定性。

MS2351M本質上是電壓響應器件，典型的輸入信號范圍均方根值1.25mV~224mV，或-58dBV~-13dBV，這與負載為50Ω時-45dBm~0dBm等效。

為方便應用，內部使用AC耦合。MS2351M提供兩種電壓輸出。第一種從引腳V_UP輸出，隨著輸入信號從-45dBm增大到0dBm，該引腳輸出從0到1.2V，這時的輸出可工作在測量模式。第二種從引腳V_DN輸出，它是V_UP電壓的反相，且有2倍的增益。假設供電電壓大于3.3V，那么隨著輸入信號由較小到較大，V_DN輸出從2.25V降到接近于地電位。該輸出可以使芯片工作在控制模式。這種應用需外部給VSET引腳一個電壓，然后V_DN就可以控制VGA或功率放大器。

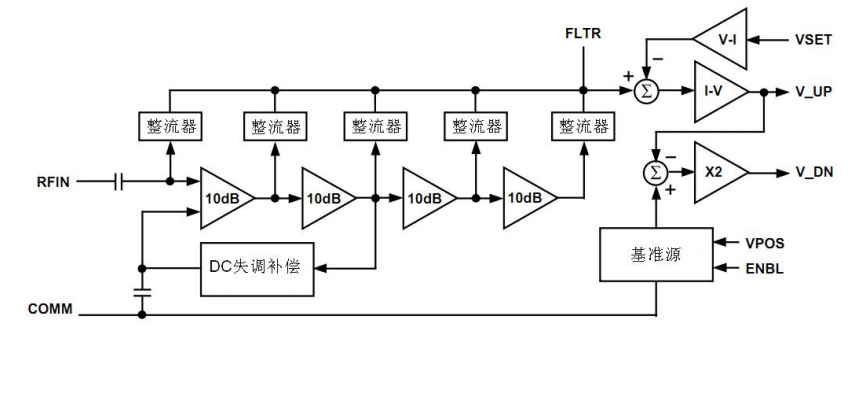

內部框圖：

內部框圖

射頻功率檢測芯片 - MS2351M的特性：

完整的RF檢測器/控制器功能

典型動態范圍：-58dBV~-13dBV，或-45dBm~0dBm@50Ω

頻率響應范圍：100MHz~2500MHz

10dB 階躍響應時間：70ns

良好的溫度穩定性

2.7V~5.5V 的單電源供電

封裝：MSOP8

無線射頻芯片 - MS2351M的應用：

手持設備：TDMA,CDMA,GSM

無線終端的接收以及發射信號強度指示

發射機功率測量與控制

在國產無線射頻芯片領域，瑞盟科技便是國產品牌中的佼佼者。了解更多關于瑞盟科技國產無線射頻芯片的技術應用，聯系ISweek工采網“在線客服”獲取產品PDF、技術支持和DEMO板、可申請樣片。
