前言

在“萬物互聯”的智能物聯網時代，便攜電子設備、物聯網終端及電池供電系統正加速滲透生活與工業場景，市場物聯網設備對步進驅動方案的“低功耗長續航、小尺寸易集成、高性能智能化”三大核心訴求日益凸顯。同時根據步進驅動行業市場分析報告指出，2024年中國步進驅動市場規模已達數十億元人民幣，且預計到2030年全球步進驅動市場容量將繼續保持穩定增長。在電池供電物聯網設備領域，市場上對低電壓、高性能、小尺寸的步進驅動IC需求將上漲。而由Trinamic推出的TMC2300：靜音不“耗電”，小巧有“力量”，為電池供電物聯網設備提供理想運動控制解決方案。

一產品概述

TMC2300是一款專為兩相步進電機設計的低電壓驅動芯片，使用單個鋰離子電池或雙AA電池就能驅動，專為電池供電的便攜式設備和對空間要求嚴苛的應用而優化設計。芯片集成Trinamic先進的StealthChop2技術確保無噪音步進操作，CoolStep提高了最高效率，并提供了最佳扭矩，降低電機功耗和發熱。內置電荷泵的集成功率mosfet，即使在低電源電壓下也能實現一流的RDSon（低通導電阻），處理電機電流高達1.2A RMS，加上極小的待機電流（＜50nA），這保證了電池的長壽命。集成多重保護和診斷功能支持電機穩健可靠的運行。具備步進/方向接口和一個簡單易用的單線UART接口。同時Trinamic提供完善的開發與評估支持，能夠縮短產品設計周期，助力加速產品開發進程。

TMC2300引腳圖

二核心特性解析

（一）StealthChop2靜音斬波模式：StealthChop是一種基于電壓模式PWM（脈寬調制）的靜音驅動技術，通過調節施加到電機線圈上的有效電壓來驅動電機電流，從而實現靜音操作。該技術能夠保證電機在靜止和緩慢運動時絕對安靜（除了軸承產生的噪音），與其他電壓模式斬波器不同，StealthChop2不需要任何配置——它會在開機后的第一個動作中自動學習最佳設置，并在隨后的動作中進一步優化設置。StealthChop2允許快速響應電機速度變化，從而支持高動態運動控制。相比初代StealthChop，響應速度提升30%，支持動態調整PWM頻率（23.4kHz~58.5kHz四檔可選），平衡電流紋波與開關損耗，適配低電感電機（如NEMA11微型電機）。

（二）StallGuard4無傳感器的精準負載檢測技術：該技術專為StealthChop模式優化，能夠通過實時監測電機線圈中的電流變化來評估電機負載情況（通過監測電機線圈電流變化，實時輸出負載值（SG_RESULT）——值越高表示負載越低（負載角越?。?，值越低表示負載越高，當負載角接近90°（電機最節能點）時，SG_RESULT達到臨界閾值），在每個全步周期更新測量值，確保負載變化響應及時。該技術無需額外的編碼器或物理限位開關，就能實現傳感器less歸位，實時檢測電機失速（堵轉）并測量機械負載。節省了成本和空間，提高了系統的可靠性。

（三）智能能效管理：CoolStep（負載自適應電流控制）技術，能基于StallGuard4的精準負載測量技術，通過實時監測電機負載情況，自動調整電機電流以達到最佳能效——當檢測電機負載增加時，自動提升電機電流以應對高負載；當檢測電機負載減少時，自動減少電流以降低功耗和發熱。該技術通過比較StallGuard4測量值與預設的閾值來調整電機電流，確保電機在負載變化時始終保持高效運行，最高可節省90%的能耗，顯著延長電池壽命，并降低電機運行溫度。且TMC2300具備極低待機功耗，在空閑狀態下，TMC2300的待機電流消耗典型值低于50nA，這對于需要長期待機的物聯網設備意義重大。

（四）靈活的控制接口與精確運動控制：TMC2300支持傳統的STEP/DIR（步進/方向）脈沖接口，方便快速集成；也提供單線UART接口，支持通過UART配置VACTUAL寄存器實現獨立運行（無需STEP/DIR信號），動態調速范圍達10倍，適配簡單往復運動場景（如智能閥門）。TMC2300支持最高256微步/整步，集成MicroPlyer微步插值器，當輸入8/16/32/64微步時，內部自動插值至256微步，無需更換控制器即可提升運動平滑度和精度，減少電機共振。

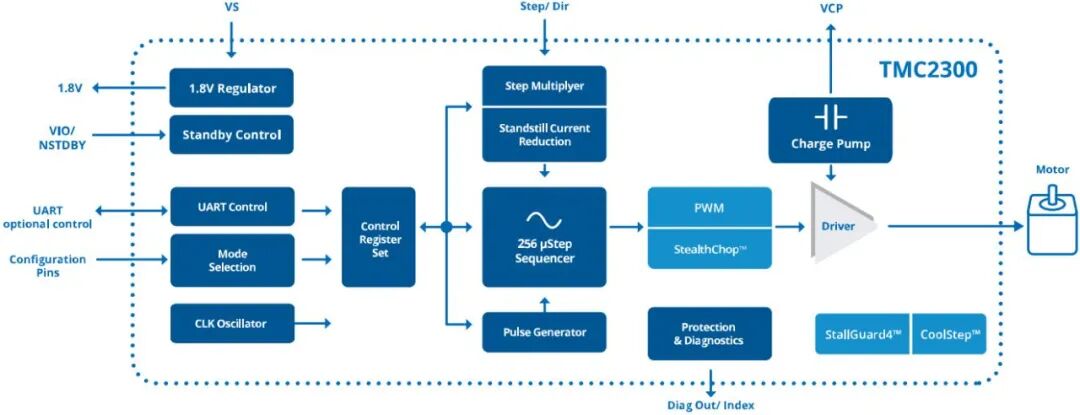

TMC2300框圖

三多重保護與診斷機制“保駕護航”

全面的保護與診斷機制確保電機和驅動器的安全運行，保障了終端便攜設備能夠在多種復雜的環境狀況下正常運行。

（一）電氣保護：多層級故障防護

過溫保護，內置兩級溫度傳感器，用于檢測芯片溫度，120℃觸發預預警（otpw標志），143/150/157℃可選關斷（ot標志），關斷后需冷卻至120℃以下恢復。

短路保護，TMC2300能夠檢測并防止電機線圈與電源或地之間的短路，檢測到短路后，驅動器將三次重試確認，避免誤判，隨后關閉對應橋臂并設置相應的故障標志。短路保護包括低側短路保護和高側短路保護。

欠壓保護，包括VS和VIO欠壓檢測，當供電電壓低于設定的閾值時，TMC2300將關閉驅動器，以防止在低電壓下運行可能導致的損壞。

過流保護，TMC2300能夠檢測并限制過大的電機電流，以防止電機和驅動器過熱，當檢測到過流時，驅動器將自動降低電流或關閉。

（二）機械診斷：全場景狀態監測

開路與負載檢測，TMC2300能夠檢測電機線圈的開路情況，當檢測到開路時，相應的故障標準將被設置；StallGuard4傳感器能夠檢測電機負載情況，并用于防止電機失步和過載，當電機負載超過設定閾值時，StallGuard4將觸發故障標志。

診斷輸出（DIAG），TMC2300的DIAG引腳可以配置為輸出各種故障信號，如短路、過溫、欠壓等。通過監測DIAG引腳的狀態，可以實時了解驅動器的運行狀態和故障情況。

內部狀態寄存器，TMC2300提供多個內部狀態寄存器，提供詳細的驅動器狀態標志，用于記錄各種事件。通過讀取這些標志，用戶可以實時監控驅動器的運行狀態，及時發現并處理異常情況。

TMC2300集成了多重全面的保護與故障檢測功能，為電機和驅動器的安全運行進行“保駕護航”，提高了設備的可靠性和穩定性。

四

典型應用場景

TMC2300特別適合使用電池驅動的小型便攜式設備和物聯網設備。QFN20-（3×3mm）緊湊型封裝，超小尺寸，非常適合小型移動設備中極度受限的空間要求；1.8V至11V DC的寬工作電壓范圍，意味著TMC2300可直接使用單個鋰電池或兩節AA電池就能驅動，電源設計靈活。集成的StealthChop2斬波算法實現設備無聲運行；MicroPlyer插值至256微步提升精度；StallGuard4實現堵轉檢測；SpreadCycle（高速模式）抑制共振?？臻e狀態下，待機電流消耗＜50nA，搭配CoolStep電流自適應控制技術，最高節能90%，極大延長電池壽命和續航時間。TMC2300在極小的體積內，集成了高性能、超低功耗和靜音模式，能很好滿足電池驅動設備對空間、電池續航和用戶體驗的嚴苛要求，使其非常適合物聯網和電池供電的小型便攜設備，如POS機，打印機，玩具，辦公和家庭自動化，包括智能恒溫散熱器閥門，微型醫療設備等等。

五

市場競爭力分析

在低電壓步進驅動器市場，TMC2300同樣面臨著來自其它解決方案的壓力。但TMC2300能憑借超低的待機功耗（50nA對比微安級）和先進的靜音技術（StealthChop2），超小尺寸（QNF-20封裝3×3mm）高集成度從市場中脫穎而出，且TMC2300具備寬電壓的適配范圍和寬工作溫度，使其在電池供電中和實際應用中更具優勢。

例如，國外產品DRV8834標稱電壓范圍為2.5V-10.8V，工作溫度范圍為-40℃~85℃，待機功耗為微安級。而另一款同類型產品SGM42622B是一款低電壓、雙H橋步進電機驅動器芯片，電機電源電壓范圍1.8V至12V，雖然SGM42622B在工作電壓范圍上具備微小的優勢，但TMC2300內置了StallGuard4和CoolStep等專利控制算法，提供了智能的能效管理（SGM42622B待機電流＜80nA，TMC2300＜50nA）和運動控制能力。

TMC2300憑借其多項差異化優勢，在實際應用中表現亮眼，其提供的性能優勢和節能效果能為產品帶來更好的設計，對于需要長電池壽命和高性能的應用，TMC2300提供了極具價值的解決方案。

六結語

TMC2300是一款超低功耗、超小尺寸的單芯片步進電機驅動器，專為電池供電的便攜式設備和對空間要求苛刻的應用而優化設計。對于任何追求靜音、高效、小巧、智能的電池供電步進電機應用，TMC2300都是一個非常理想的選擇。
