LMX2487E器件是一款低功耗、高性能的 Delta-Sigma 小數 N 分頻 PLL，具有 輔助整數-N PLL。它是使用 TI 的先進工藝制造的。

通過 delta-sigma 架構，在較低失調頻率下推動分?jǐn)?shù)雜散 到環路帶寬之外的更高頻率。能夠接近雜散噪聲和相位噪聲 能量到更高頻率是調制器階數的直接函數。與模擬不同 補償，LMX2487E中使用的數字反饋技術對變化具有很強的抵抗力 晶圓加工中的溫度和變化。LMX2487E Δ-Σ 調制器是可編程的 高達四階，允許設計人員選擇最佳調制器階數以適應 系統的相位噪聲、雜散和鎖定時間要求。
*附件：lmx2487e.pdf

用于對LMX2487E進行編程的串行數據通過三線高速傳輸 （20 兆赫）MICROWIRE接口。該LMX2487E提供高頻率分辨率、低雜散、快速 編程速度，以及更改頻率的單字寫入。這使其成為直接 數字調制應用，其中 N 計數器直接用信息進行調制。這 LMX2487E采用 24 引腳 4.0 × 4.0 × 0.8 mm WQFN 封裝。

特性

• 用于低分頻器的四模預分頻器
  • 射頻 PLL：16/17/20/21 或 32/33/36/37
  • IF PLL：8/9 或 16/17
• 高級 Delta Sigma 分?jǐn)?shù)補償
  • 12 位或 22 位可選分?jǐn)?shù)模量
  • 高達4階可編程Δ-Σ
    調制器
• 縮短鎖定時間的功能
  • 需要
    單字寫入的快速鎖定/周期滑移減少
  • 集成超時計數器
• 工作范圍廣
  • LMX2487E RF PLL：3.0 GHz 至 7.5 GHz
• 有用的功能
  • 數字鎖檢測輸出
  • 硬件和軟件斷電控制
  • 片內晶體基準頻率倍增器
  • 射頻相位比較頻率高達 50
    MHz
  • 2.5V 至 3.6V 工作電壓，帶 I CC = 8.5 mA（3.0 V 時）

參數

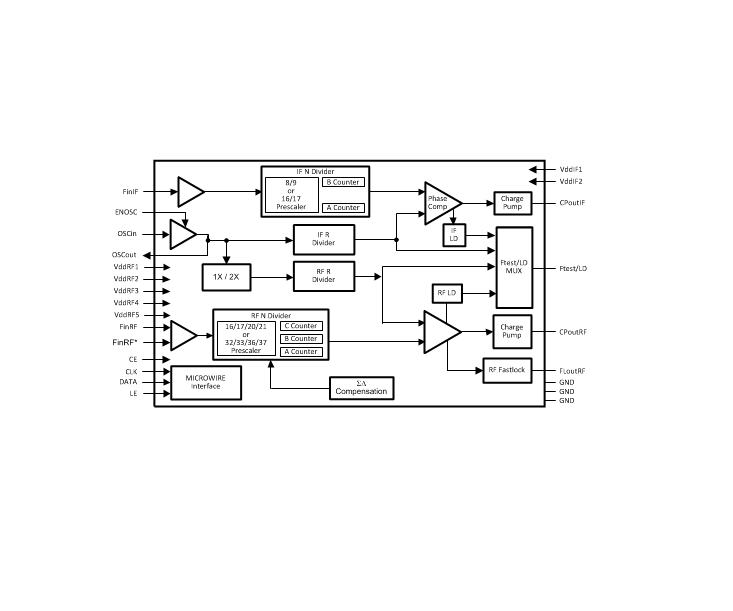

方框圖

?1. 核心產品特性?

• ?雙PLL架構?：集成RF（3.0-7.5 GHz）和IF鎖相環，支持分?jǐn)?shù)/整數分頻模式。
• ?先進Delta-Sigma調制?：可編程12/22位分?jǐn)?shù)模數，支持最高4階調制器，優化相位噪聲和雜散性能。
• ?快速鎖定技術?：支持單字寫入頻率切換，集成超時計數器，縮短鎖定時長。
• ?低功耗設計?：工作電壓2.5-3.6V，典型電流8.5mA@3.0V。

?2. 關鍵功能模塊?

• ?RF PLL?
  • 分頻器：16/17/20/21或32/33/36/37四模預分頻器。
  • 電荷泵：16級可編程電流（95μA至1.52mA），支持快速鎖定模式。
• ?IF PLL?
  • 分頻器：8/9或16/17雙模預分頻器。
  • 固定電荷泵電流（3.5mA）。
• ?參考振蕩器?：支持單端輸入（5-150MHz），內置倍頻器（2×模式）。

?3. 應用場景?

• 蜂窩基站/手機、衛星/有線電視調諧器、WLAN設備及直接數字調制系統。

?4. 封裝與電氣特性?

• ?封裝?：24引腳WQFN（4.0×4.0×0.8mm）。
• ?絕對參數?：
  • 工作溫度：-40°C至85°C
  • ESD防護：HBM±2kV，CDM±750V
• ?相位噪聲?：RF PLL典型值-210dBc/Hz（11kHz偏移）。

?5. 設計支持?

• 提供詳細的寄存器映射表（26個寄存器）、典型應用電路及布局指南，優化抗噪和熱性能。
