I2S(Inter—IC Sound)總線, 又稱集成電路內置音頻總線，是飛利浦公司為數字音頻設備之間的音頻數據傳輸而制定的一種總線標準。ADV7513可以支持2~8個I2S音頻通道，采樣率最高可達192KHz。

1 聲音數字化

在自然界中，聲音是連續的模擬信號，為了方便傳輸和儲存，將聲音轉化為數字信號，在需要還原聲音的地方再把數字量轉成模擬量輸出：

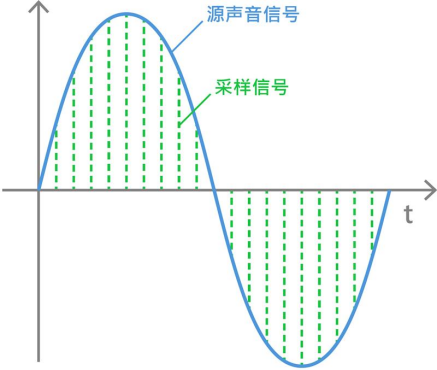

模擬量轉成數字量一般可以分為三個過程，分別為采樣、量化、編碼，如下圖所示。

用一個比源聲音頻率高的采樣信號去量化源聲音，記錄每個采樣點的值，最后如果把所有采樣點數值連接起來與源聲音曲線是互相吻合的，只是它不是連續的。在上圖中，兩條綠色虛線距離就是采樣信號的周期，即對應采樣頻率(FS，每秒鐘抽取聲波幅度樣本的次數)，可以想象得到采樣頻率越高最后得到的結果就與源聲音越吻合，但此時采樣數據量越大，常用的采樣頻率有11.025KHz，22.05KHz，44.1KHz，48KHz，96KHz等。一般使用 44.1KHz 采樣頻率即可得到高保真的聲音。

每條綠色虛線長度決定著該時刻源聲音的量化值，每個采樣點用多少二進制位表示數據范圍，就是量化位數，常用有16bit、 24bit 或 32bit，位數越高最后還原得到的音質越好，數據量也會越大。

為模擬人耳接收聲音的空間特性，音頻系統中設置了左聲道(Left Channel)與右聲道(Right Channel)，聲音傳輸?shù)臅r(shí)候可以是單聲道，也可以是立體聲(包括左聲道和右聲道)，它比單聲道的表現力豐富，但是數據量翻倍。

2 I2S信號線定義

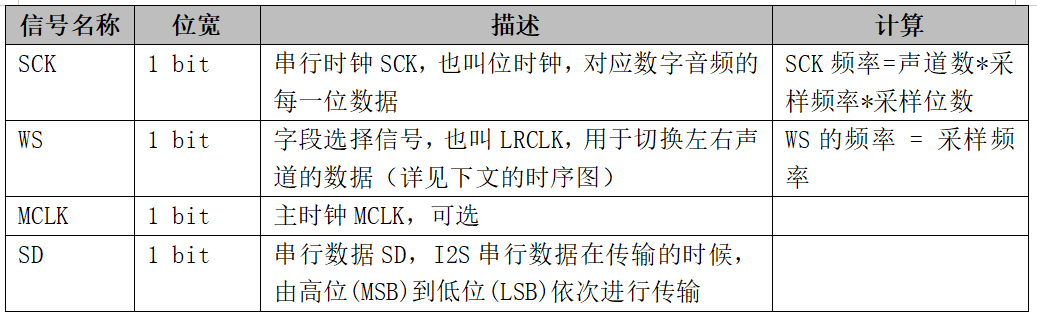

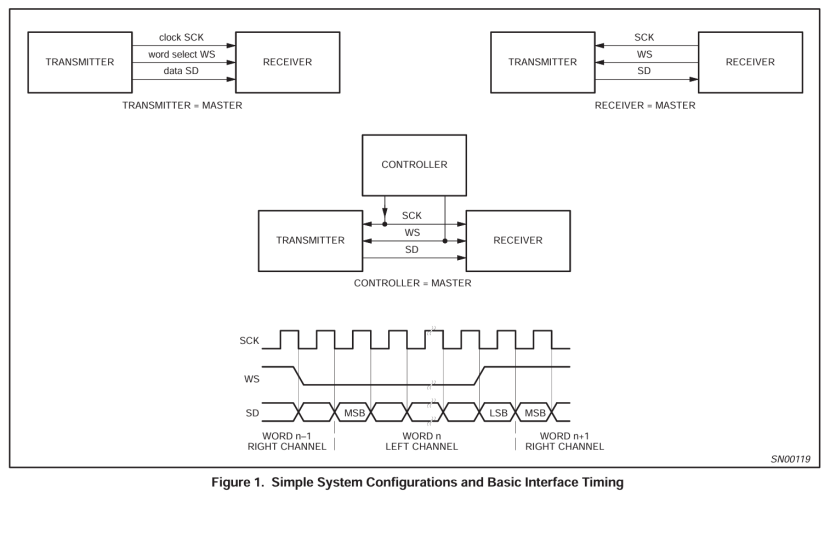

I2S總線使用3線串行總線，它包括一條用于切換左右聲道的數據線WS，一條音頻傳輸數據線SD和一條時鐘線SCK。對于系統而言，能夠產生SCK和WS的信號端就是主設備，用MASTER表示，簡單系統示意圖如下：

3 I2S數據傳輸格式

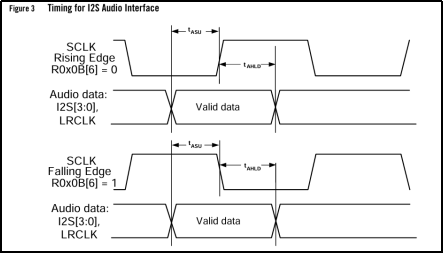

I2S數據傳輸時序如下，如果I2S數據在時鐘上升沿變化，建議在下降沿將其鎖存到ADV7513中。如果I2S數據在時鐘下降沿變化，建議在上升沿將其鎖存到ADV7513中。這可以通過設置寄存器R0x0B[6]來指定：0表示在時鐘上升沿鎖存;1表示在時鐘下降沿鎖存(詳情見本文寄存器設置章節)。

ADV7513的音頻數據傳輸支持標準的I2S、左對齊串行音頻、右對齊串行音頻等格式。右對齊和左對齊格式并非源自Philips 原始的 I2S 標準。它們屬于 I2S 協議的變種，由其他芯片廠商擴展而來。

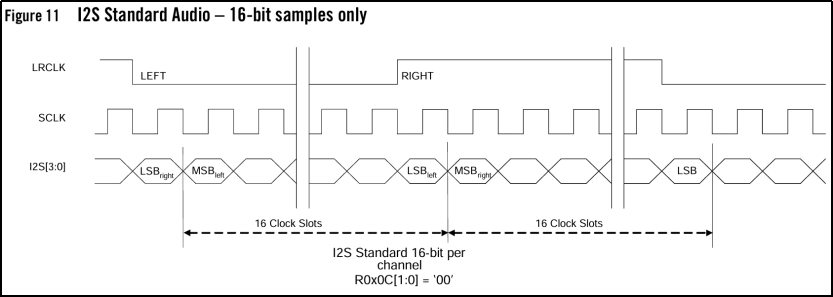

I2S Philips 標準時序圖如下所示，聲音數據LRCLK 翻轉后空1 個 SCLK 才開始(延遲設計避免干擾)。LRCLK為0時，傳輸?shù)氖亲舐暤罃?shù)據;LRCLK為1時，傳輸?shù)氖怯衣暤罃?shù)據。

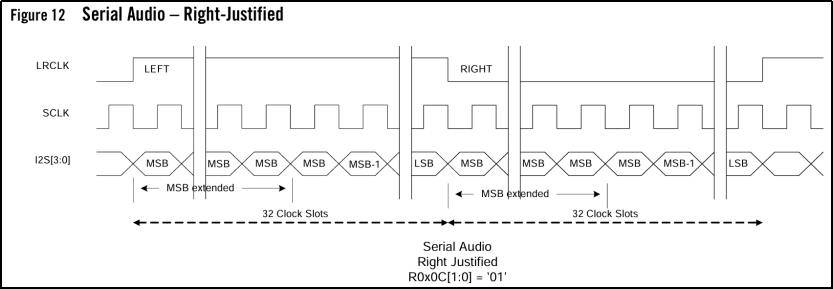

右對齊(Right-Justified)時序如下，聲音數據在LRCLK翻轉前LSB傳輸完成(剛好是LSB和LRCLK是右對齊的，所以稱為右對齊標準)。注意此時LRCLK為1時，傳輸?shù)氖亲舐暤罃?shù)據，這剛好與I2S Philips標準相反。

右對齊的傳輸格式為接收端預留更長的數據穩定時間，適合長距離傳輸。

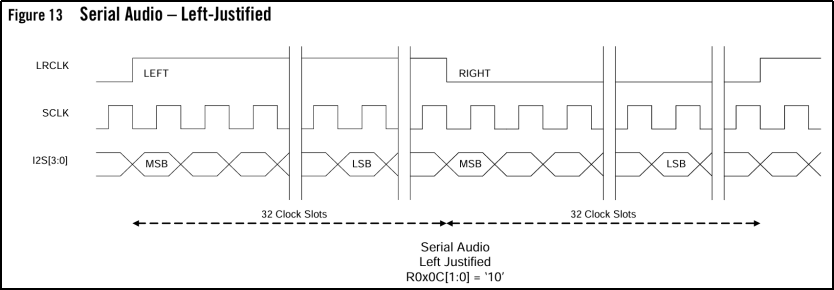

左對齊(Left-Justified)時序圖如下，聲音數據在LRCLK翻轉的同時開始MSB傳輸(剛好是MSB和LRCLK是左對齊的，所以稱為左對齊標準)。注意此時LRCLK為1時，傳輸?shù)氖亲舐暤罃?shù)據，這剛好與I2S Philips標準相反。

左對齊的傳輸格式為減少處理延遲，適合實時音頻處理。
