LMH1981是一款高性能多格式同步分離器，非常適合在廣泛的 一系列視頻應用，例如廣播和專業視頻設備以及 HDTV/DTV 系統。

輸入接受標準模擬 SD/ED/HD 視頻信號，具有雙電平或 三電平同步，輸出提供CMOS邏輯中的所有關鍵定時信號，其中 從軌道到軌道的擺動 （VCC和 GND），包括復合、水平和 垂直同步、連拍/后廊定時、奇數/偶數場和視頻格式輸出。HSync 功能 其前緣（下降）沿的抖動非常低，最大限度地減少了清潔和清潔所需的外部電路。 減少后續時鐘生成階段的抖動。
*附件：lmh1981.pdf

LMH1981自動檢測輸入視頻格式，無需 使用微控制器進行編程，并應用精確的 50% 同步切片以確保準確的同步 O 處提取 H ，即使對于因不當而幅度不規則的輸入 終止或傳輸損耗。其獨特的視頻格式輸出傳達了整個水平線 每個字段的計數作為 11 位二進制串行數據流，可由視頻系統解碼為 確定輸入視頻格式并啟用系統參數的動態調整，即：顏色 空間或縮放器轉換。該LMH1981采用 14 引腳 TSSOP 封裝，可在 溫度范圍為 ?40°C 至 +85°C。

特性

• NTSC、PAL、480I/P、576I/P、720P和1080I/P/P的標準模擬視頻同步分離復合視頻（CVBS）、S視頻（Y/C）和分量視頻（YPBP R /GBR） 接口
• 兼容雙電平和三電平同步
• 復合、水平和垂直同步輸出
• 突發/后廊定時、奇數/偶數場和視頻格式輸出
• HSync前沿的卓越抖動性能
• 自動視頻格式檢測
• 50% 同步切片，用于 0.5 V 的視頻輸入聚丙烯至 2 V聚丙烯
• 3.3V至5V電源供電

參數

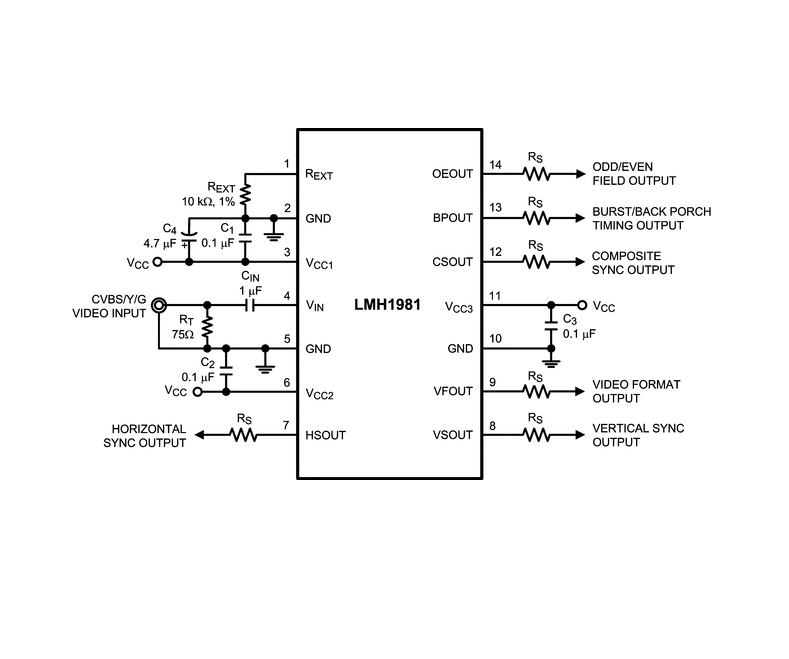

方框圖

?1. 產品概述?
LMH1981是德州儀器（TI）設計的高性能多格式同步分離器芯片，適用于廣播級和專業視頻設備。主要特點包括：

• 支持NTSC/PAL/SDTV/EDTV/HDTV等全系列模擬視頻格式（480i/p、576i/p、720p、1080i/p/PsF）
• 兼容復合視頻（CVBS）、S視頻（Y/C）、分量視頻（YPbPr/GBR）接口
• 自動檢測視頻格式，無需外部編程
• 提供復合/行/場同步信號、色度脈沖/后沿定時、奇偶場標識等全時序輸出
• 3.3V至5V寬電壓供電

?2. 核心功能?

• ?同步分離?：50%切片技術確保0.5Vpp~2Vpp輸入范圍的精準同步提取
• ?低抖動性能?：行同步（HSync）下降沿抖動極低，減少后續時鐘生成電路設計復雜度
• ?自動格式識別?：通過11位串行數據（VFOUT）輸出每場總行數，系統可動態調整色彩空間/縮放參數
• ?三重保護?：內置ESD防護、-40°C~+85°C工業級溫度范圍、同步鎖定時間僅需2個行周期

?3. 典型應用?

• 廣播級視頻設備
• HDTV/數字電視系統
• 同步鎖相（Genlock）電路
• 視頻采集卡/數字錄像機（DVR）
• 機頂盒（STB）及視頻顯示設備

?4. 封裝與電氣特性?

• ?14引腳TSSOP封裝?：關鍵引腳包括視頻輸入（VIN）、行同步輸出（HSOUT）、場同步輸出（VSOUT）、視頻格式輸出（VFOUT）等
• ?電氣參數?：
  • 供電電流：3.3V時9.511.5mA，5V時1113.5mA
  • 同步幅度范圍：SDTV 140600mVpp，HDTV 3001200mVpp
  • 輸出邏輯電平：3.3V系統下0.3V（低）/3.0V（高）

?5. 設計要點?

• ?外部元件?：需10kΩ 1%精度REXT電阻（設定內部偏置電流）及輸入耦合電容
• ?PCB布局?：建議75Ω阻抗匹配、低電容探頭測量（帶寬≥500MHz）
• ?時序特性?：
  • SDTV行同步延遲475ns（NTSC）/525ns（PAL）
  • HDTV行同步延遲150ns（720P）/300ns（1080I）
