LMH1980 是一款自動檢測 SD/HD/PC 視頻同步分離器，非常適合在廣泛的環境中使用 一系列視頻應用，例如汽車液晶顯示器、視頻捕獲和編輯設備、 監控和安全設備，以及機器視覺和檢查系統。

該LMH1980接受具有雙電平或三電平同步的模擬視頻輸入信號 并自動檢測視頻格式，無需外部 R設置其他同步分離器（例如：LM1881）所需的電阻調整。 輸出提供CMOS邏輯中的時序信號，包括復合、水平和垂直 同步、突發/后廊計時和奇數/偶數場輸出。HD 標志 僅當具有三電平同步的有效高清視頻輸入 檢測。HD 標志可用于禁用外部開關控制 檢測到高清視頻時使用標清色度濾波器，或在檢測到標清視頻時啟用。為 具有雙電平同步且無垂直鋸齒脈沖的非標準視頻，默認為垂直 將輸出同步脈沖，垂直同步期間不會輸出水平同步脈沖 間隔。

該LMH1980采用節省空間的 10 引腳 Mini-SO 封裝 （VSSOP），工作原理 在?40°C至+85°C的溫度范圍內。
*附件：lmh1980.pdf

特性

• 適用于 NTSC、PAL、480I/P、576I/P、720P、1080I/P/Ps 和許多 VESA 兼容時序格式的模擬視頻同步分離
• 復合視頻 （CVBS）、S 視頻 （Y/C） 和分量視頻 （YPBP R /GBR） 和 PC 圖形 （RGsB） 接口
• 兼容 SD/PC 雙電平同步和高清三電平同步
• 復合、水平和垂直同步輸出
• 突發/后廊定時、奇數/偶數場和高清檢測標志輸出
• 自動視頻格式檢測
• 用于 0.5 至 2 V 視頻輸入的固定電平同步切片聚丙烯
• 3.3V至5V電源供電

參數

方框圖

?1. 產品概述?
LMH1980是德州儀器（TI）推出的自動檢測視頻格式的同步分離芯片，支持多種模擬視頻信號處理，包括：

• ?視頻格式?：NTSC、PAL、480I/P、576I/P、720P、1080I/P/PsF及VESA兼容時序
• ?接口類型?：復合視頻（CVBS）、S-Video（Y/C）、分量視頻（YPbPr/GBR）及PC圖形（RGsB）
• ?核心功能?：自動檢測視頻格式，輸出復合/行/場同步信號，提供色同步/后沿時序、奇偶場標志及HD檢測標志。

?2. 關鍵特性?

• ?自動檢測?：無需外部電阻調整（如LM1881需RSET電阻），支持SD（雙電平同步）和HD（三電平同步）自動切換。
• ?固定電平同步切片?：支持0.5VPP至2VPP輸入幅度，同步切片電平固定為70mV以上鉗位電平。
• ?低功耗設計?：3.3V至5V供電，典型電流12.5mA（3.3V）。
• ?輸出信號?：
  • 復合同步（CSOUT）、行同步（HSOUT）、場同步（VSOUT）
  • 色同步/后沿時序（BPOUT）、奇偶場標志（OEOUT）、HD檢測標志（HD）。

?3. 應用場景?

• ?消費電子?：液晶/等離子顯示器、視頻投影儀
• ?專業設備?：視頻采集/編輯設備、同步鎖相電路
• ?工業領域?：機器視覺、檢測系統、安防監控
• ?測試儀器?：視頻觸發示波器、波形監視器

?4. 設計要點?

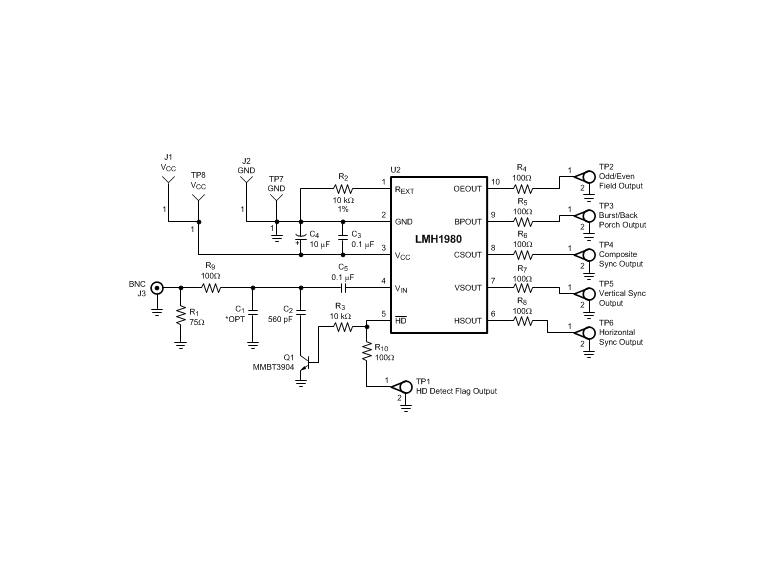

• ?外部元件?：需10kΩ 1%精度REXT電阻（設置內部偏置電流）、輸入耦合電容（CIN）及旁路電容。
• ?輸入濾波?：建議添加RC低通濾波器抑制色度干擾，HD模式下可通過晶體管開關禁用濾波。
• ?PCB布局?：
  • 縮短關鍵信號路徑，減少寄生效應
  • 單層接地平面，電源旁路電容靠近VCC引腳
  • REXT電阻需遠離高頻信號以防耦合干擾。

?5. 性能參數?

• ?同步鎖定時間?：≤2視頻場周期（典型值）
• ?輸出延遲?：
  • 行同步（HSOUT）：530ns（SDTV）、60ns（HDTV）
  • 場同步脈沖寬度：3行周期（TVSOUT=3H）
• ?工作溫度?：-40°C至+85°C。

?6. 注意事項?

• ?非標準信號處理?：若無垂直消隱脈沖，芯片輸出默認場同步信號。
• ?AC耦合源接口?：需合理選擇CIN值（如47nF）以避免平均圖像電平（APL）變化導致同步丟失。
• ?HD檢測延遲?：HD標志從高到低跳變需1-2場周期確認。
