數據中心和AI服務器供電優選!思瑞浦新一代高效DCDC TPP21206

思瑞浦3PEAK ? 2025-09-19 08:20 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

聚焦高性能模擬與數?;旌袭a(chǎn)品的供應商思瑞浦3PEAK(股票代碼:688536)推出全新一代大電流同步降壓轉換器產品TPP21206,以更小型、更高效的產品解決方案,滿足數據中心、服務器、交換機、工業PC5G通信等領域的嚴格要求,目前已在多家服務器頭部客戶中完成驗證。


據TrendFroce、IDC等多家機構的公開數據和報告,服務器的市場規模從2020年910億美金激增到24年1830億美金,平均每年近20%的增長率,預計到2030年將達到約4200~5000億美金。得益于ChatGPT/GPU的需求暴漲,疊加如谷歌、Meta等科技巨頭和新興AI企業的巨額投入,AI服務器的占比也逐漸激增。


當前整體服務器市場高速發展的制約來自于能源、芯片供應和散熱技術的突破等,因此大電流DCDC電源解決方案,正是支撐這場算力革命的關鍵底層技術之一。


TPP21206支持2.7V~16V寬輸入電壓范圍,輸出電壓0.6V~5.5V調節,穩態輸出電流高達12A。采用COT(Constant On-Time)控制架構,高度集成補償功能,可為零ESR輸出電容提供穩定的控制環路??烧{(diào)的精確電流保護電平,并集成OVP、UVLO等多種保護機制。同時產品可提供QFN(4mm×3mm)超小封裝,助力數據中心、AI服務器光模塊等市場高效供電多選擇。


TPP21206產品優勢


工作頻率更穩定,解決架構痛難點

COT控制架構是通過檢測FB電壓,將其和內部基準電壓比較,輸出控制信號驅動上管;上管的導通時間Ton固定,Ton時間后關閉上管,回路進行放電。


該架構可簡化控制電路并提高響應速度,但當前市面上的主流競品在實際應用中,工作頻率在不同負載或者占空比下有較大的變化,部分場景的波動甚至大于20%。


TPP21206采用自主研發的定頻ACOT控制結構,在保留傳統COT控制優勢的基礎之上,實現不同輸入電壓(Vin)、輸出電壓(Vout)和負載條件下的工作頻率鎖定。充分測試不同占空比和全負載條件,實測不同工況的頻率都很穩定,解決COT結構工作頻率不穩定的痛點。

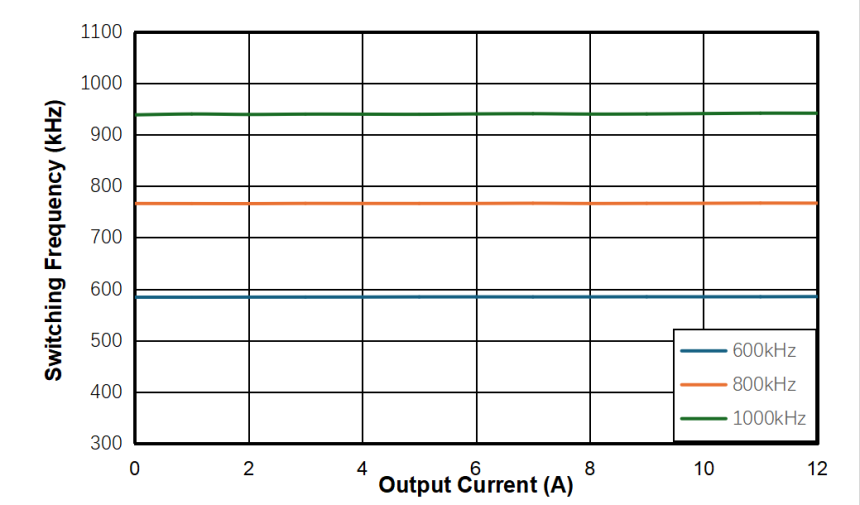

VIN=12V,VOUT=1.2V,IOUT=0A~12A

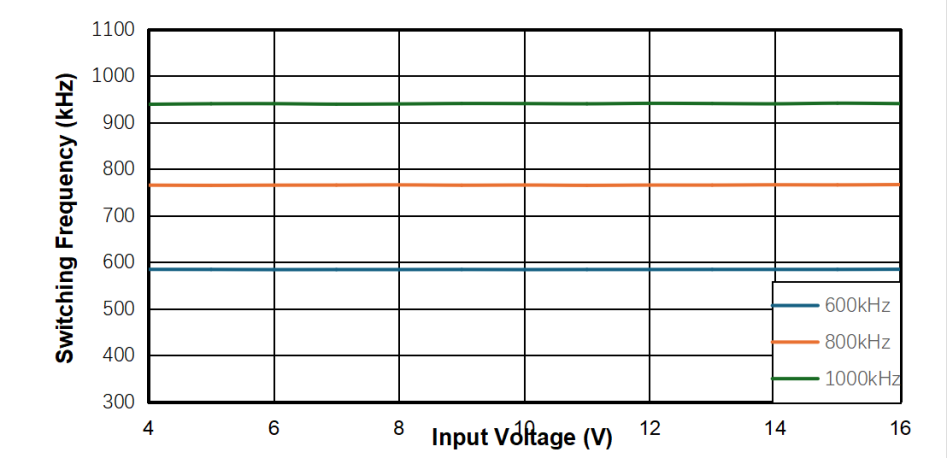

VIN=4V~16V,VOUT=1.2V,IOUT=3A

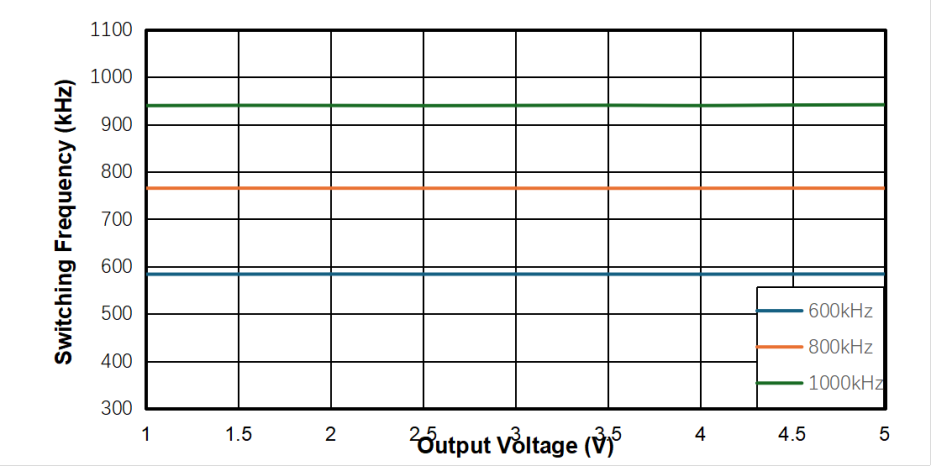

VIN=12V,VOUT=1V~5V,IOUT=3A


轉換效率再躍升,節能減排更顯著

TPP21206采用了業界先進的封裝工藝技術,可實現較高的效率和功率密度。在VIN=12V,VOUT=3.3V,F(xiàn)CCM模式下,帶12A滿載時800KHz頻率下效率可達93.78%,相同BOM及測試條件下,效率可達國內領先水平

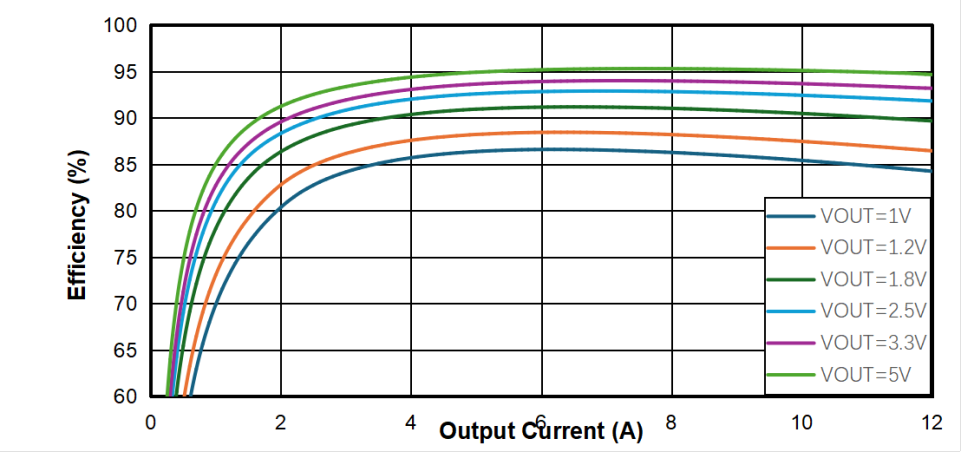

Fsw=800KHz


輸出紋波再減小,核心供電更放心

隨著數字化和AI需求的增長,高性能尤其是先進制程芯片的CORE電源電平越來越低,對供電的紋波要求越來越高。TPP21206在12V轉1.2V、滿載12A負載時,輸出紋波在5mV以內,作為POL電源可直接給負載供電,此性能針對于光模塊、AI服務器CORE供電方案具有更強優勢。

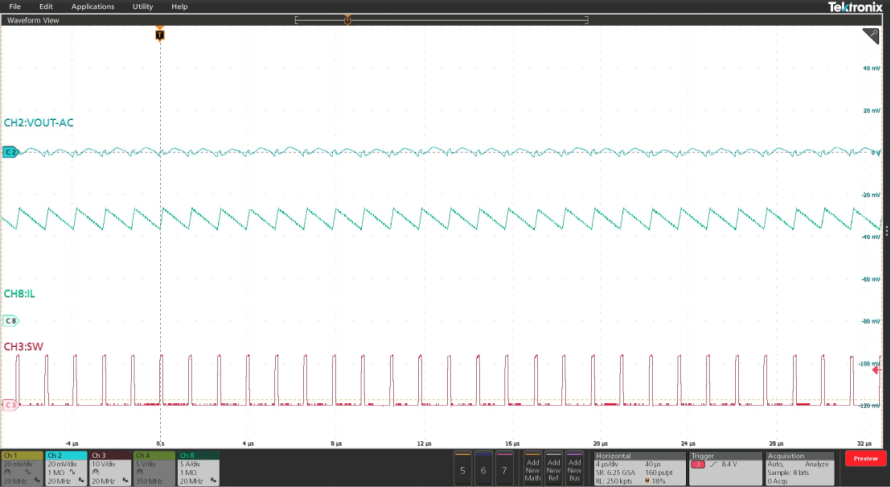

VIN=12V,VOUT=1.2V,IOUT=12A,F(xiàn)CCM


溫升設計創新低,加速散熱更高效

集成低導通阻抗的功率MOSFET和高效的散熱設計,讓TPP21206在12V轉3.3V,滿載12A工作時,芯片溫升僅30.8℃。對于當下AI服務器等主控芯片算力越來越大的應用情況,尤其是散熱冷卻問題已愈發成為性能制約的關鍵因素,TPP21206更高效的散熱設計,為客戶提供更舒心的電源方案

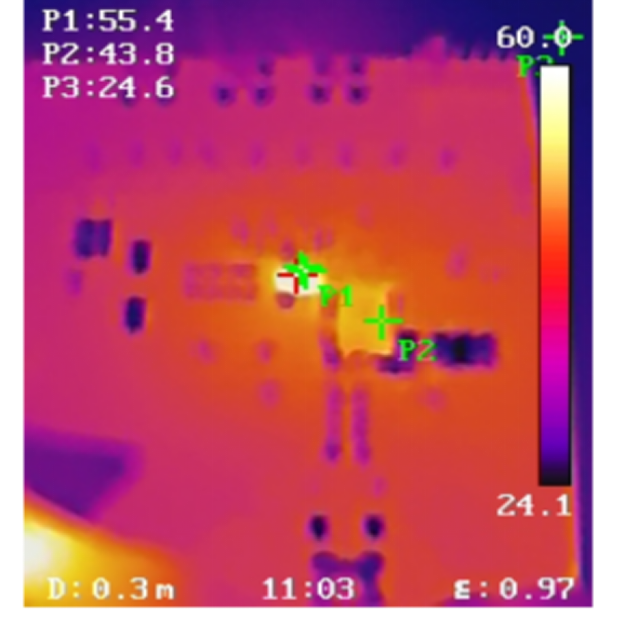

實測溫升數據

P1:TPP21206,P2:電感,P3:環境溫度



TPP21206產品特性



寬輸入電壓范圍:支持2.7V到16V


輸出可調范圍:0.6V至5.5V


可調精確電流保護電平


可選工作模式:FCCM和PFM


可選工作頻率:600KHz、800KHz和1MHz


可調軟起動


全溫下精準參考電壓:0.6V ±1%


輸出電壓跟蹤和輸出電壓放電功能


緊湊封裝:QFN3×4-21(3mm×4mm)


TPP21206應用場景


TPP21206作為全國產、自主可控的高功率密度DCDC芯片,不僅在性能和成本上有較強優勢,其VCC電源軌同時兼容3.3V和5V,也可在不改動外圍參數的情況下,直接替換市場上的歐美競品。


TPP21206集成了更高效的電源環路設計,對PCB版布局和走線的適配性更好,可同時保持輕載DCM和重載CCM下輸出的穩定性和一致性,并改善輸出電壓的jitter抖動。


得益于TPP21206的寬輸入電壓范圍和高功率密度,TPP21206也能夠高效地工作在低壓母線系統如5V或3.3V,在VIN=3.3V,VOUT=1.2V,F(xiàn)CCM模式下,峰值效率可達95.26%。隨著5G通信和AI服務器的升級,光模塊的傳輸速率已提升至800G/1.6T級別,對功耗的要求日益嚴格,TPP21206可為數據中心、光模塊的供電方案提供高性價比選擇。

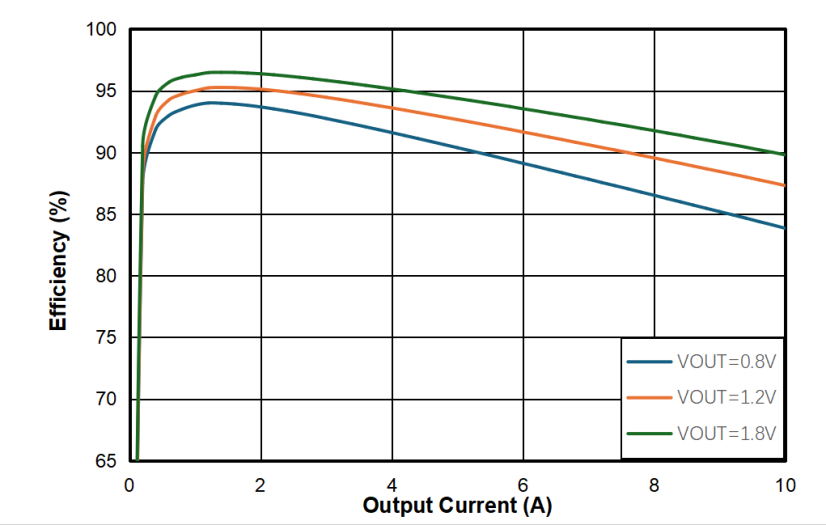

VIN=3.3V,F(xiàn)CCM
