混合沉積法制備效率26.46%的鈣鈦礦/有機疊層電池及其穩定性研究

美能光伏 ? 2025-09-19 09:04 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

近年來,鈣鈦礦基疊層太陽能電池因理論效率高于單結電池受關注,其中寬禁帶(>1.8 eV)鈣鈦礦是提升鈣鈦礦/有機疊層性能的關鍵,針對傳統溶液法使用有毒溶劑且難以規?;膯?wèn)題,本研究采用綠色、可擴展的真空輔助混合沉積工藝,并引入PACI添加劑,有效調控了鈣鈦礦的面內堆疊行為,顯著提高了晶體質量和載流子傳輸性能。美能鈣鈦礦最大功率點追蹤測試儀采用AAA級LED太陽光模擬器作為老化光源,可通過多種方式對電池進行控溫并控制電池所處的環境氛圍,進行長期的穩定性能測試。

基于該工藝制備的單結寬禁帶鈣鈦礦電池效率達到17.48%,開路電壓超過1.315 V;進一步構建的兩端鈣鈦礦/有機疊層電池效率提升至26.46%(認證效率25.82%),并在400小時連續運行后仍保持90%的初始效率,表現出優異的穩定性。目前,混合沉積技術已在鈣鈦礦/硅疊層中實現超過32%的效率,且大面積組件效率達26.3%,充分體現了該方法對疊層電池產業化發展的推動價值。

薄膜的制備與晶體結構調控

Millennial Solar

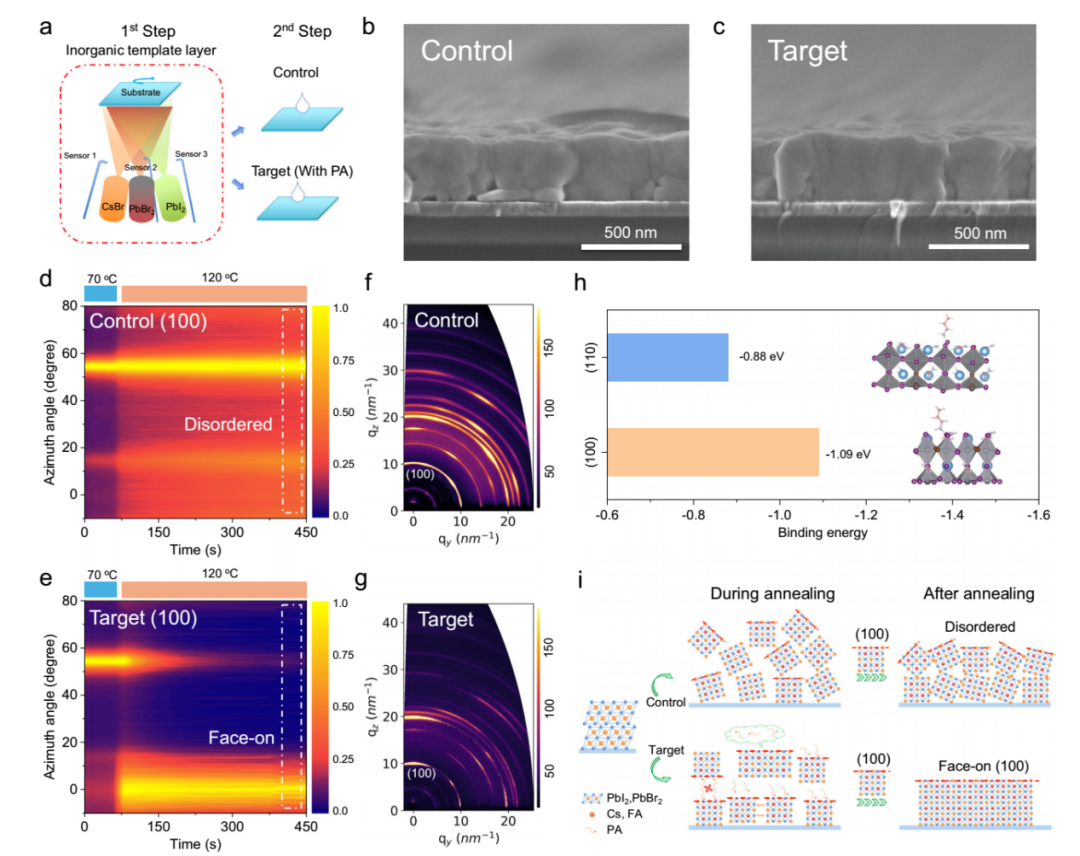

a制備過程示意圖;b對照組和 c 目標組薄膜的截面SEM圖像;退火過程中 d 對照組和 e 目標組WBG鈣鈦礦薄膜(100)晶面的原位同步輻射GIWAXS圖;f 退火后對照組和 g 目標組薄膜的GIWAXS圖;h PA分子在(100)和(110)晶面上的計算結合能;i 退火過程中晶體生長示意圖

采用三源(PbI?、PbBr?、CsBr)共蒸結合溶液旋涂的混合工藝制備鈣鈦礦薄膜,通過在有機陽離子溶液中添加10 mol%的PACI調控晶體生長。SEM顯示目標組薄膜顯示出更好的晶粒質量和更少的垂直方向晶界。XRD分析表明兩組均形成良好的鈣鈦礦相,但目標組的(100)和(200)晶面織構系數更高(2.44 vs. 2.32),表明晶體取向性增強。原位GIWAXS進一步觀察到,PACI的引入引導(100)晶面在退火過程中逐漸形成高度有序的面朝上堆疊結構,而對照組則始終保持無序狀態。這種取向生長有利于減少晶界和缺陷,促進載流子傳輸。

為探究PACI的作用機制,1H NMR分析發現PACI在高溫退火后從薄膜中逸出,表明其作為臨時模板劑發揮作用。DFT計算揭示PACI中的PA分子與鈣鈦礦(100)面的結合能(-1.09 eV)高于(110)面(-0.88 eV),從而優先吸附并引導(100)晶面朝外生長

光學特性與載流子動力學

Millennial Solar

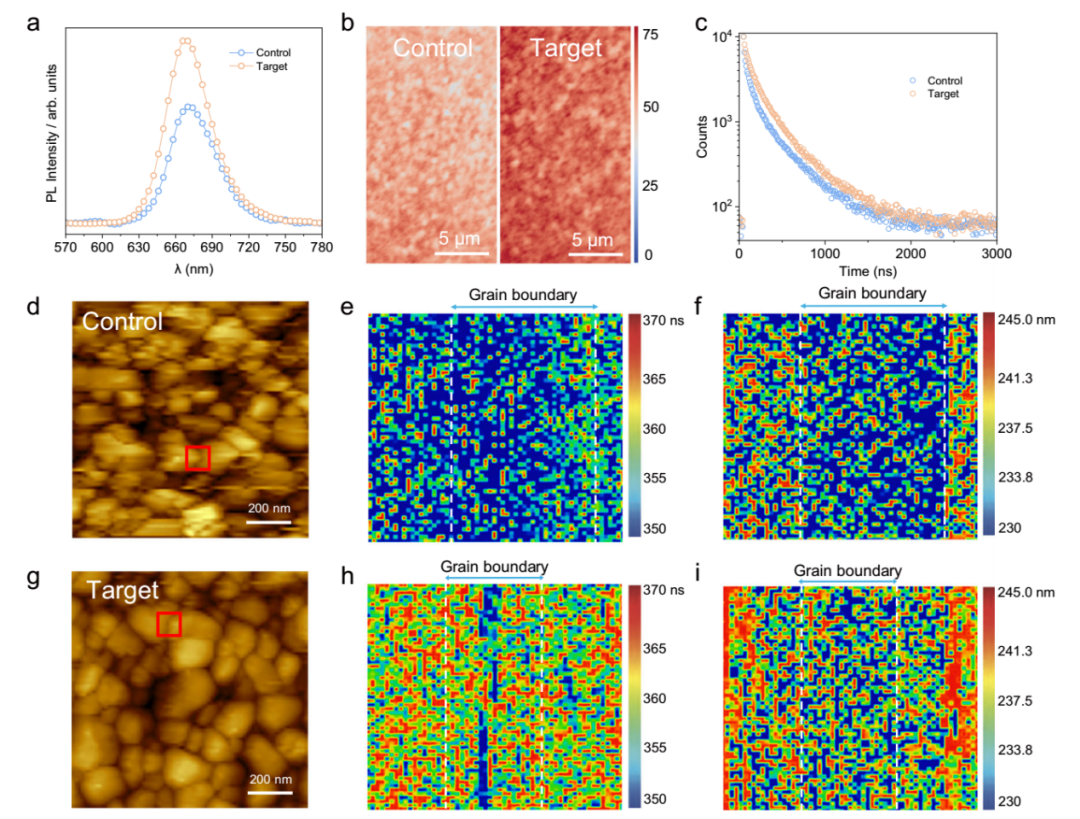

a對照組和目標組鈣鈦礦薄膜的PL光譜;b 共聚焦PL映射圖和 c TRPL測試結果;d對照組和g目標組薄膜的AFM形貌圖及相應的TP-AFM掃描區域標記(紅色框,100 × 100 nm2);e對照組和h目標組薄膜的TPV載流子復合壽命映射圖;f 對照組和 i 目標組薄膜的擴散長度映射圖

光致發光(PL)光譜顯示添加PACI的目標組薄膜PL強度顯著增強,共聚焦PL映射圖顯示其發光均勻性更好,時間分辨PL(TRPL)顯示載流子壽命延長。空間電荷限制電流(SCLC)測試表明,目標組的缺陷態密度從對照組的0.86×101? cm?3降至0.65 × 101? cm?3。

通過瞬態光響應原子力顯微鏡(TP-AFM)對納米尺度的載流子動力學進行映射。結果表明,目標組在晶粒和晶界區域的復合壽命均延長,傳輸時間縮短。統計分析顯示,目標組中擴散長度(LD)超過233 nm的載流子比例從43.7%(對照組)提升至66.8%,增幅超過20%。證實了PACI通過優化結晶質量和取向,有效提升了載流子的提取和傳輸效率。此外,目標組薄膜在空氣中的相穩定性也得到顯著提升。

單結 WBG 鈣鈦礦電池的性能

Millennial Solar

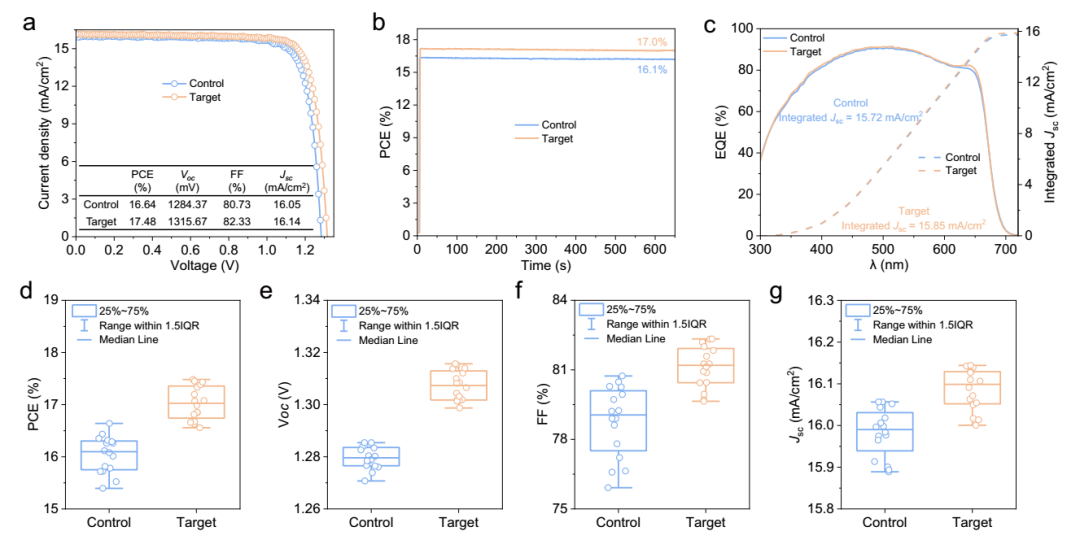

a 電流密度-電壓曲線;b 最大功率點(MPP)跟蹤;c EQE曲線及積分電流密度;d-g 不同PACI濃度對電池性能參數(PCE, Voc, Jsc, FF)的影響統計箱線圖

基于優化后的薄膜,制備了單結鈣鈦礦太陽能電池(結構:Glass / ITO / Me-4PACz / Perovskite / C?? / SnO? / Ag)。目標組最優電池實現了17.48%的光電轉換效率(PCE),Voc高達1.315 V,F(xiàn)F為82.33 %,Jsc為16.14 mA/cm2,各項參數均優于對照組(16.64%)。最大功率點跟蹤(MPPT)驗證了電池的輸出穩定性。外量子效率(EQE)積分電流與J-V測試結果一致。高分辨率EQE分析顯示,目標組的Urbach能量(Eu)降至19.59 meV (對照組 20.15 meV),表明薄膜的子帶隙缺陷態減少,材料有序性得到提升。

鈣鈦礦 / 有機疊層電池的性能

Millennial Solar

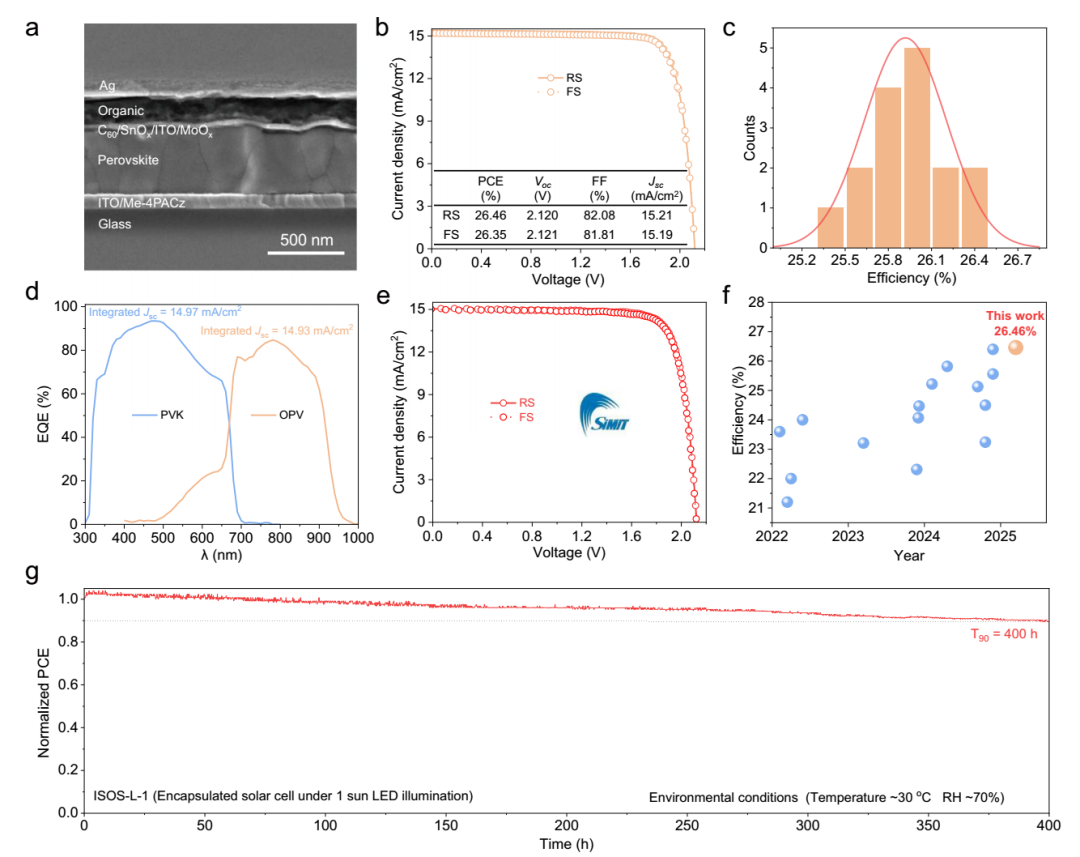

a電池的截面SEM圖像;b J-V曲線(活性面積 = 0.05 cm2);c 16個疊層電池效率的統計分布;d EQE曲線及各自的積分電流密度;e 由SIMIT認證的器件J-V曲線;f 近三年來報道的鈣鈦礦/有機疊層電池效率總結;g 最大功率點(MPP)跟蹤穩定性測試(ISOS-L-1協議)

將1.84 eV鈣鈦礦作為前電池,與窄帶隙(1.38 eV)有機子電池(PM6:Y18體系)集成,制備了兩端單片鈣鈦礦/有機疊層電池(結構:ITO / Me-4PACz / Perovskite / C?? / SnO? / ITO / MoO? / Organic / PDINN / Ag)。最優疊層電池實現了26.46 %的效率,Voc高達2.120 V,F(xiàn)F為82.08%,Jsc為15.21 mA/cm2,且16個電池的效率分布集中,表現出良好重復性。EQE測試顯示兩個子電池的積分電流密度高度匹配(鈣鈦礦: 14.97 mA/cm2; 有機: 14.93 mA/cm2),證實了良好的電流平衡,該結果經第三方獨立認證(SIMIT),認證效率達25.82%,是當前已報道的鈣鈦礦/有機疊層電池的最高效率之一。在ISOS-L-1測試協議下,封裝后的疊層電池連續運行400小時后,仍能保持90%的初始效率,展現了優異的運行穩定性。

本研究成功實現了 1.84 eV 鈣鈦礦的混合沉積,為 WBG 鈣鈦礦的綠色制備提供了可持續方案。通過添加PACl,有效調控了陽離子與鹵化鉛的相互作用,實現了(100)晶面的主導面朝上堆疊生長。該疊層電池在 ISOS-L-1 協議下經 400 h MPPT 測試后,仍保持初始效率的 90%,穩定性優異。本研究為鈣鈦礦基疊層太陽能電池的規?;l(fā)展提供了切實可行的設計思路。

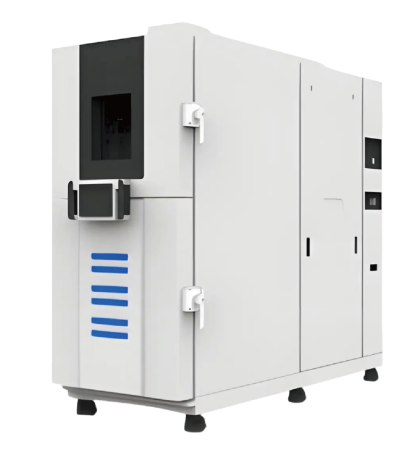

鈣鈦礦最大功率點追蹤測試儀

Millennial Solar



鈣鈦礦最大功率點追蹤測試儀采用A+AA+級LED太陽光模擬器作為老化光源,以其先進的技術和多功能設計,為鈣鈦礦太陽能電池的研究提供了強有力的支持。 3A+光源,真實還原各場景實際光照條件

配恒溫恒濕箱,滿足IS0S標準

多型號電子負載可選,多通道獨立運行

未封裝器件配氮?dú)鈯A具,防水氧侵蝕

美能鈣鈦礦最大功率點追蹤測試儀主要應用于成品鈣鈦礦單結,疊層成品電池穩定性測試。由于鈣鈦礦電池的輸出特性易受光照、溫度等環境因素影響,其最大功率點會頻繁波動。MPPT控制器通過實時追蹤并鎖定最大功率點,能確保系統始終以最優功率輸出。這不僅能最大化發電量,還能提升整個光伏系統的工作穩定性和經濟性。

原文參考:Regulating wide-bandgap perovskite face-on stacking in hybrid-deposited perovskite/organic tandem solar cells
