動態調平系統（Dynamic Leveling System）是一種能夠?qū)崟r(shí)感知自身姿態變化，并通過驅動執行機構（如液壓缸、電動支腿等）自動進行補償，從而使關鍵工作平臺在靜態和動態環境下都能保持水平或預定姿態的機電一體化系統。簡單來說，它就像一個“自動找平”的智能機器人。

一個典型的動態調平系統通常由三大部分構成：

感知單元（傳感器）：

傾角傳感器/陀螺儀：這是系統的“眼睛”。它們被安裝在需要保持水平的平臺上，用于實時測量平臺相對于水平面的傾斜角度（俯仰角和橫滾角）。高精度的傳感器可以檢測到極其微小的角度變化。

控制單元（大腦）：

控制器（PLC或?qū)Ｓ每刂颇K）：這是系統的“大腦”。它接收來自傳感器的傾斜數據，并與預設的水平目標值進行比較。一旦發現偏差超出允許范圍，大腦就會立即計算出需要補償?shù)牧亢头较?，并向?zhí)行機構發出指令。

執行單元（肌肉）：

液壓支腿：通過液壓油缸的伸縮來調整高度。常見于重型設備，如消防車、起重機。

電動支腿/電動缸：通過電機驅動絲杠或齒輪來伸縮，精度高，響應快。常見于醫療設備、精密儀器平臺。

氣動支腿：適用于負載較輕或需要防爆的場合。

執行機構：這是系統的“手腳”，負責完成具體的調平動作。常見的形式有：

其工作過程是一個典型的閉環控制過程，如下圖所示：

這個過程循環往復，直到平臺達到并維持在水平狀態。即使在調平后，如果地面發生沉降或有外力導致平臺晃動，系統也會持續監測并微調，實現真正的“動態”調平。

動態調平系統本質上是一個集感知、決策、執行于一體的自動控制系統。它通過不斷“檢測偏差-糾正偏差”的閉環過程，賦予機械設備在動蕩環境中保持自身關鍵部分穩定的“超能力”，是現代高端裝備中不可或缺的關鍵技術之一。

感知單元中的6軸IMU尤為關鍵，它能夠?qū)崟r(shí)獲取運動物體在三維坐標系中的偏轉角度，進而實現對系統的精確控制。

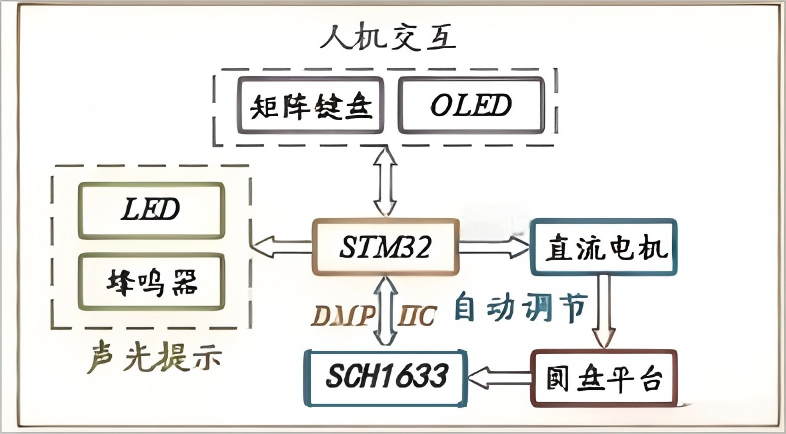

通過IMU解算得到歐拉角，并以此作為反饋信號控制電機運動，實現自動調平功能。同時，結合矩陣鍵盤和OLED顯示屏實現人機交互，并通過LED燈與蜂鳴器在調平完成后提供聲光提示，共同構成一個完整的控制系統。

IMU產品推薦

6自由度XYZ軸陀螺儀和XYZ軸加速度計:SCH1633-D01

這款SCH1633-D01是一款高性能的6DOF慣性測量單元（IMU），專門為動態調平系統設計，簡單來說就是能幫你精準感知并保持設備平衡。

它身手敏捷，能測±300°/s的角速度和±8g的加速度（最大能到±26g），實時捕捉設備的每一個晃動和傾斜。就算在-40°C到110°C的極端溫度下，它也能穩如老狗，數據絲毫不飄。

精度方面更是它的強項，陀螺儀偏差極?。?.4°/h），噪聲超低，還能自動校準交叉軸誤差，確保算出來的姿態又準又穩。數據通過高效的SafeSPI接口傳輸，帶時間戳和同步功能，完美協調多傳感器工作，絕不拖后腿。

它還特別靠譜，內置200多種自檢功能，通過了汽車級的AEC-Q100和功能安全I(xiàn)SO26262認證（ASIL-D/B級別），能自己診斷故障，用著非常放心。采用堅固的24針封裝，3.0V-3.6V供電，容易集成。

總之，無論是工程機械、自動駕駛還是工業設備，需要?jiǎng)討B(tài)調平的地方，它都是可靠又安全的智能“小腦”。
