SL1586C替代TPS560430的技術方案分析?

在同步降壓轉換器的選型中，SL1586C憑借其高集成度與低EMI特性成為TPS560430的優質替代方案。以下從關鍵參數、設計優化及場景適配性三方面展開技術對比：

一、核心性能優勢

寬輸入電壓范圍?
SL1586C支持4V-30V輸入，覆蓋TPS560430的4.5V-17V范圍，特別適用于車載娛樂系統等存在電壓波動的場景。其98%最大占空比可顯著提升低壓差條件下的轉換效率。

高頻低噪聲特性?
內置1.4MHz固定頻率開關，較傳統600kHz-1MHz方案減少電感體積50%以上。通過優化開關邊沿控制技術，EMI性能優于CISPR25 Class 5標準，無需額外屏蔽設計。

強化保護機制?
集成多重保護功能：

可編程過壓保護（OVP）閾值32V
打嗝模式短路保護
160℃熱關斷帶30℃遲滯
相較基礎型方案，顯著提升系統可靠性。
二、設計簡化要點

內置補償網絡?
通過集成型誤差放大器與補償電路，省去外部Type II/III補償網絡設計，PCB布局面積減少30%。

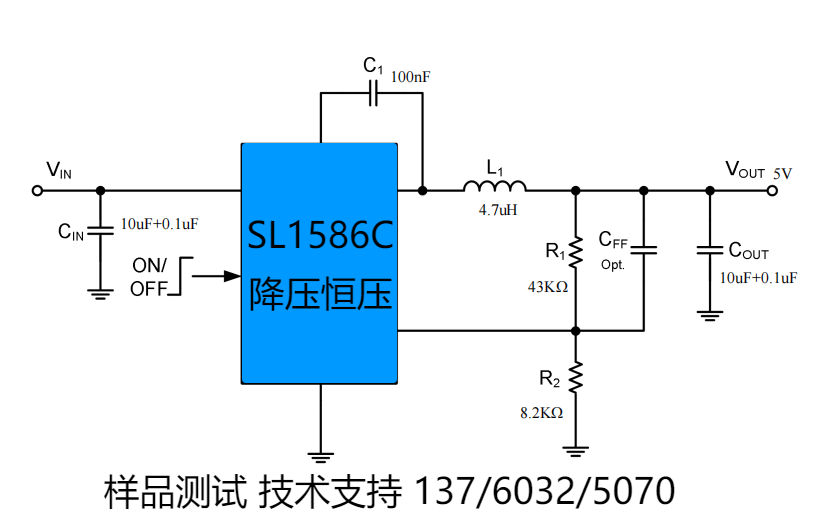

器件選型建議?

電感?：推薦3.3-10μH飽和電流≥2A的屏蔽式電感
電容?：輸入/輸出端采用X7R/X5R材質陶瓷電容（10μF+0.1μF并聯）
反饋電阻?：43kΩ+8.2kΩ組合實現5V輸出（精度±1%）

PCB布局優化?
關鍵遵循SW節點最小化原則：

輸入電容距VIN引腳<3mm
FB走線遠離高頻開關節點
大面積GND銅箔提升散熱
三、典型應用場景

車載電子系統?
30V耐壓直接兼容12V/24V雙電池系統，-40℃~125℃工作溫度滿足AEC-Q100 Grade 1要求。

工業級IPC設備?
1.5A持續電流驅動多路傳感器，COT模式實現<100μs負載瞬態響應。

緊湊型消費電子?
SOT23-6封裝（2.9×2.8mm）適配空間受限設計，整體方案BOM數量<8件。

總結?：SL1586C通過全集成架構與強化保護功能，在保持與TPS560430引腳兼容性的同時，擴展了輸入電壓范圍與功率密度。其技術優勢在汽車電子、工業控制等場景中表現顯著，可作為高性價比替代方案。設計時需重點關注電感選型與熱管理布局以發揮最佳性能。
