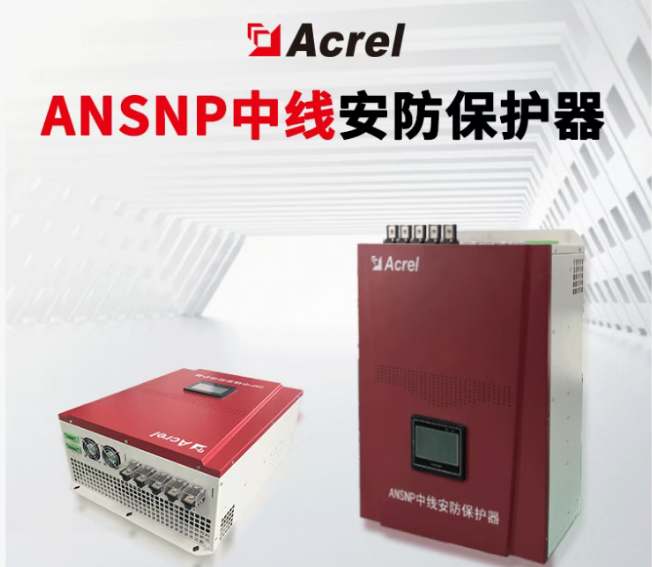

在電氣安全防護體系中，中線（中性線）作為電力系統的關鍵組成部分，其穩定性直接關系到用電設備的安全運行與人員觸電風險防控。安科瑞中線安防保護器作為針對中線故障的專項防護設備，能有效解決中線斷線、過壓、接地不良等問題引發的電氣安全隱患，為各類建筑與工業場景的用電安全187提0210供6706可靠保障。

一、設備定義：中線安全的 “防護屏障”

工作原理：通過電流檢測環節采集系統中性線上過電流信息，控制器快速計算并提取各次諧波電流含量，產生諧波電流指令。功率執行器件根據指令產生與過電流幅值相等、方向相反的補償電流注入中性線，從而消除中性線中過大電流，實現對諧波及三相不平衡的治理 。

與常規過載、短路保護設備不同，該保護器聚焦于 “中線” 這一易被忽視的關鍵環節，其核心設計邏輯圍繞 “實時監測 - 智能判斷 - 快速保護” 展開，確保在故障萌芽階段即可介入，最大限度降低事故影響。

二、核心功能：多維度守護中線安全

安科瑞中線安防保護器的功能設計緊密貼合實際配電場景的風險點，核心功能可概括為以下四類：

1.諧波與三相不平衡治理

通過實時檢測末端回路電流，借助 DSP 高速運算，可精準識別并治理 3 - 25 次諧波（還可選配 3 - 49 次），動態調節三相不平衡電流。在深圳某商業中心，該保護器將 3 次諧波電流由 125A 降低到 5A 左右，補償率達 96% 以上，有效抑制了 N 線過流，使電流波形趨于正弦波 。

2.過載保護

內置過流保護機制，通過互感器采集 N 線電流數據，當電流超過設定閾值時，FPGA 立即發出信號，控制繼電器吸合，外接斷路器及時切斷電源，動作時間控制在毫秒級以內，同時啟動報警系統，避免因電流過大損壞設備，有效防止電氣事故發生 。

3.電壓平衡調節

能自動調節三相電壓，確保各相電壓平衡。在三相負載不平衡時，可避免某相電壓過高或過低，防止設備因電壓不穩而損壞，保障用電設備穩定運行 。

4.節能降耗

降低線纜集膚效應損耗，減少線路發熱變形風險，從而減少線路損耗，提高用電效率，綜合節能率可達 3% 以上。同時，延長設備使用壽命，降低運維成本 。

5.智能監控與管理

配備 7 英寸觸摸屏，實時顯示電網電壓、電流、諧波含量等數據，支持參數配置與故障查詢；支持 RS485 通訊（ModBus 協議）、WIFI 通訊（TCP - ModBus 協議），安卓手機可通過 APP 近距離（1 - 2 米）連接設備 WiFi，實現近端監控，方便運維人員隨時掌握設備運行狀態，進行遠程管理與數據分析。

三、應用場景：適配多領域配電需求

結合中線故障的高發場景與安科瑞中線安防保護器的功能特性，其主要應用領域可分為以下幾類，不同場景的選型與安裝需結合配電系統規模、用電負荷特點調整：

四、選型原則：匹配場景需求，確保防護有效

選型是否合理直接影響保護器的防護效果，需結合配電系統參數、場景風險等級綜合判斷，核心選型原則如下：

1.根據額定電流選型

需根據所在回路的最大工作電流選擇保護器的額定電流（如住宅入戶回路可選 63A、100A，工業車間大功率回路可選 160A、250A），確保保護器在正常運行時不誤動作，故障時能可靠切斷電流。

2.結合電壓等級

適配國內低壓配電系統主流電壓為 220V/380V，需選擇對應電壓等級的保護器（如 AC220V/380V 通用型），避免因電壓不匹配導致設備無法正常工作或損壞。

按場景風險等級選功能普通住宅、寫字樓可選擇基礎款（含斷線、過壓保護）；醫院、工廠等關鍵場景需選擇增強款（增加接地故障保護、遠程通訊功能），便于實時監控與應急處理。

3.考慮安裝方式與兼容性保護器

常見安裝方式為導軌式（適配配電箱內標準導軌），需確認配電箱預留空間是否足夠；同時關注設備是否兼容現場的通訊協議（如 Modbus-RTU），確保能接入現有監控系統，實現集中管理。

安科瑞中線安防保護器通過針對性的功能設計，為低壓配電系統的中線安全提供了 “主動防護” 方案，無論是民用建筑的日常用電保障，還是工業場景的生產安全需求，都能通過科學選型與合理安裝，發揮其 “防線” 作用，助力構建更可靠的電氣安全體系。
