在工業物聯網和邊緣計算領域，多操作系統協同工作已成為一種重要趨勢。然而，不同操作系統之間的高效通信一直是開發者面臨的技術挑戰。睿擎平臺重磅發布的AMP虛擬網卡技術，為Linux和RT-Thread雙系統通信提供了一套優雅而高效的解決方案。今天，我們就來深入解析這項技術的工作原理和應用價值。

一、為什么需要雙系統通信？

在復雜的工業應用場景中，單一操作系統往往難以滿足多樣化的需求：

●實時性要求：工業控制任務需要微秒級的實時響應，這是Linux等通用操作系統難以保證的

●豐富功能需求：復雜的人機交互、數據分析、網絡協議支持等需要功能豐富的操作系統

●資源利用優化：不同任務對CPU、內存等資源的需求不同，合理分配資源可以提高系統整體性能

基于這些需求，睿擎派工業開發板采用了Linux+RT-Thread AMP（非對稱多處理）混合部署架構，將實時控制任務放在RT-Thread上執行，將復雜的應用功能放在Linux上運行。這種架構結合了兩個系統的優勢，但也帶來了一個關鍵問題：如何實現兩個系統之間的高效通信？

二、AMP虛擬網卡技術：原理與創新

傳統的雙系統通信方案主要包括：

1.共享內存：通過預留一塊物理內存區域?qū)崿F(xiàn)數據交換，但需要自行處理同步和鎖機制

2.串口通信：使用UART作為通信橋梁，但速率低，難以滿足大量數據傳輸需求

3.專用硬件接口：如PCIe、USB等，但實現復雜且成本較高

睿擎平臺推出的AMP虛擬網卡技術，創新性地將網絡通信模型引入雙系統通信中，為開發者提供了一種熟悉且高效的解決方案。

1. 技術原理

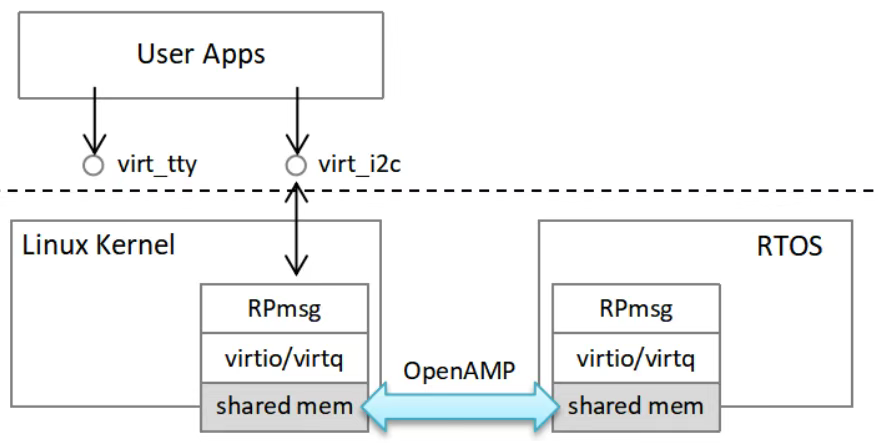

AMP虛擬網卡技術的核心思想是：在Linux和RT-Thread兩個系統之間創建一個虛擬的網絡通道，讓兩個系統可以像通過物理網卡一樣進行網絡通信。

具體實現包括以下幾個關鍵部分：

●虛擬網卡驅動：在RT-Thread系統中實現了一套完整的虛擬網卡驅動，使其能夠像物理網卡一樣工作

●核間通信機制：底層利用高性能的核間通信機制（如rpmsg）實現數據傳輸

●網絡協議棧適配：無縫對接兩個系統的TCP/IP協議棧，支持標準的Socket API

2. 性能優勢

AMP虛擬網卡技術相比傳統方案具有顯著的性能優勢：

●高帶寬：測試數據顯示，Linux側給RT-Thread打流可達185Mbps，RT-Thread側給Linux系統打流可達76Mbps

●低延遲：由于基于內存的直接數據交換，通信延遲遠低于傳統的物理接口

●開發便捷：開發者可以使用熟悉的Socket API進行編程，無需學習新的通信協議

●靈活性高：支持TCP、UDP等多種網絡協議，可以適應不同的通信需求

三、AMP虛擬網卡的應用場景

AMP虛擬網卡技術為多種工業應用場景提供了理想的通信解決方案：

1. 實時控制與數據處理協同

在工業控制系統中，RT-Thread負責實時控制任務（如電機控制、傳感器數據采集），而Linux負責復雜的數據處理、分析和可視化。通過AMP虛擬網卡，實時控制系統可以將采集的數據快速傳輸給Linux進行深度分析和展示。

2. 雙系統資源共享

通過AMP虛擬網卡，可以實現兩個系統之間的資源共享：

●RT-Thread系統可以通過Linux連接到互聯網，獲取遠程控制指令和更新

●兩個系統可以共享網絡連接，節省硬件資源

●兩個系統可以基于虛擬網卡，掛載NFS文件系統，方便的進行文件傳輸

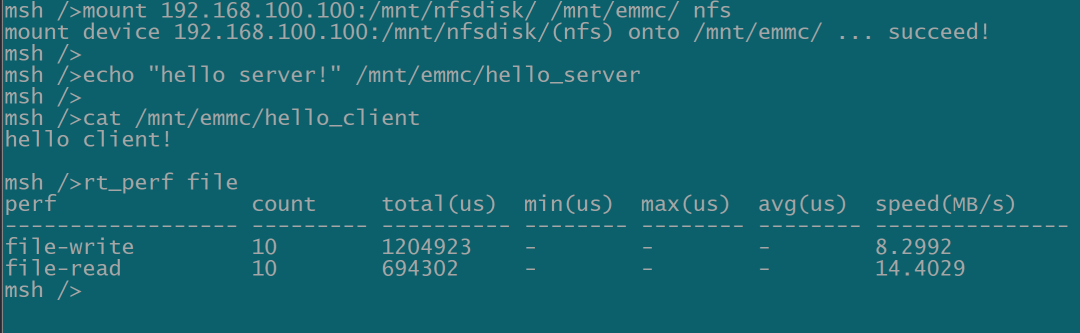

AMP虛擬網卡支持完整的網絡協議，包括NFS（網絡文件系統），這使得兩個系統可以共享文件資源：

3. 系統功能擴展

當單一系統的功能無法滿足需求時，可以通過AMP虛擬網卡將功能分散到兩個系統：

●在Linux上運行復雜的AI算法，處理來自RT-Thread的實時數據

●在RT-Thread上運行實時控制程序，接收來自Linux的高級控制指令

●實現功能模塊化設計，提高系統的可維護性和擴展性

四、如何在睿擎派上使用AMP虛擬網卡

睿擎平臺已經默認集成了AMP虛擬網卡功能，開發者可以按照以下步驟快速使用：

1. 檢查虛擬網卡

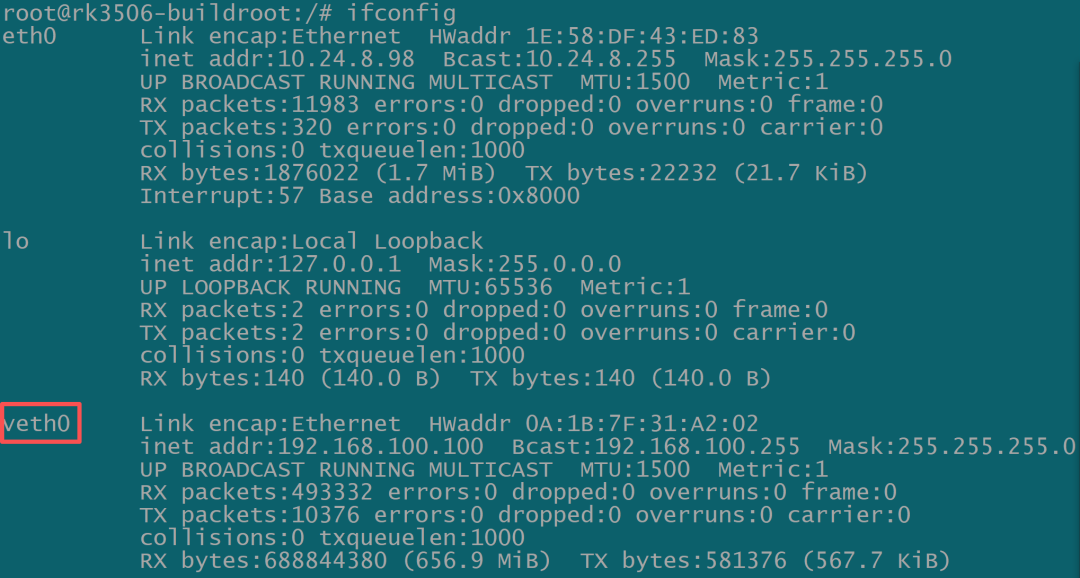

在RT-Thread系統中，可以使用ifconfig命令查看網絡接口，確認虛擬網卡已正確加載：

之前版本名稱不是veth，可能e0或者e1。

在Linux系統中，可以使用同樣的命令查看虛擬網卡：

2. 配置IP地址

確保RT-Thread和Linux的虛擬網卡在同一網段：

●RT-Thread虛擬網卡IP：192.168.100.101

●Linux虛擬網卡IP：192.168.100.100

3. 使用Socket API進行通信

在兩個系統中，可以使用標準的Socket API進行通信，無需特殊的API調用：

RT-Thread端示例代碼（TCP客戶端）：

#include<rtthread.h>
#include
#include
#include
#include

#defineSERVER_IP "192.168.10.2" // Linux虛擬網卡IP
#definePORT 5000

voidtcp_client(void)
{
intsock=socket(AF_INET,SOCK_STREAM,0);
structsockaddr_inserver_addr;
char*send_data="Hello from RT-Thread!";
charrecv_buf[1024];

// 設置服務器地址
server_addr.sin_family=AF_INET;
server_addr.sin_port=htons(PORT);
server_addr.sin_addr.s_addr=inet_addr(SERVER_IP);

// 連接服務器
connect(sock,(structsockaddr*)&server_addr,sizeof(server_addr));

// 發送數據
send(sock,send_data,strlen(send_data),0);

// 接收數據
recv(sock,recv_buf,sizeof(recv_buf)-1,0);
rt_kprintf("Received: %s\n",recv_buf);

// 關閉連接
closesocket(sock);
}

Linux端示例代碼（TCP服務器）：

#include

#include
#include
#include
#include
#include

#definePORT 5000
#defineBUFFER_SIZE 1024

intmain()
{
intserver_fd,new_socket;
structsockaddr_inaddress;
intopt=1;
intaddrlen=sizeof(address);
charbuffer[BUFFER_SIZE]={0};
char*hello="Hello from Linux!";

// 創建socket文件描述符
if((server_fd=socket(AF_INET,SOCK_STREAM,0))==0)
{
perror("socket failed");
exit(EXIT_FAILURE);
}

// 設置socket選項
if(setsockopt(server_fd,SOL_SOCKET,SO_REUSEADDR|SO_REUSEPORT,&opt,sizeof(opt)))
{
perror("setsockopt");
exit(EXIT_FAILURE);
}

// 綁定地址和端口
address.sin_family=AF_INET;
address.sin_addr.s_addr=INADDR_ANY;
address.sin_port=htons(PORT);

if(bind(server_fd,(structsockaddr*)&address,sizeof(address))<0)
{
perror("bind failed");
exit(EXIT_FAILURE);
}

// 監聽連接請求
if(listen(server_fd,3)<0)
{
perror("listen");
exit(EXIT_FAILURE);
}

// 接受連接
if((new_socket=accept(server_fd,(structsockaddr*)&address,(socklen_t*)&addrlen))<0)
{
perror("accept");
exit(EXIT_FAILURE);
}

// 接收數據
read(new_socket,buffer,BUFFER_SIZE);
printf("%s\n",buffer);

// 發送數據
send(new_socket,hello,strlen(hello),0);
printf("Hello message sent\n");

return0;
}

五、性能測試

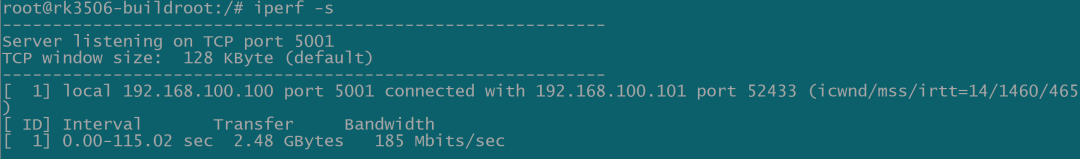

睿擎平臺提供了完整的性能測試數據，驗證了AMP虛擬網卡的高性能。我們使用iperf工具進行了帶寬測試：

Linux端作為服務器：

RT-Thread端作為客戶端：

測試結果顯示：Linux與RT-Thread之間虛擬網絡通信，最高可達185Mbps，這種性能表現足以滿足大多數工業應用場景的需求。

六、結語

睿擎平臺的AMP虛擬網卡技術，為Linux和RT-Thread雙系統通信提供了一種創新而實用的解決方案。它不僅性能優異，而且使用簡單，為開發者構建復雜的工業應用提供了有力支持。

通過這項技術，開發者可以充分發揮雙系統架構的優勢，將實時控制和復雜應用完美結合，為工業自動化、物聯網等領域的創新應用奠定了堅實基礎。
