板卡概述

TEC100TAI-KIT是一款基于國產100TAI的全國產智能異構計算平臺開發套件，該套件包含1個100TAI核心板和1個PCIE規格的擴展底板。

該套件的核心板集成了100TAI的最小系統，包含一顆JFMQL100TAI900片上系統芯片，該單顆芯片集成了四核處理系統（Processing System，PS）和FMSH可編程邏輯（Programmable Logic，PL）。該芯片集成了高性能SOC、大容量FPGA和AI加速引擎三大模塊，采用全新一代多核總線架構，支持更為強達的四核SOC系統和FPGA資源、以及布衣架構的AI加速引擎，可支持高達27.5TOPS的算力，支持VPE，支持INT8/INT16。

核心板上，PS端外掛1組32位DDR3 SDRAM，板載1片256Mbit的QSPI Flash，1個32GByte EMMC存儲器，1路以太網PHY芯片，PL端外掛1組64位DDR3 SDRAM。核心板的其他IO以及GTX高速總線均通過FMC連接器引出。

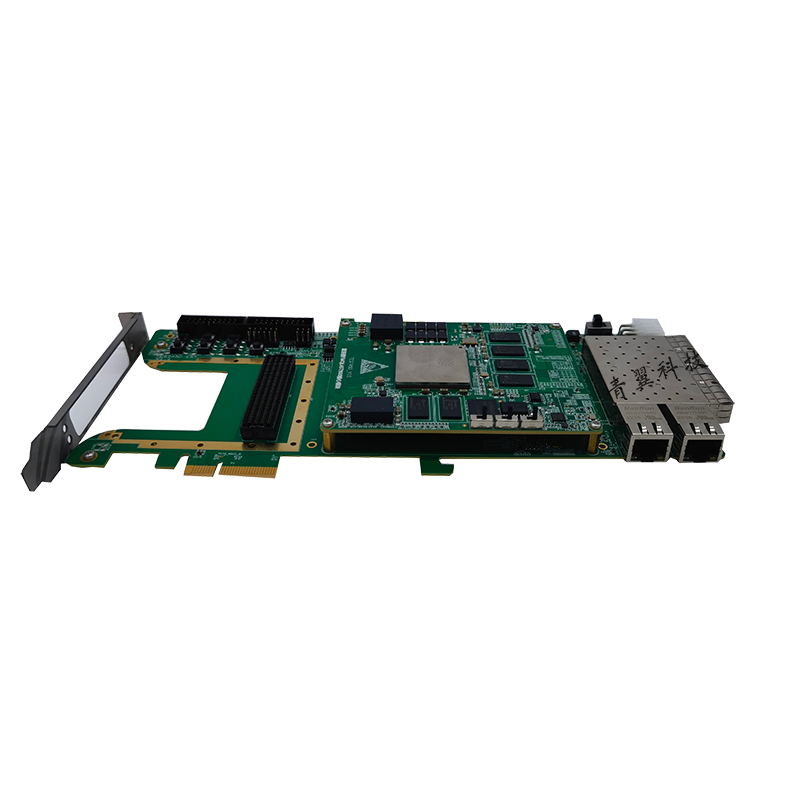

底板為一個標準半高的PCIE插卡形式，搭載1個核心板，擴展了2個RJ45千兆以太網接口，擴展了4路SFP+光纖接口，擴展了1個HDMI顯示接口，擴展了2個UART串口，以及1個FMC接口。

該套件可以快速搭建起一個智能異構計算平臺，為用戶高性能和低成本的應用提供便捷。

技術指標

1. 板載國產FPGA可編程融合芯片：

FPGA型號：國產JFMQL100TAI900；

片上系統（PS）：四核處理器、最高主頻1GHz；

邏輯資源（PL）：邏輯單元444K，塊RAM 26.5Mb；

邏輯資源（PL）：GTX 16個，DSP 2020個；

AI加速引擎：算力27.52Tops@int8，,6.88Tops@int16；

AI加速引擎：片上存儲2MB，陣列規模4*4，支持裁剪；

AI加速引擎：數據類型支持int8和int16；

2. 核心模塊主要資源：

PS端緩存：1組DDR3 SDRAM，32位，容量1GByte；

PS端FLASH存儲資源：1片EMMC（32GByte）、1片SPI Flash（256Mbit容量）、1個SD卡；

PS端網絡：2路1000BASE-T自適應千兆以太網；

PL端緩存：1組DDR3 SDRAM，64位，容量2GByte；

3. 載板主要對外接口功能：

支持1個FMC擴展接口：8 GTX+ 80對LVDS；

支持1個PCIe x4主機接口；

支持4路SFP+光纖接口；

支持PS端2路千兆以太網接口，底板為RJ45接口；

支持PS端1個串口、PL端1個串口；

支持1路CAN接口、1個IIC接口；

支持1路HDMI視頻顯示輸出接口；

4. 物理與電氣特征

板卡尺寸：222 x250mm

板卡供電：3A max@+12V（±5%）

散熱方式：自然風冷散熱

5. 環境特征

工作溫度：-40°~﹢85°C；

存儲溫度：-55°~﹢125°C；

工作濕度：5%~95%，非凝結

軟件支持

1. 提供集成板級軟件開發包（BSP）：

2. 提供軟件開發技術支持；

應用范圍

工業控制、機器學習、大數據處理應用。
