產品概述

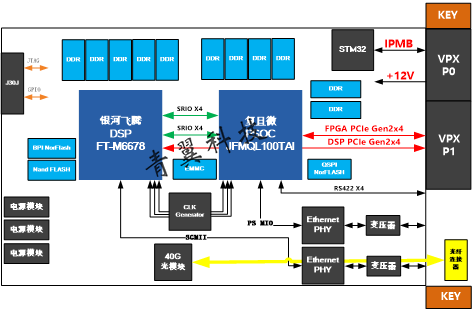

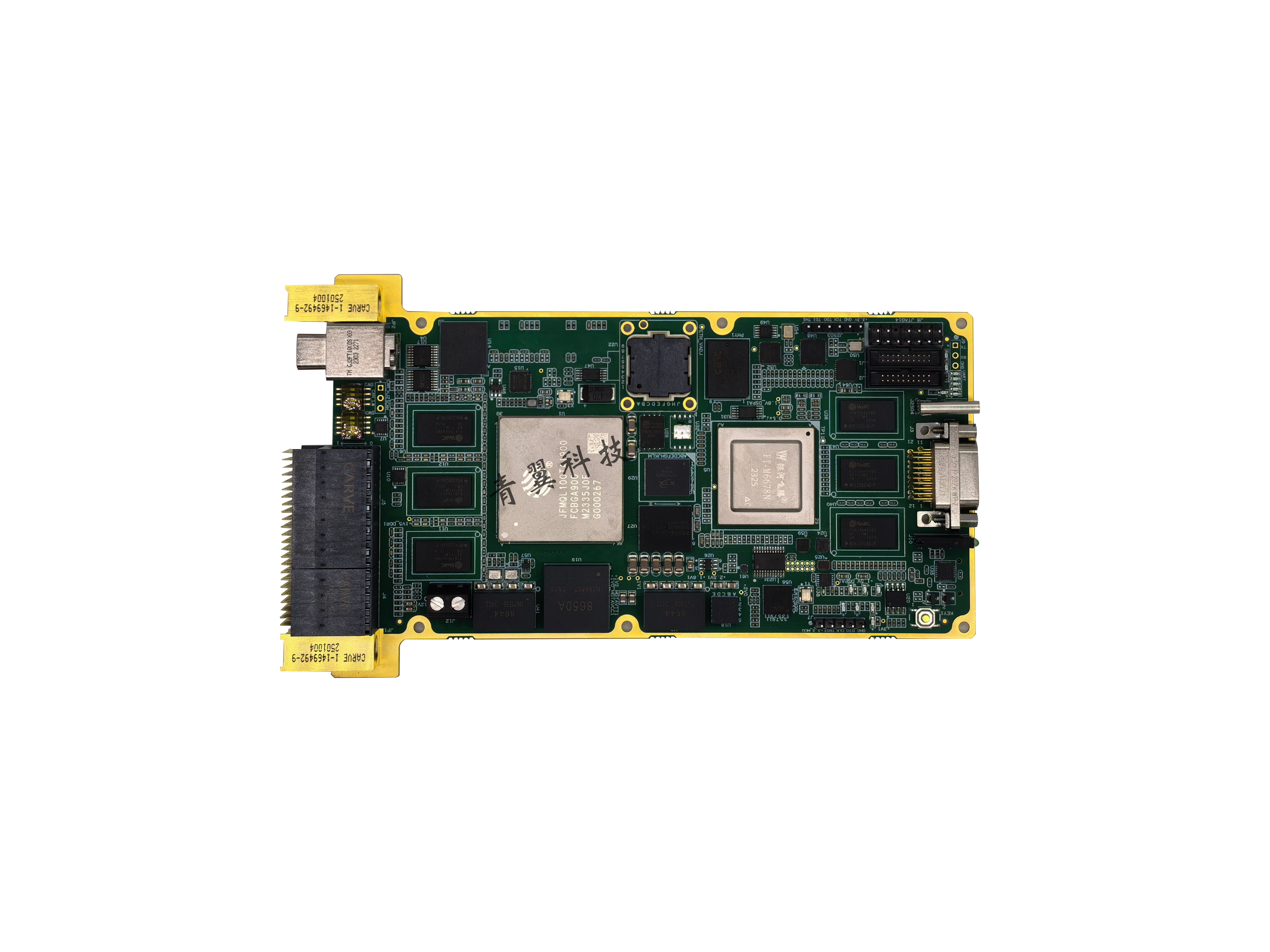

VPX315 是一款基于 3U VPX 總線架構的 JFMQL100TAI + FT-M6678 DSP 的高性能智能信號處理平臺，板載 1 片國防科大銀河 飛騰 FT-M6678 多核浮點運算 DSP，可以實現各種實時性要求較高的 信號處理算法，板載 1 片 JFMQL100TAI 處理器，可以實現 AI 智能算 法。 板卡DSP 支持5 片DDR3 SDRAM 實現數據緩存，DSP與FPGA 之間通過 2 路 X4 SRIO 進行互聯。板卡 FPGA 的 PS 端支持 1Gbyte 大容量緩存、支持 1 路千兆以太網，PL 端支持 4 路 10Gbps 光纖接 口，PL 端支持 4GByte 大容量緩存。板載一片 STM32 單片機進行電 源、時鐘、復位控制、以及健康管理。 該板卡采用標準 3U VPX 導冷加固設計，具有優良的抗振性、散 熱性能和獨特的環境防護設計，適合于航空、航天、船舶等苛刻環境 下的應用。

技術指標

1. 板載 DSP 實時信號處理器：FT-M6678；

• DSP 外掛 1 組 DDR3 SDRAM，容量為 2GByte；
• DSP 外掛 1 片 Nor Flash，容量為 256MBit；
• DSP 外掛 1 片 Nand Flash，容量為 4Gbit；
• DSP 外掛 1 個 RJ45 千兆以太網接口，連接至 VPX；
• DSP 外掛 1 片 EEPROM、1 片 SPI NorFlash；
• DSP 與 FPGA 通過 SRIO x4 進行互聯，5Gbps/lane；

2. 板載 JFMQL100TAI 處理器：

• PS 端支持 1 組 32 位 DDR3 SDRAM，容量 1GByte；
• PS 端支持 1 個 EMMC 存儲器，容量為 128GByte；
• PS 端支持 1 片 SPI Nor Flash，容量為 256Mbit；
• PL 端支持 1 組 64 位 DDR3 SDRAM，容量 4GByte；
• PL 端支持 1 路 X4 GTX 光纖接口，支持 10Gbps/lane；

3. 背板互聯接口：

• VPX P0 支持+12V 電源、系統復位、健康管理；
• VPX P1 支持 DSP 的 PCIe x4、FPGA PCIe x4 互聯；
• VPX P1 支持兩路 GBE 網絡，分別來自于 DSP 和 FPGA；

4. 整板健康管理

• 支持 1 片 STM32 單片機做電源管理與時序控制；
• 支持 2 路 IPMB 總線到單片機，做為健康管理；

5. 其它接口性能：

• 前面板 JTAG 調試接口；

物理與電氣特征

• 板卡尺寸：100 x 160mm；
• 板卡供電：4A max@+12V（±5%）；
• 散熱方式：風冷/導冷散熱；

環境特征

• 工作溫度：-40°~﹢85°C；
• 存儲溫度：-55°~﹢125°C；
• 工作濕度：5%~95%，非凝結；

軟件支持

1. 可選集成板級軟件開發包（BSP）：

• DSP 底層接口驅動；
• 背板互聯接口開發：SRIO 互聯驅動開發；


2. 可根據客戶需求提供定制化算法與系統集成：

應用范圍

• 雷達與中頻信號處理、電子對抗、智能信號處理；
• 圖形與圖像處理、機器視覺。
