行業介紹

鋁殼電扳手控制器專為直流無刷電機驅動的扳手類電動工具設計。用戶通過控制把手開關，可靈活調節電機轉速和切換正反轉方向，同時搭配不同的夾頭、鉆頭以及套筒工具，可以實現拆卸、安裝、鉆孔等功能。該款電扳手在使用中具備高效、省力、便攜等特點，讓用戶在使用時能從容處理各種復雜工況。

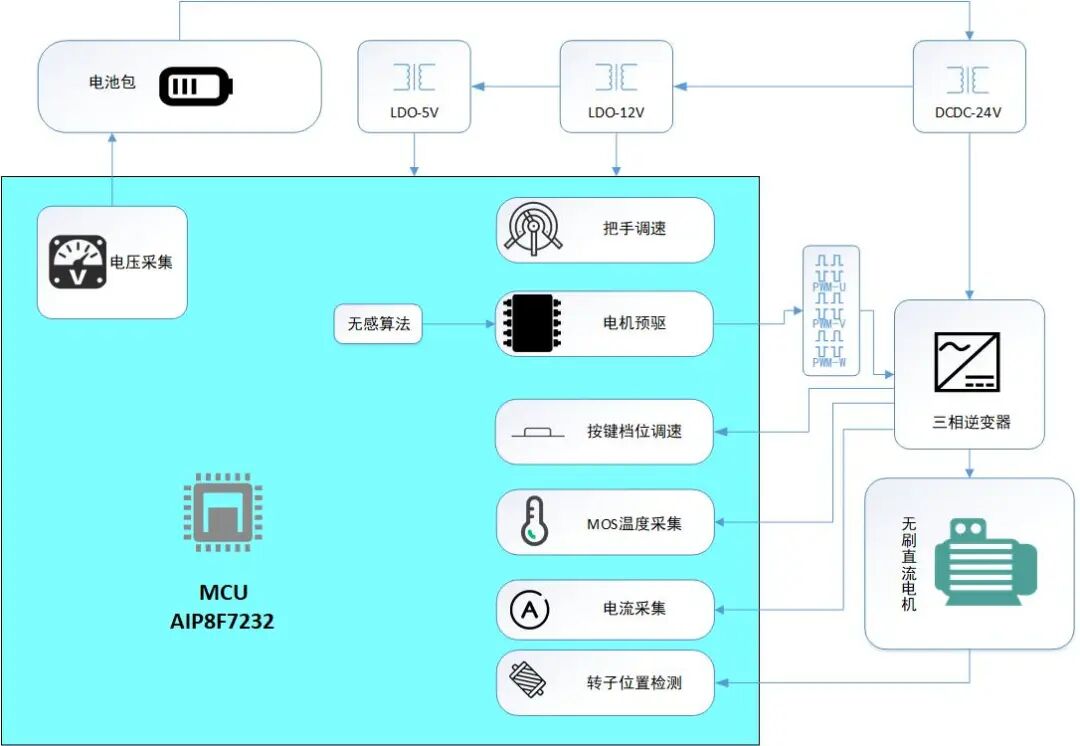

鋁殼電扳整體解決方案

該方案使用中微愛芯AiP8F7232芯片作為主控芯片，AiP8F7232是一款電機專用8051內核MCU，內置1K XRAM，256B的SRAM，32K Flash ROM，并且內部還集成了多種電機專用外設：高級定時器模塊，1路運算放大器，2路比較器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

此外，該方案還采用12顆MOS管同時工作，一方面可提供大扭矩，另一方面也提高了控制板的可靠性。

該款鋁殼電扳手還提供按鍵檔位調節功能，讓用戶自由選擇最合適的力度松緊螺母，相比市面上常見的有刷電板手，它具有壽命更長、扭矩更大、可靠性更高的優點。

MCU直驅單鍋炸鍋方案

方案特點

工作電壓：DC14-24V

最大允許電流：50A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：把手調速

顯示方式：LED速度檔位顯示

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~50000eRPM/min

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護

其他功能：反轉檔自停功能、按鍵檔位切換、 正反轉切換、故障燈報錯

該款鋁殼電扳手控制方案，具備反轉檔自停功能，能有效規避拆卸螺母時自動甩出的風險。對比常見的有刷電板手，其優勢主要體現在其強大的扭矩、人性化的操作體驗以及工況時的穩定性能。同時，該款電扳手使用自研的無感方波算法，讓電扳手在啟動、運行等各個方面，都有不俗的工況表現。此外，通過搭配不同的配件，可以輕松搞定拆卸、安裝、維修、鉆孔等工況，實現一機多用。

方案實物

整機面貌

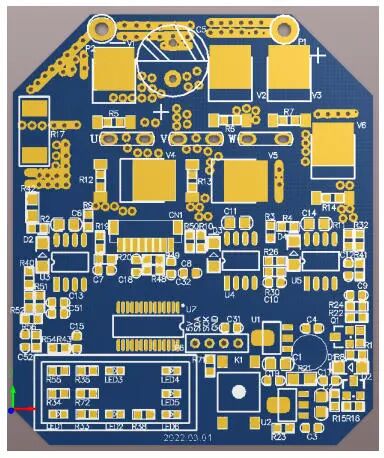

PCB正面

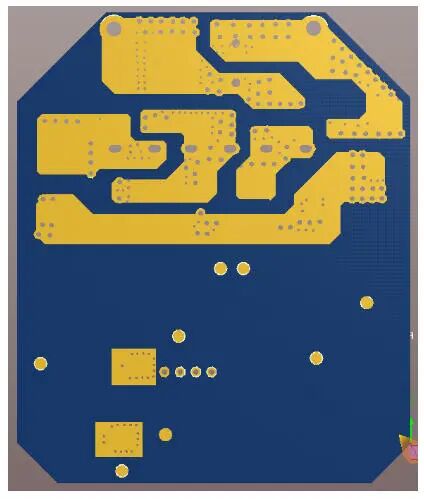

PCB反面

芯片資源

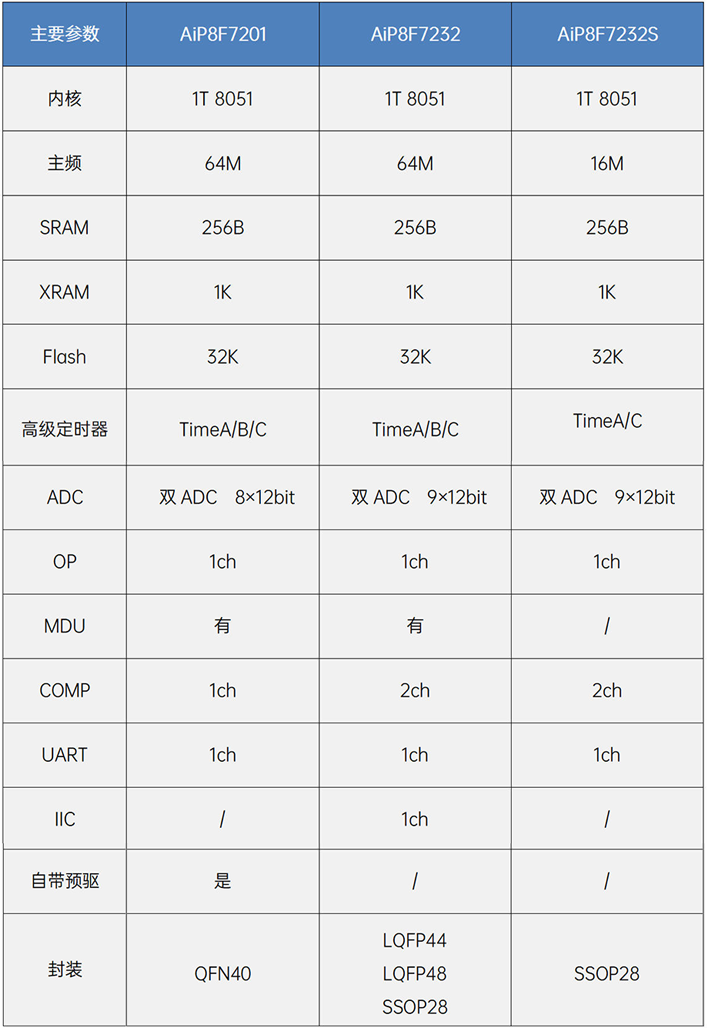

適用鋁殼電扳的MCU（左右滑動查看更多）：

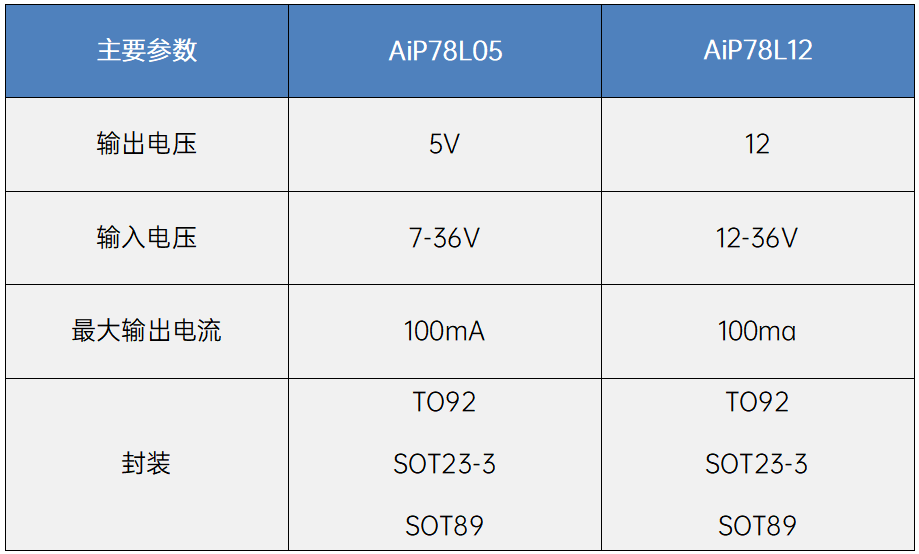

LDO（左右滑動查看更多）：

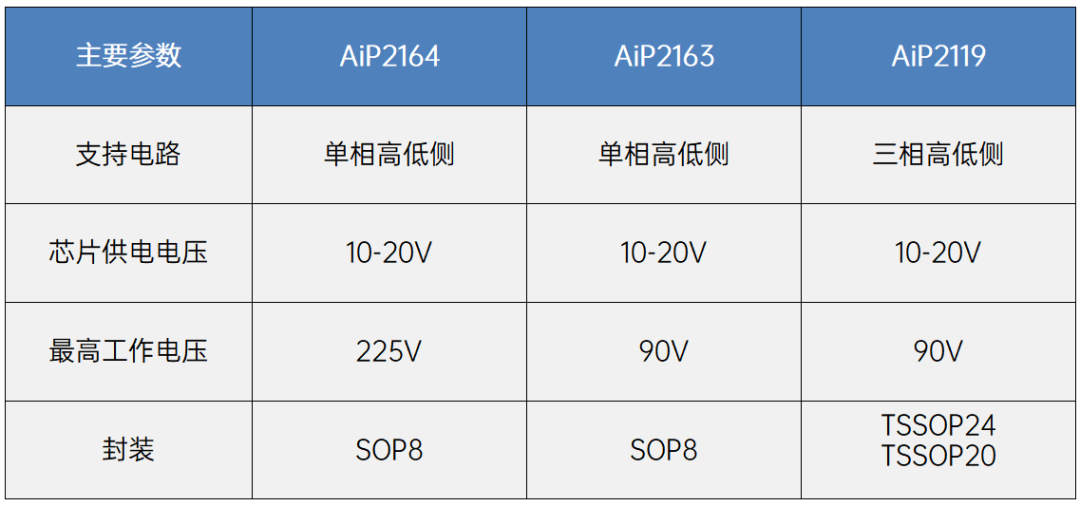

MOS預驅（左右滑動查看更多）：

結語

中微愛芯鋁殼電扳控制器解決方案，以其高性能的MCU為核心，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的鋁殼電板手控制方案。該方案在可靠性、電機穩定性以及啟動平穩性上優勢突出，是無刷電扳手方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
