1 RA6E2 ADC簡介
RA6E2有2個ADC單元,每個ADC單元有12位、10位、8位讀取數據的格式可以選擇,在單元0上有13個ADC通道,而在單元1上有16個ADC通道。 ADC單元具有三種掃描方式分別為:單次描模式、連續掃描模式和分組掃描模式,
2 RT-Thread 的ADC簡介
ADC(Analog-to-Digital Converter) 指模數轉換器。是指將連續變化的模擬信號轉換為離散的數字信號的器件。
A/D轉換主要包括兩個內容:采樣保持和量化編碼,將一個模擬信號進行采樣,得到的樣點轉化為數字量,這是整個A/D轉換過程的核心,量化編碼分為好多算法,這里不深入研究了。ADC主要參數如下:
1.分辨率
AD轉換器輸出的數字量的最低位變化一個數時,對應輸入模擬量的變化量,A/D轉換器的位數越多,能夠分辨的最小模擬電壓值就越小,分辨率就越大,GD32的A/D轉換器是12位的,位數越多,表示分辨率越高,恢復模擬信號時會更精確。
2.相對精度
A/D轉換器實際輸出數字量與理論值之間的最大差值稱為相對精度。
3.轉換速度
A/D轉換器完成一次轉換所需要的時間,一般是us級別的。
應用程序通過 RT-Thread 提供的 ADC 設備管理接口來訪問 ADC 硬件,相關接口如下所示:
| 函數 | 描述 |
|---|---|
| rt_device_find() | 根據ADC設備名稱查找設備獲取設備句柄 |
| rt_adc_enable() | 使能ADC設備 |
| rt_adc_read() | 讀取ADC設備數據 |
| rt_adc_disable() | 關閉ADC設備 |
關于ADC的更多資料請參看RT-Thread官方手冊:
https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/programming-manual/device/adc/adc
3 ADC使用實例
3.1 硬件連接

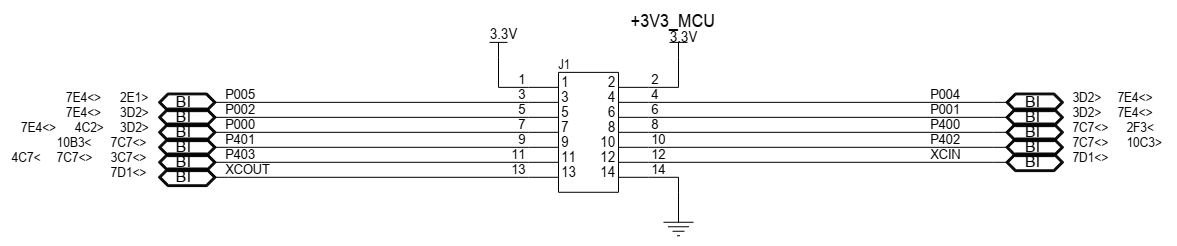

P001引腳可以連接到MCU內部的 ADC 外設,從而對電位器輸入的模擬信號進行采集。

3.2 RA6E2 ADC配置
接下來配置ADC,只需要簡單配置就可使用。

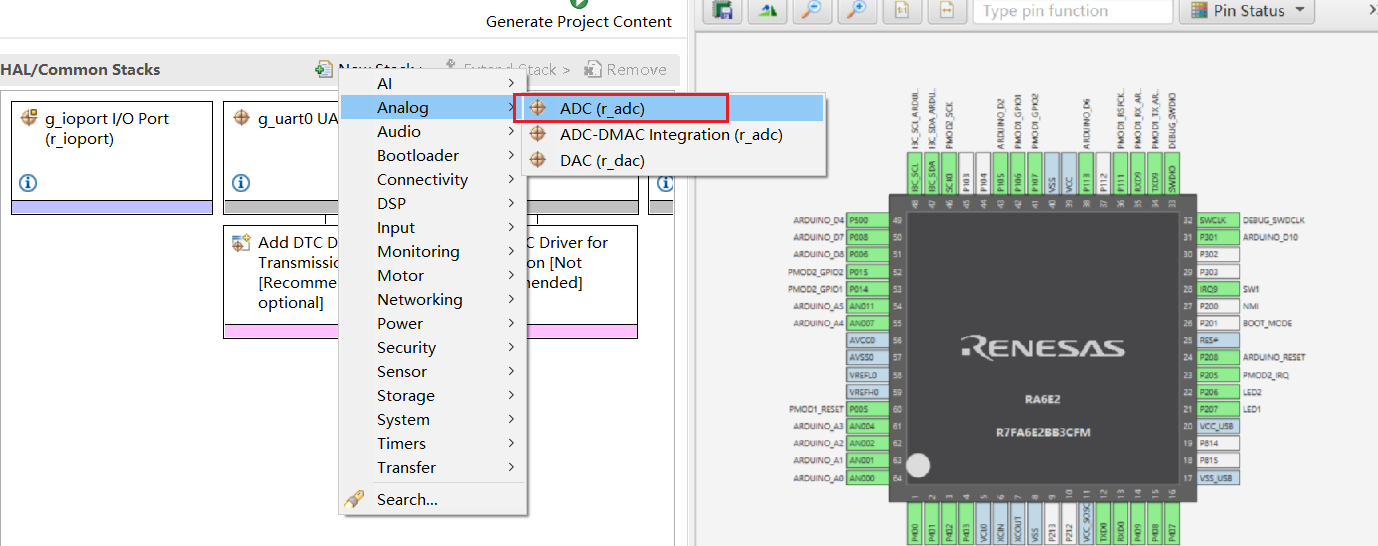

- FSP配置ADC

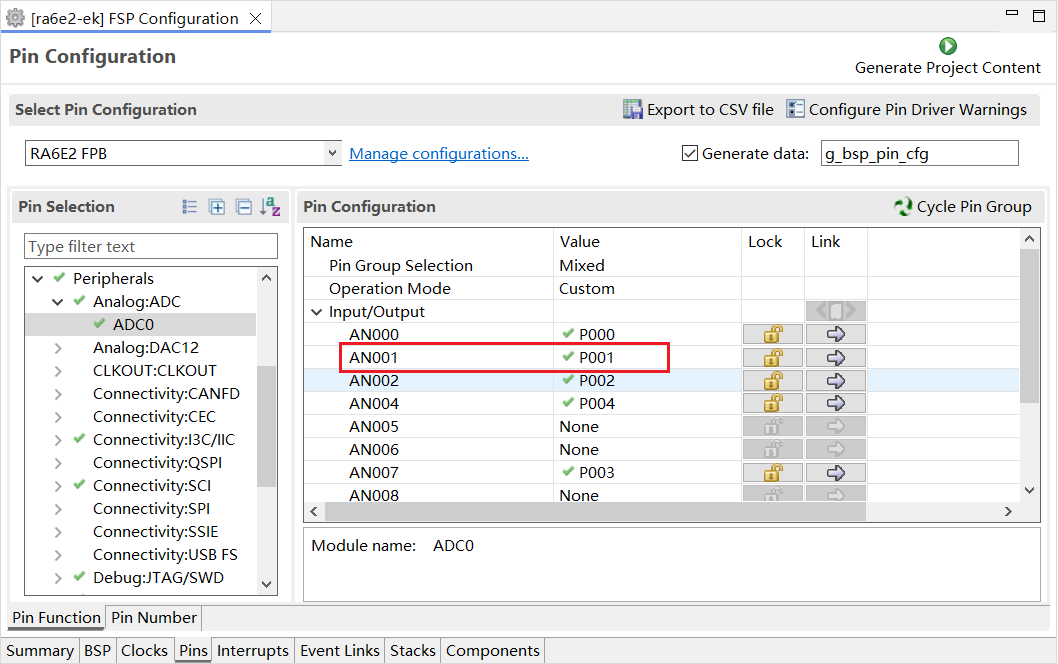

1.配置掃描通道對應的引腳

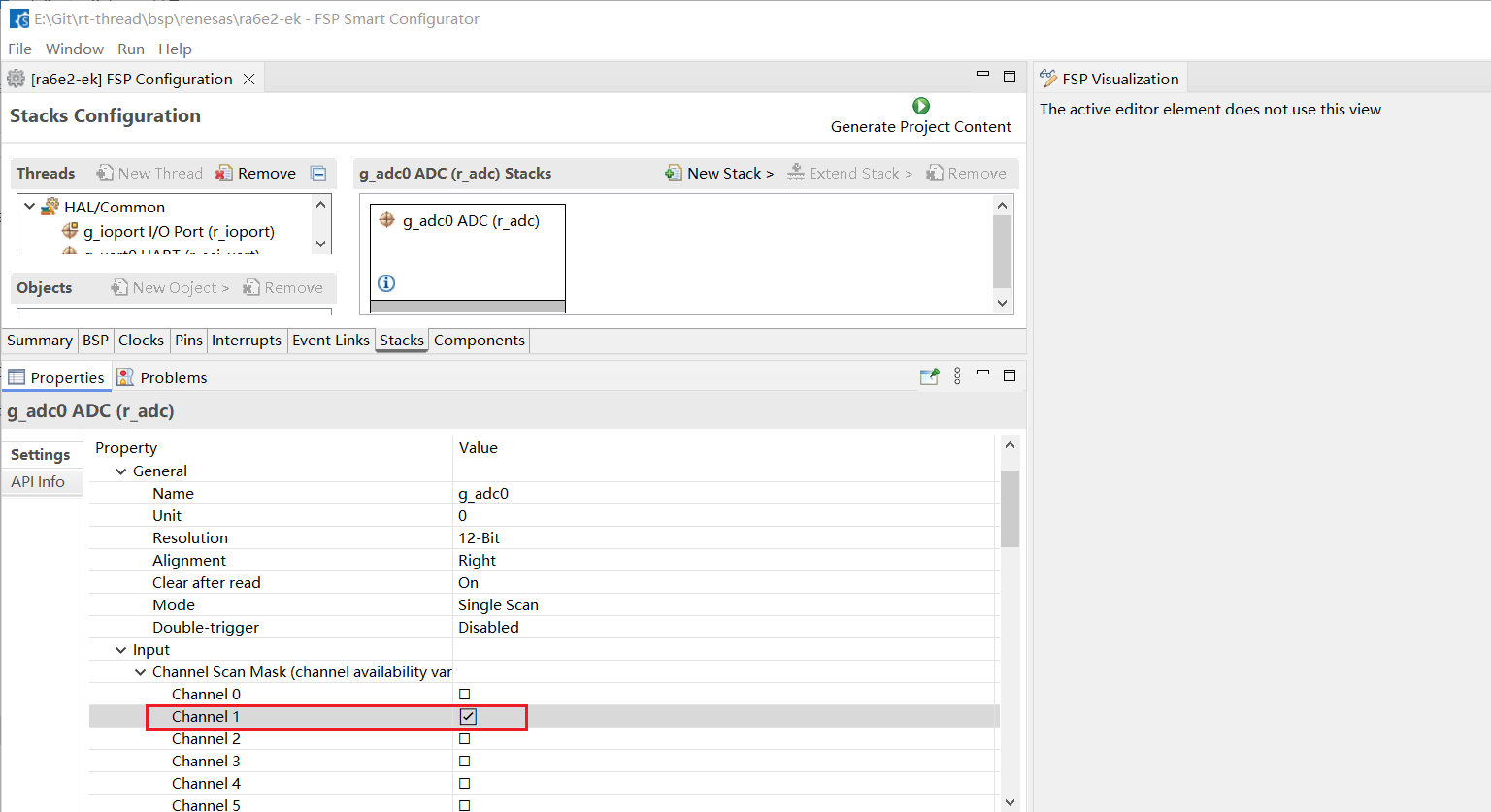

2.配置 name、unit、mode,選擇掃描的通道編號

參數配置如下:

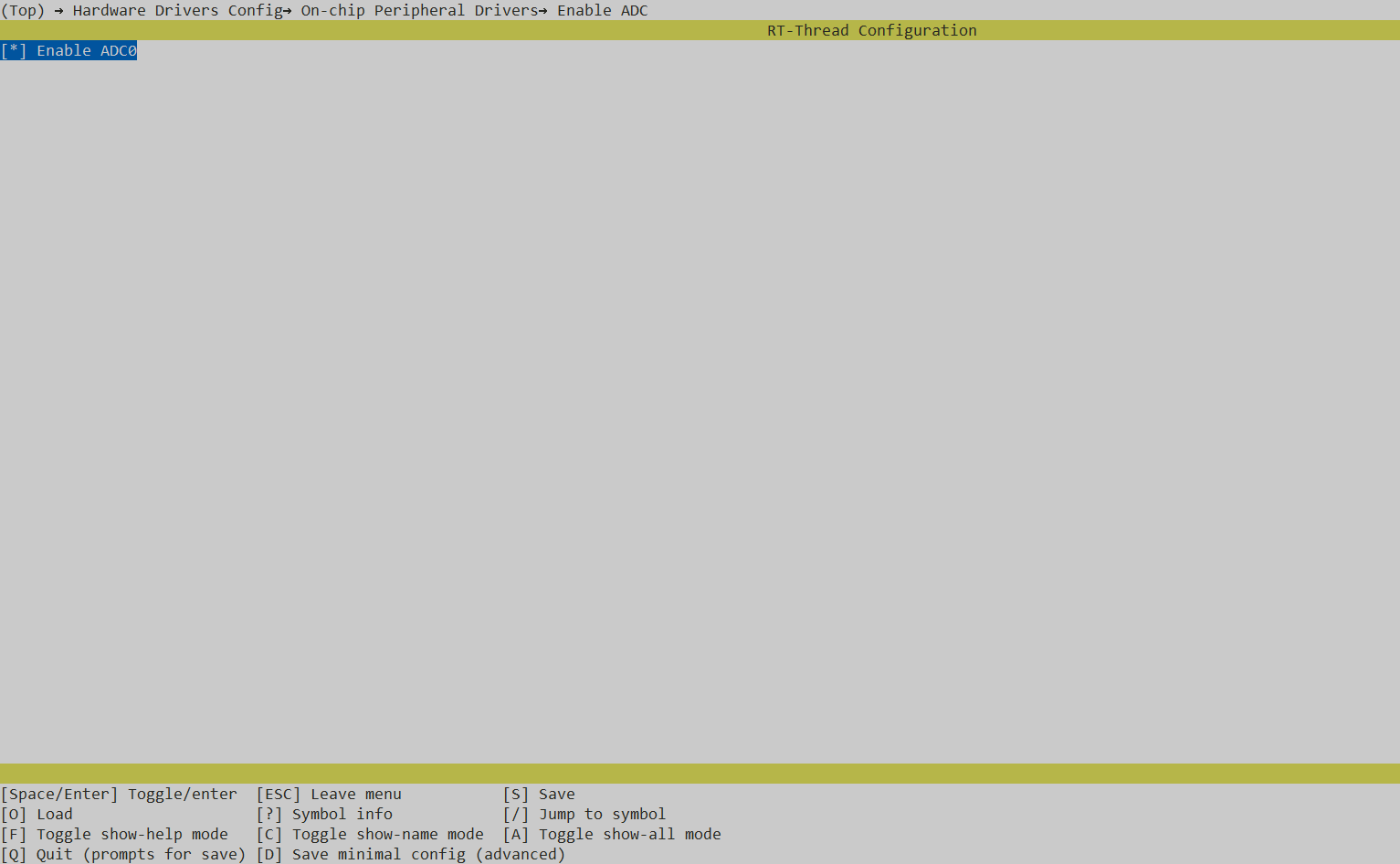

- 配置ADC通道
然后打開對應的通道

3.3 ADC代碼實現
筆者這里使用的通道1,核心代碼如下:
#define ADC_DEV_NAME "adc0" /* ADC 設備名稱 */
#define ADC_DEV_CHANNEL 1 /* ADC 通道 */
#define REFER_VOLTAGE 330 /* 參考電壓 3.3V,數據精度乘以100保留2位小數*/
#define CONVERT_BITS (1 < < 12) /* 轉換位數為12位 */
static int adc_vol_sample(int argc, char *argv[])
{
rt_adc_device_t adc_dev;
rt_uint32_t value, vol;
rt_err_t ret = RT_EOK;
/* 查找設備 */
adc_dev = (rt_adc_device_t)rt_device_find(ADC_DEV_NAME);
if (adc_dev == RT_NULL)
{
rt_kprintf("adc sample run failed! can't find %s device!n", ADC_DEV_NAME);
return RT_ERROR;
}
/* 使能設備 */
ret = rt_adc_enable(adc_dev, ADC_DEV_CHANNEL);
/* 讀取采樣值 */
value = rt_adc_read(adc_dev, ADC_DEV_CHANNEL);
rt_kprintf("the value is :%d n", value);
/* 轉換為對應電壓值 */
vol = value * REFER_VOLTAGE / CONVERT_BITS;
rt_kprintf("the voltage is :%d.%02d n", vol / 100, vol % 100);
/* 關閉通道 */
ret = rt_adc_disable(adc_dev, ADC_DEV_CHANNEL);
return ret;
}
/* 導出到 msh 命令列表中 */
MSH_CMD_EXPORT(adc_vol_sample, adc voltage convert sample);
3.4 測試驗證

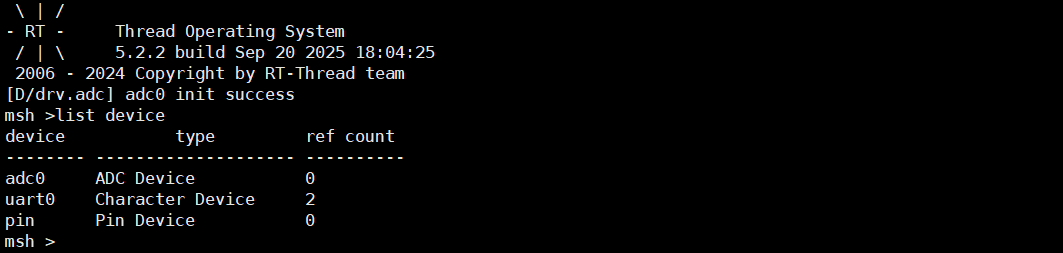

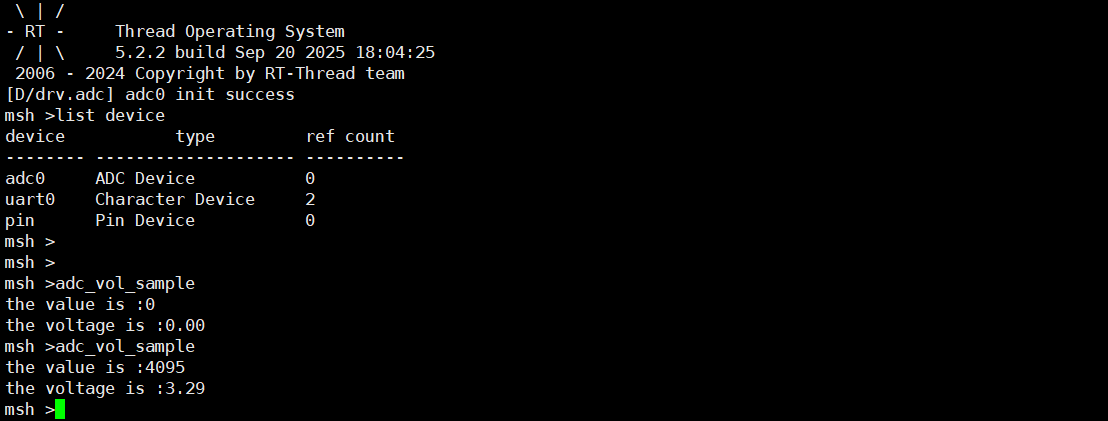

編譯下載,調試信息如下:

從以上打印信息可以看出,adc0已經使能,然后使用MSH命令‘a(chǎn)dc_vol_sample’即可使能ADC線程。

筆者這里將P001接到GND和3.3V電壓上,和實際的電壓是相符的。
-
