RA6E2有3路硬件I2C，對于應用而言，軟件和硬件都是一樣的。

1 RT-Thread 的I2C簡介

I2C（Inter Integrated Circuit）總線是 PHILIPS 公司開發的一種半雙工、雙向二線制同步串行總線。I2C 總線傳輸數據時只需兩根信號線，一根是雙向數據線 SDA（serial data），另一根是雙向時鐘線 SCL（serial clock）。

I2C 總線允許同時有多個主設備存在，每個連接到總線上的器件都有唯一的地址，主設備啟動數據傳輸并產生時鐘信號，從設備被主設備尋址，同一時刻只允許有一個主設備。如下圖所示：

一般情況下 MCU 的 I2C 器件都是作為主機和從機通訊，在 RT-Thread 中將 I2C 主機虛擬為 I2C總線設備，I2C 從機通過 I2C 設備接口和 I2C 總線通訊，相關接口如下所示：

關于I2C更詳細的內容，請參看官方手冊：

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/programming-manual/device/i2c/i2c

2 I2C使用實例

I2C使用起來很簡單。

1.首先根據 I2C 設備名稱查找 I2C 名稱，獲取設備句柄，然后初始化設備。

2.其次就是與設備進行通信。

2.1 硬件連接

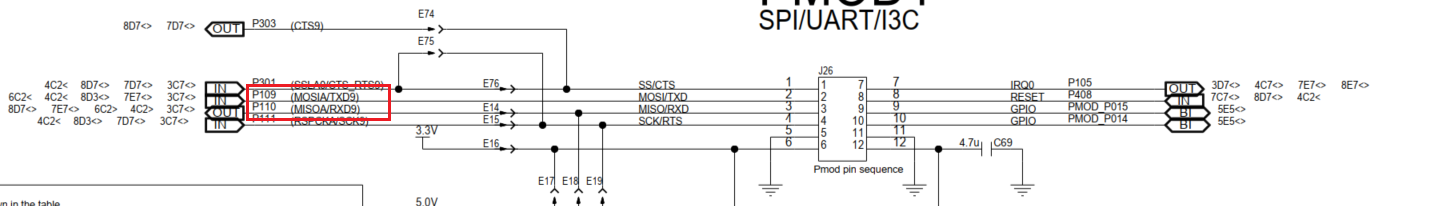

這里使用SCI9，電路圖對應如下：

2.2 RA6E2 RTC配置

接下來配置RTC，只需要簡單配置就可使用。

• FSP配置RTC

打開RA Smart Configurator，根據硬件連接，I2C使用的是I2C3，因此在配置界面里面依次打開“Pins->Peripherals->Connectivity:SCI>SCI9”配置SCI模塊，選擇開發板所用的I2C引腳，這里SCL和SDA分別接的是P110和P109引腳。

[]()[]()[]()Figure 2?1 I2C引腳設置

接下來就是添加I2C的stack。

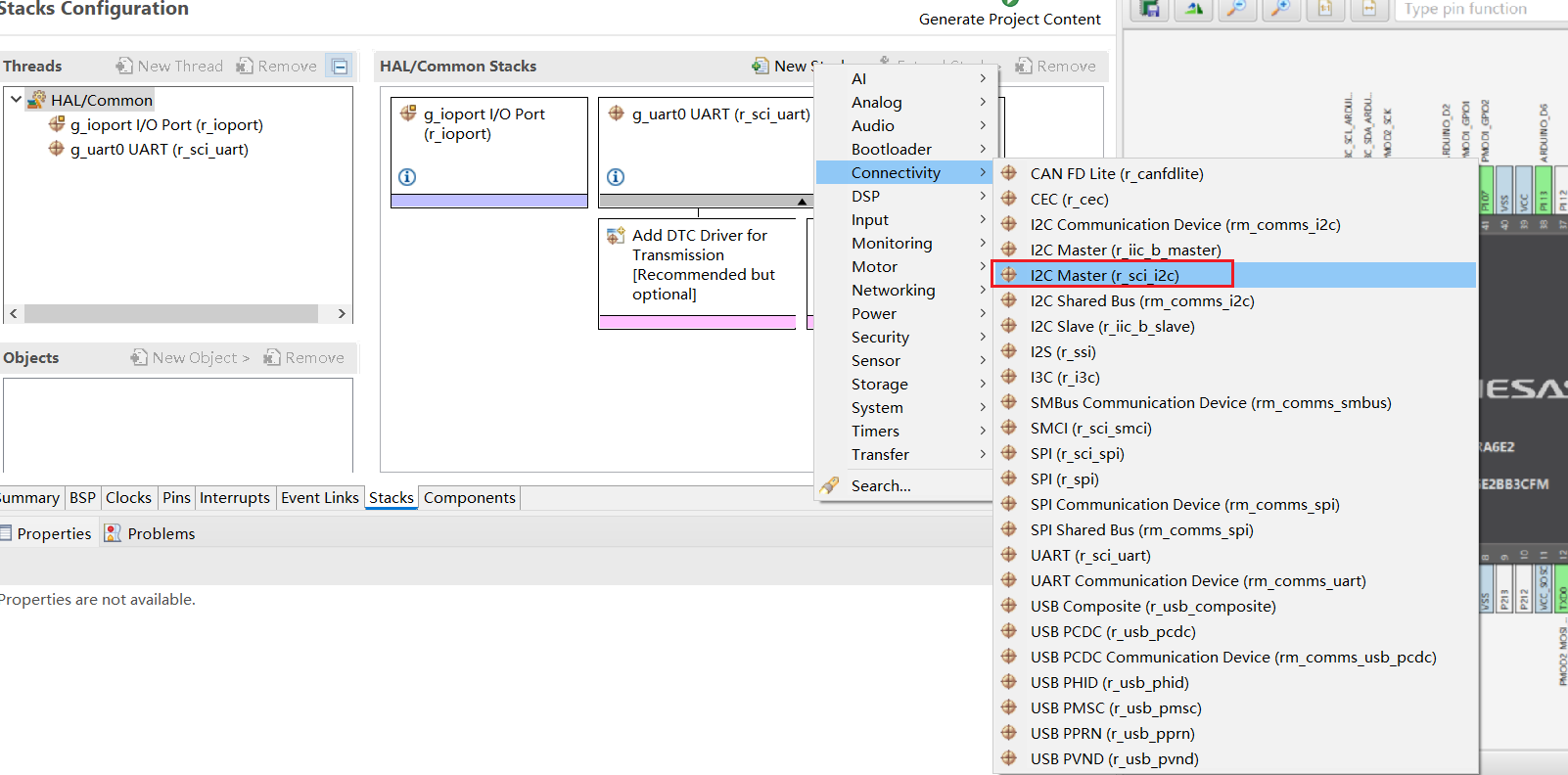

[]()[]()[]()Figure 2?2 添加I2C的stack步驟

接下來需要配置I2C的參數。

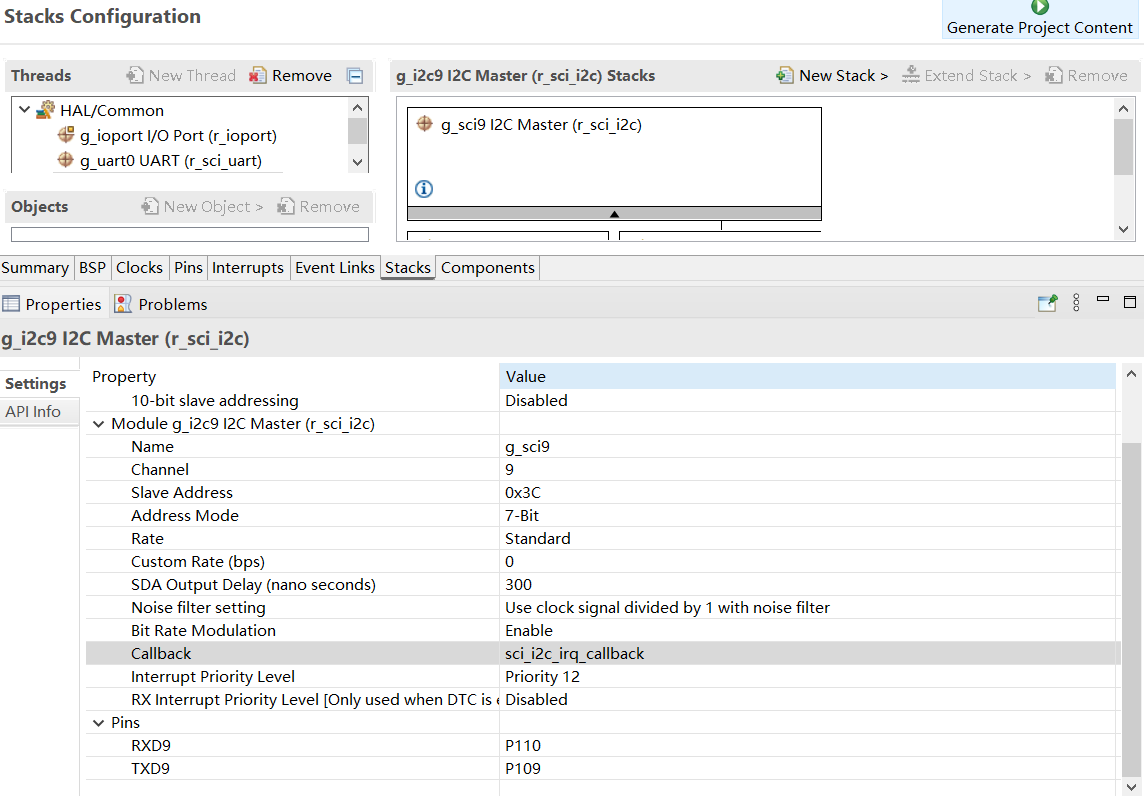

[]()[]()[]()Figure 2?3 I2C參數設置

這里可以設置I2C的參數，我這里設置I2C的變量名、通道以及從機地址，I2C的編號和Channel編號是一一對應的，因此需要設置為9，回調函數依據C語言命名規范任意編譯一個就行。

值得注意的是，這里的從機地址是7位，代碼中自動左移了。然后讓軟件自動生成配置代碼即可。

本文將使用I2C點亮OELD，值得注意的是OLED接口一般有兩種：I2C(4線)和SPI(7線或8線)。筆者這里使用的是I2C9。

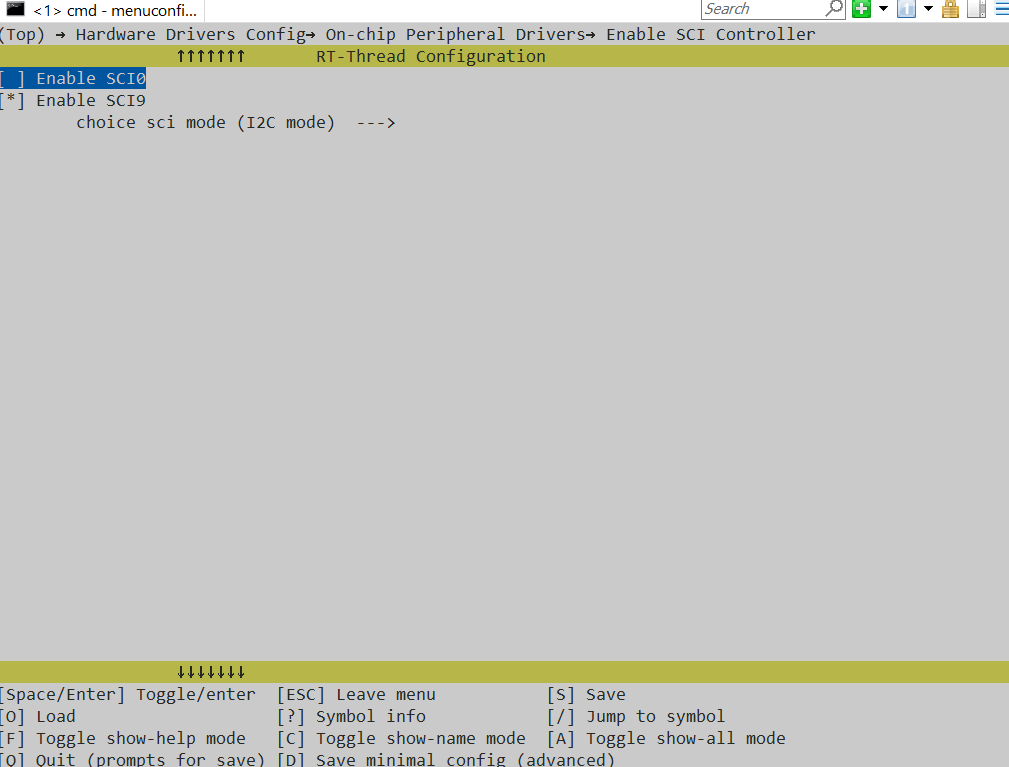

接下來就是配置相應的驅動。首先配置軟件I2C。

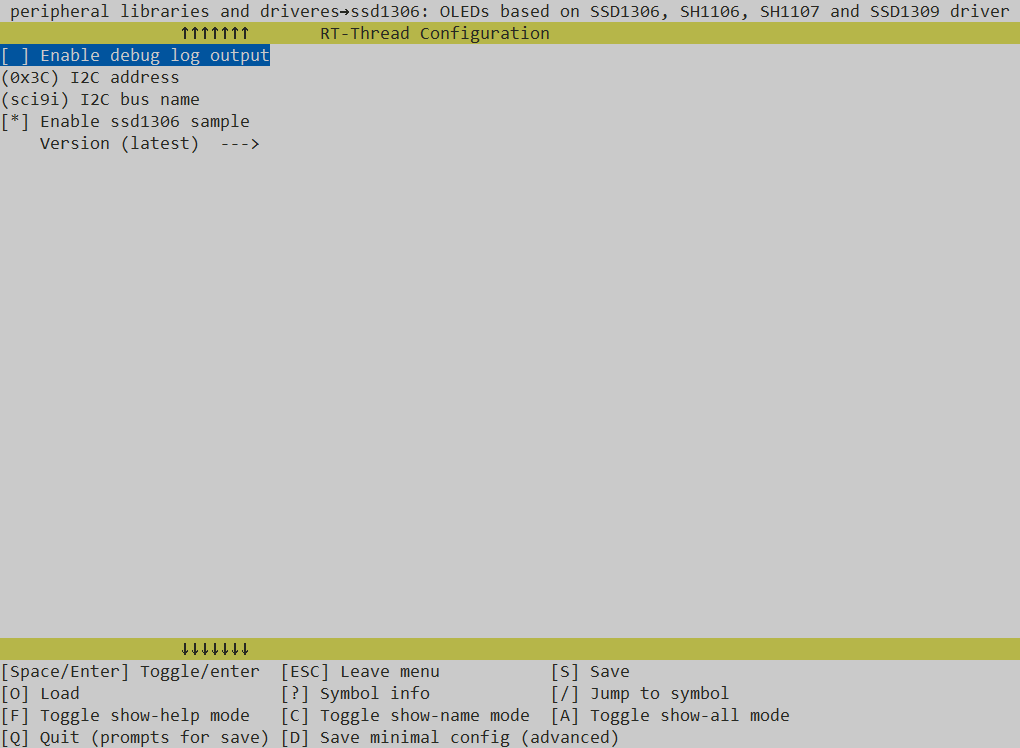

接下來就是配置OLED驅動。筆者這里使用的SSD1306的軟件包。

以上參數默認即可，筆者這里還使用了SSD1306的sample。

最后保存即可，然后生成MDK工程。值得注意的是，如果編譯提示沒有“_ansi.h”文件，刪除該頭文件即可。

2.3 測試

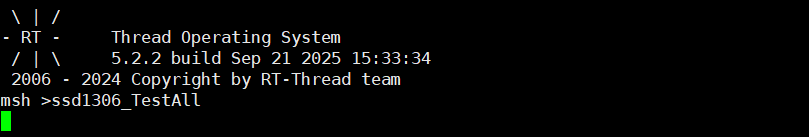

編譯下載，然后在終端輸入“ssd1306_TestAll”即可進行測試。

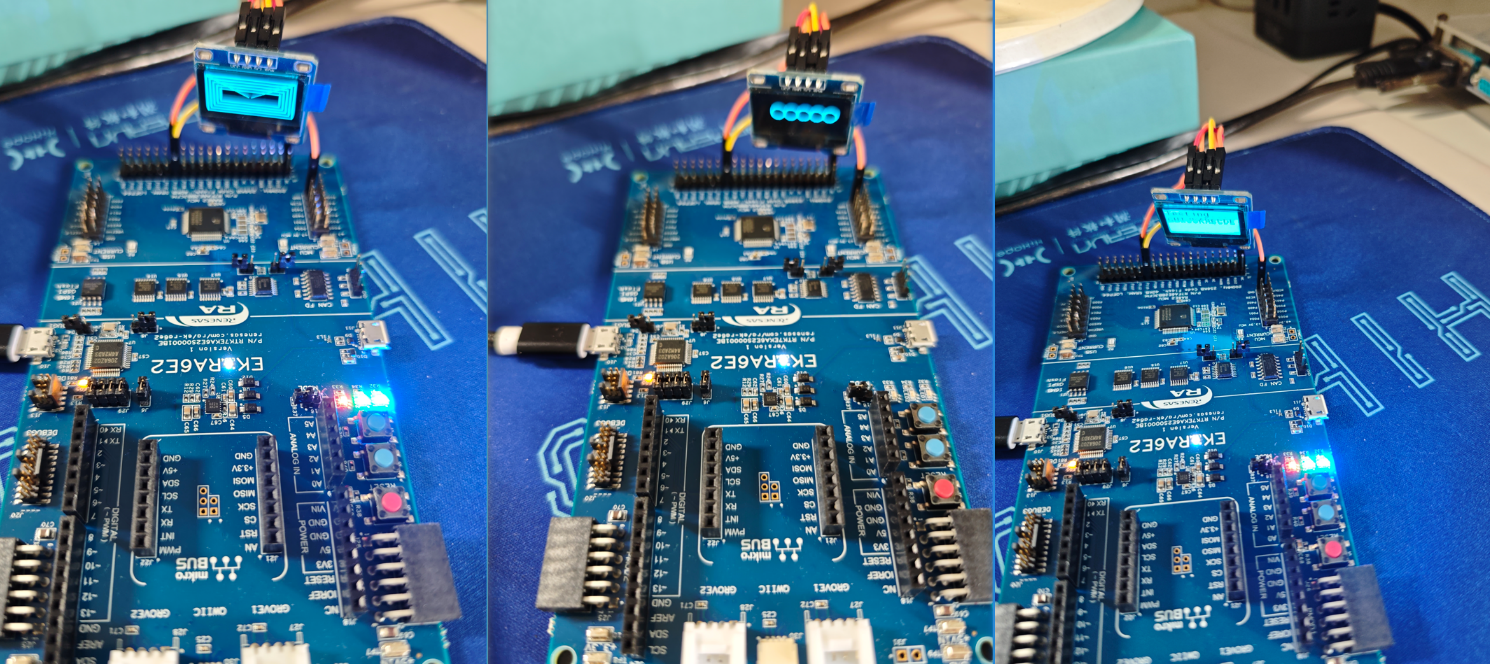

正常情況下，OLED將會點亮。
